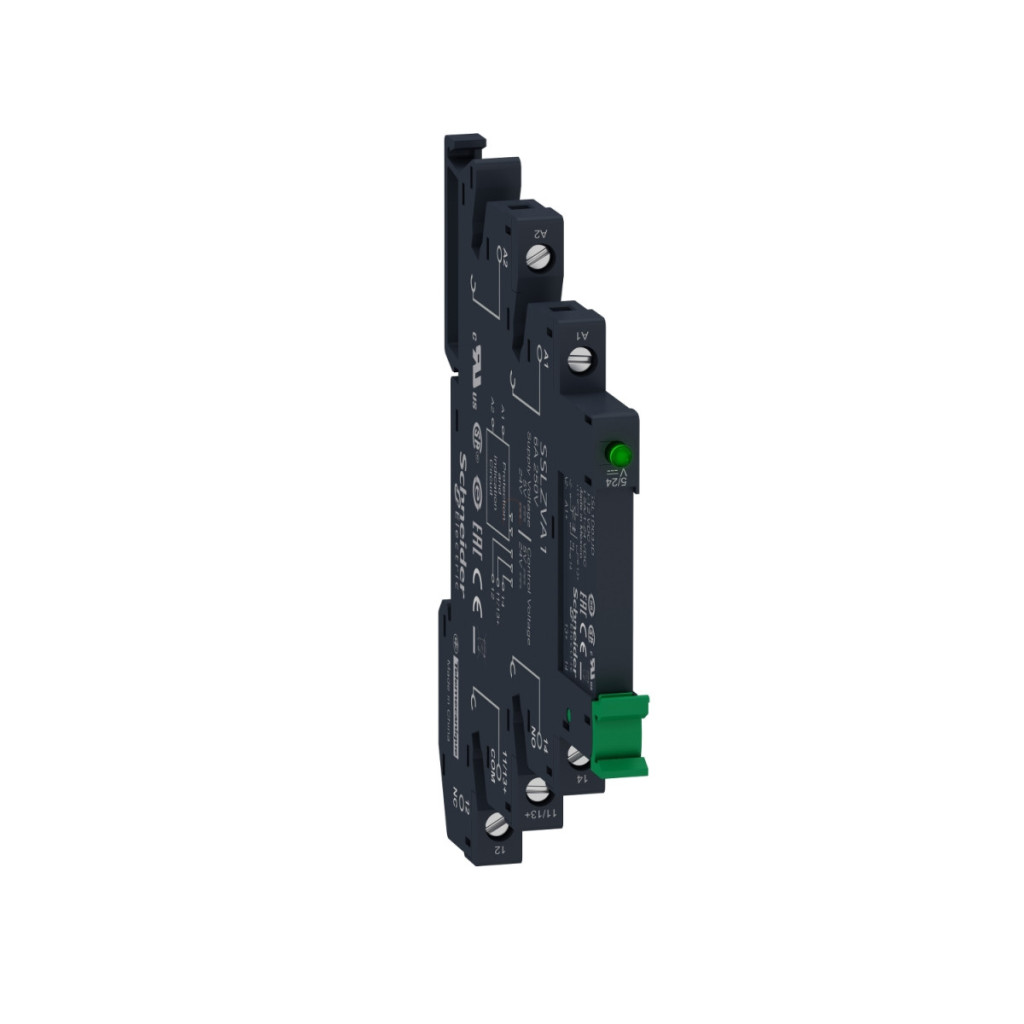

Releul cu semiconductori preasamblat Schneider Electric SSL1A12BDPV face parte din seria Harmony Solid State Relays, care oferă o fiabilitate excelentă în sistemele de automatizare industrială. Acest releu compact, monofazat, în stare solidă, dispune de tehnologie de comutare la tensiune zero, care este deosebit de avantajoasă pentru comutarea sarcinilor sensibile, deoarece minimizează tranzienții de comutare și interferențele electromagnetice. Relee SSL1A12BDPV funcționează cu o tensiune de control de 16-30 V c.c., în timp ce circuitul de sarcină de ieșire poate fi acționat cu o tensiune de 24-250 V c.a. Relee are un curent nominal de 2 A, ceea ce permite o gamă largă de aplicații pentru diverse sarcini de automatizare. Dispozitivul este echipat cu terminale cu șurub care pot fi utilizate cu capete de cablu flexibile sau solide cu o secțiune transversală de 0,2-2,5 mm² (AWG 24-14). Cuplul de strângere este maximizat la 0,5 N.m pentru a asigura fixarea corespunzătoare a cablului. Dispozitivul are o impedanță de intrare de 3,43 kOhm, ceea ce îl face compatibil cu majoritatea sistemelor de control. SSL1A12BDPV are parametri tehnici excelenți: timpul său de răspuns la pornire și oprire este de numai 0,5 perioade, curentul maxim de scurgere în stare oprită este de 4 mA, iar căderea de tensiune în stare pornită este mai mică de 1,1 V. Releul poate rezista la un curent de supratensiune de 120 A timp de 16,6 ms (la 50 Hz) sau 115 A timp de 20 ms. Are o protecție de 600 V CA împotriva supratensiunii tranzitorii și este clasificat în categoria III de supratensiune. O altă caracteristică tehnică demnă de menționat este valoarea DV/dt, care este de 500 V/µs în starea oprit la tensiunea maximă. Asimetria capacitivă între circuitele de intrare și ieșire este de numai 1,5 pF, ceea ce asigură o izolație excelentă. Valoarea maximă I²t în ceea ce privește protecția cu siguranță este de 285 A².s la 10 ms (50 Hz) sau 260 A².s la 8,3 ms (60 Hz). Releul are dimensiuni fizice compacte: lățime 6,2 mm, înălțime 96,5 mm, adâncime 79,5 mm. Cântărește doar 0,0285 kg, ceea ce este avantajos pentru aplicațiile care necesită economisirea spațiului. Clasa de protecție IP20 oferă o protecție adecvată în medii industriale. Intervalul de temperatură de funcționare este între -20 °C și +70 °C, iar temperatura de depozitare este între -20 °C și +85 °C. Releul este certificat UL, CSA, CE și GOST și este conform cu standardele UL 508 și CSA22.2 nr. 14-10. Rezistența sa la flacără V0 este conformă cu standardele UL 94. Rezistența dielectrică între intrare și ieșire este de 2500 V, ceea ce garantează un nivel ridicat de izolare electrică. Gradul de poluare este 2, ceea ce permite utilizarea în medii industriale generale. Dispozitivul este conform cu standardele IEC 60950-1, IEC 61000, IEC 62314, IEC 61984 și EN 61984.
Relee cu semiconductori Schneider Electric Harmony - Date tehnice SSL1A12BDPV
Caracteristici generale
Familia de produse: Relee cu semiconductori Harmony
Denumire scurtă a produsului: SSL
Număr de faze de rețea: 1 fază
Tensiune circuit de control: 16...30 V c.c.
Tip conexiune: Terminale cu șurub
Mod comutare ieșire: Comutare la tensiune zero
Date mecanice
Montare: Bloc terminal cu șurub
Curent nominal: 2 A
Tensiune de ieșire: 24...250 V c.a.
Forță de prindere: < 0,5 N.m (4,4 lb-in)
Cabluri conectabile: Cablu flexibil cu capăt de cablu (0,2...2,5 mm², AWG 24...14), Cablu solid cu capăt de cablu (0,2...2,5 mm², AWG 24...14)
Lățime: 6,2 mm
Înălțime: 96,5 mm
Adâncime: 79,5 mm
Caracteristici electrice
Dezechilibru capacitiv: 1,5 pF între intrare și ieșire
Tensiune minimă de comutare: 16 V CC pornire
Tensiune maximă de comutare: 5 V CC oprire
Impedanță de intrare: 3,43 kOhm
Tip ieșire solid-state: Comutare zero-tensiune, ieșire SCR
Curent de sarcină: 0,07...2 A Supra tensiune tranzitorie: 600 V AC Supracurent: 120 A pentru 16,6 ms, 115 A pentru 20 ms Cădere maximă de tensiune: <1,1 V în stare ON I²t maxim pentru dimensionarea siguranței: 285 A².s la 10 ms (50 Hz), 260 A².s la 8,3 ms (60 Hz) Curent de scurgere maxim: 4 mA la oprire DV/dt: 500 V/µs la oprire la tensiune maximă Timp de răspuns: 0,5 perioade (pornire), 0,5 cicluri (oprire)
Categorie de supratensiune: III
Caracteristici de mediu
Rezistență la flacără: V0 conform UL 94
Rigiditate dielectrică: 2500 V între intrare și ieșire
Grad de contaminare: 2
Standarde: IEC 60950-1, IEC 61000, IEC 62314, IEC 61984, EN 61984
Certificări ale produsului: UL, CSA, CE, UL 508, CSA22.2 Nr. 14-10, GOST
Marcaje: CURus, CSA, CE, EAC
Grad de protecție IP: IP20
Temperatura ambiantă de funcționare: -20...70 °C
Temperatura ambiantă de depozitare: -20...85 °C
