Releul cu semiconductori din seria Harmony SSL1A12BDR de la Schneider Electric este un dispozitiv de control compact și precis, care reprezintă o componentă esențială în sistemele de automatizare industrială. Acest releu subțire dispune de comutare aleatorie, care este deosebit de utilă pentru aplicații în medii electrice zgomotoase și pentru minimizarea tranzitorilor de comutare. SSL1A12BDR este un releu cu semiconductori monofazat care funcționează cu o tensiune de control de 15-30 V c.c. și este capabil să comute ieșirea în intervalul 24-280 V c.a. Relee are un curent nominal de 2 A, ceea ce îl face ideal pentru comutarea sarcinilor mai mici, a supapelor, a solenoidelor sau a motoarelor electrice mici. Designul său compact – cu o lățime de numai 5 mm, o înălțime de 28 mm și o adâncime de 15 mm – este deosebit de avantajos în dulapurile de comandă cu spațiu redus. În ciuda dimensiunilor sale extrem de mici, releul are o izolație electrică excelentă, cu o rezistență de izolație care depășește 100 MOhm la 500 V CC. Schneider Electric SSL1A12BDR are un tip de ieșire SCR (Silicon Controlled Rectifier), care asigură timpi de comutare extrem de rapizi: timpul de pornire este de numai 0,1 ms, în timp ce timpul de oprire este de 0,5 cicluri. Curentul de sarcină poate varia între 0,07 și 2 A, iar releul poate suporta o supracurent de 84 A timp de 16,6 ms și 80 A timp de 20 ms. Căderea maximă de tensiune în starea de pornire este mai mică de 1,5 V. Produsul are o compatibilitate electromagnetică (EMC) excelentă și îndeplinește cerințe de testare stricte, inclusiv descărcări electrostatice, interferențe RF conduse, imunitate la tranzitorii rapide/burst și teste de imunitate la supratensiune. Releul are un grad de protecție IP00 și poate fi utilizat la temperaturi de funcționare cuprinse între -20 °C și +80 °C. Releul cu semiconductori SSL1A12BDR poate fi montat pe o șină DIN și instalat într-o priză. Este recomandat în special pentru aplicații care necesită comutări frecvente, deoarece absența pieselor mecanice înseamnă că releele cu semiconductori au o durată de viață semnificativ mai lungă decât releele convenționale. Dispozitivul este conform cu o serie de standarde și certificări internaționale, inclusiv IEC/EN 60947-4-3, IEC/EN 62314, UL 508 și C22.2 nr. 14 și are certificări cURus, CSA, EAC, CE și UKCA. Produsul este fabricat în liniile de producție Schneider Electric sub un control strict al calității, asigurând o funcționare fiabilă și de lungă durată.

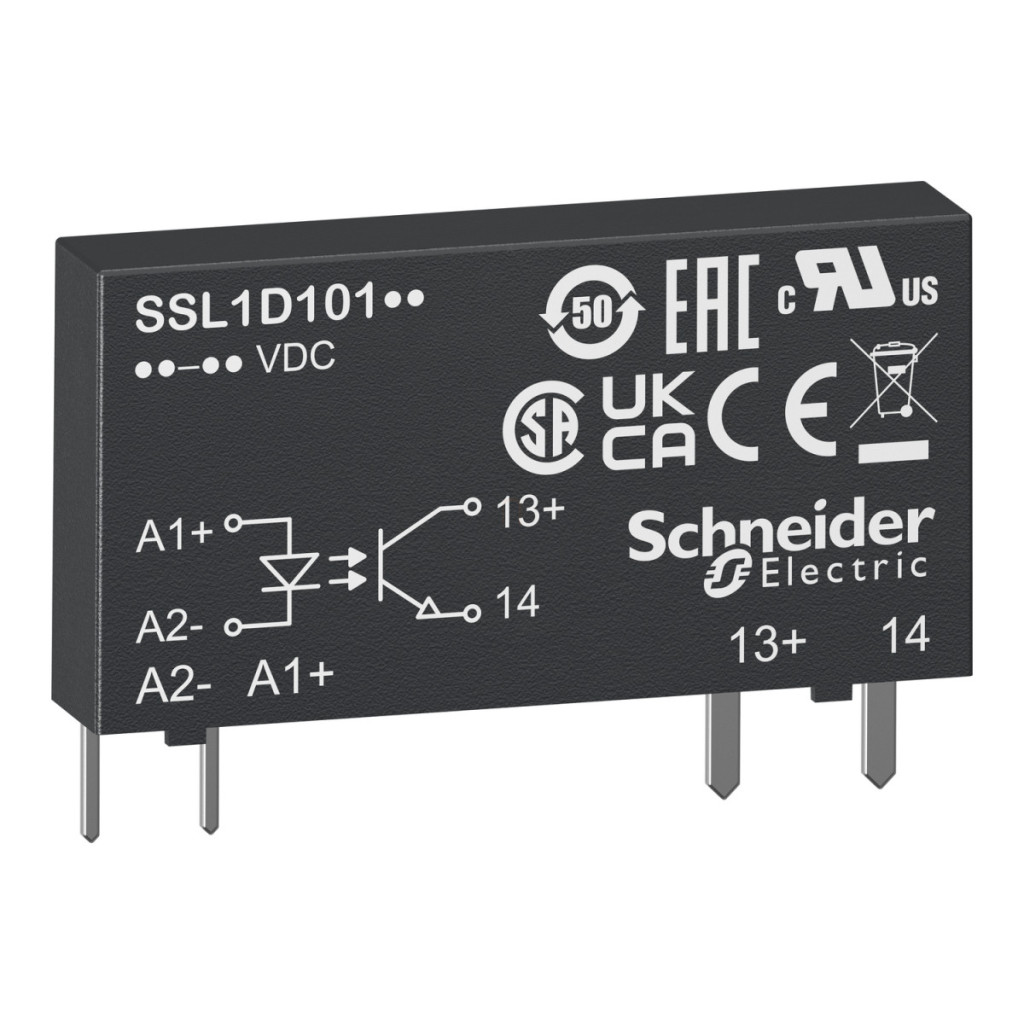

Relee cu semiconductori Schneider Electric Harmony - Date tehnice SSL1A12BDR
Caracteristici principale
Familia de produse: Relee cu semiconductori Harmony
Denumire scurtă a dispozitivului: SSL
Număr de faze de rețea: 1 fază
Tensiune circuit de comandă: 15-30 V c.c. Comutare aleatorie a tensiunii
Curent de scurtcircuit: 5000 A
Valoarea nominală a siguranței asociate: 2,5 A la 250 V, coordonare de tip 1
Tensiune nominală de izolație: 280 V
Rezistență de izolație: >100 MOhm la 500 V CC Specificații tehnice Curent nominal: 2 A Tensiune de ieșire: 24-280 V CA Curent de intrare: 6 mA Impedanță de intrare: 2500 Ohm Tip ieșire solid state: ieșire SCR, comutare aleatorie a tensiunii Curent de sarcină: 0,07-2 A Supra tensiune tranzitorie: 600V Supracurent: 84A pentru 16,6 ms, 80A pentru 20 ms Cădere maximă de tensiune: <1,5V la pornire Curent maxim de scurgere: 4mA la oprire DV/dt: 500 V/μs la oprire, la tensiune maximă Timp de răspuns: 0,5 cicluri (oprire), 0,1 ms (pornire)
Caracteristici fizice
Lățime: 5 mm
Înălțime: 28 mm
Adâncime: 15 mm
Prezentarea dispozitivului: Produs complet
Caracteristici de mediu
Rezistență la flacără: V0 conform UL 94
Rigiditate dielectrică: 2500 V între intrare și ieșire
Grad de poluare: 2
Grad de protecție IP: IP00
Temperatura ambiantă în timpul funcționării: -20...80 °C
Temperatura ambiantă în timpul depozitării: -20...85 °C
Standarde și certificări
Standarde: IEC/EN 60947-4-3, IEC/EN 62314, UL 508, C22.2 Nr. 14 Certificări de produs: cURus, CSA, EAC, CE, UKCA Marcaj: CE Instalare Metodă de montare: Soclu Montare: Montabil pe șină DIN
