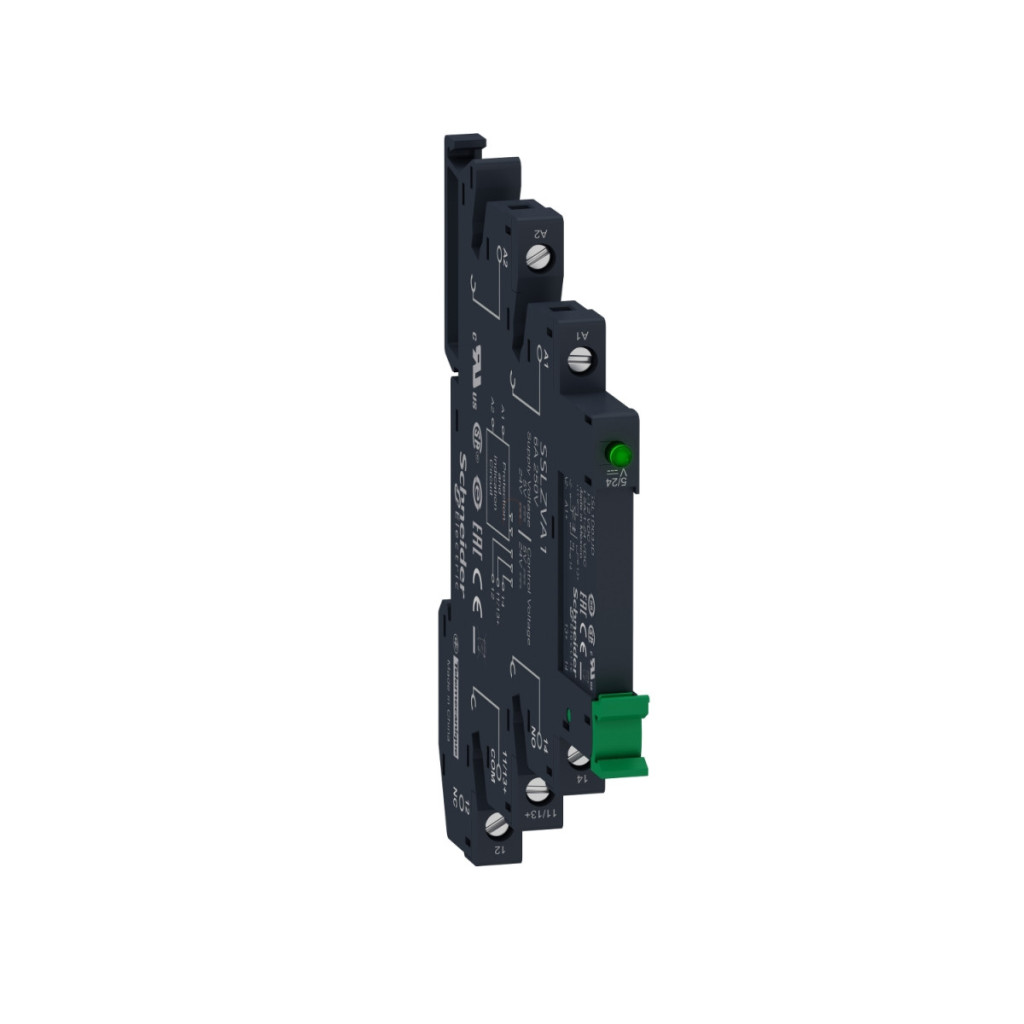

Schneider Electric SSL1A12BDRPV este un releu solid state (SSR) de ultimă generație, preasamblat, din populara serie Harmony, ideal pentru aplicații industriale de automatizare și control. Acest dispozitiv compact și extrem de fiabil este alegerea perfectă pentru sistemele în care durata lungă de viață, funcționarea silențioasă și timpii de comutare rapizi sunt importanți. Modelul SSL1A12BDRPV este un releu cu semiconductori monofazat, cu comutare aleatorie a tensiunii, capabil să comute un curent nominal de 2 A. Circuitul de control poate fi acționat cu o tensiune de 16-30 V c.c., în timp ce intervalul de comutare a ieșirii este de 24-250 V c.a. Produsul utilizează tehnologia de ieșire SCR (Silicon Controlled Rectifier), care oferă performanțe excelente atât în aplicații industriale, cât și comerciale. Impedanța de intrare de 3,43 kOhm necesită o putere de control redusă, în timp ce timpii de răspuns rapizi de 5 ms la pornire și 10 ms la oprire permit o sincronizare precisă. Designul compact al releului Schneider Electric SSL1A12BDRPV permite o instalare care economisește spațiu, deoarece are o lățime de numai 6,2 mm, o înălțime de 96,5 mm și o adâncime de 79,5 mm. Clasa de protecție IP20 oferă o protecție adecvată în medii industriale. Produsul are terminale cu șuruburi care pot fi utilizate cu cabluri flexibile sau solide cu o secțiune transversală de 0,2-2,5 mm² (AWG 24-AWG 14). Cuplul maxim de strângere este de 0,5 Nm, ceea ce asigură un contact adecvat pentru o funcționare fiabilă. Produsul este extrem de durabil și are o gamă largă de temperaturi de funcționare (-20 °C până la +70 °C), asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. Rezistența dielectrică de 2500 V asigură o izolație adecvată între intrare și ieșire. Produsul are numeroase certificări internaționale, inclusiv UL, CSA, CE, UL 508, CSA22.2 Nr. 14-10 și GOST, ceea ce îl face potrivit pentru utilizarea în proiecte din întreaga lume care respectă diverse standarde. Curentul de sarcină poate fi între 0,07 și 2 A, iar releul poate suporta o supracurent de până la 120 A timp de 16,6 ms sau o supracurent de 115 A timp de 20 ms. Releul cu semiconductori Schneider Electric SSL1A12BDRPV este recomandat în special pentru aplicații în care frecvența mare de comutare, durata lungă de viață sau funcționarea fără zgomot sunt importante, cum ar fi controlul motorului, controlul încălzirii, controlul iluminatului sau alte procese de automatizare industrială. Relee în stare solidă sunt adesea preferate în locul releelor electromecanice tradiționale, deoarece nu au părți mobile, oferind astfel o durată de viață mai lungă și fără arc electric în timpul comutării. Produsul este susținut de curbe de reducere a puterii eficiente, care oferă îndrumări precise privind sarcina maximă aplicabilă la diferite temperaturi ambientale, indiferent dacă se utilizează o singură unitate (la o distanță de peste 6,2 mm de componentele adiacente) sau se instalează mai multe unități (fără distanță minimă între componente).
Date tehnice relee cu semiconductori Schneider Electric Harmony
Caracteristici principale
Categorie de produs: relee cu semiconductori Harmony
Denumire scurtă dispozitiv: SSL
Număr de faze de rețea: 1 fază
Tensiune circuit de comandă: 16...30 V
Conexiuni - terminale: Terminale cu șurub
Mod de comutare a ieșirii: Comutare aleatorie a tensiunii
Date suplimentare
Suport de montare: Bloc terminal cu șurub
Curent nominal: 2 A
Tensiune de ieșire: 24...250 V c.a.
Tensiune circuit de comandă: 16...30 V c.c.
Forță de strângere: < 0,5 N.m / 4,4 lb-in
Conexiuni - terminale: Cablu flexibil cu capăt de cablu, capacitate de strângere: 0,2...2,5 mm² (AWG 24...AWG 14)
Cablu solid cu capăt de cablu, capacitate de prindere: 0,2...2,5 mm² (AWG 24...AWG 14)
Dezechilibru de capacitate: 1,5 pF intrare/ieșire
Tensiune minimă de comutare: 16 V CC pornire
Tensiune maximă de comutare: 5 V CC la oprire
Impedanță de intrare: 3,43 kOhm
Tip ieșire solid-state: Comutare tensiune aleatorie, ieșire SCR
Curent de sarcină: 0,07...2 A
Supra tensiune tranzitorie: 600 V c.a. Supracurent: 120 A pentru 16,6 ms, 115 A pentru 20 ms Cădere maximă de tensiune: <1,1 V la pornire I²t maxim pentru topire: 285 A².s pentru 10 ms la 50 Hz, 260 A².s pentru 8,3 ms la 60 Hz
Curent de scurgere maxim: 4 mA în stare oprit
DV/dt: 500 V/µs în stare oprit la tensiune maximă
Timp de răspuns: 5 ms (pornire), 10 ms (oprire)
Categorie de supratensiune: III
Caracteristici fizice
Lățime: 6,2 mm Înălțime: 96,5 mm Adâncime: 79,5 mm Prezentarea dispozitivului: Produs complet
Mediu
Rezistență la flacără: V0 conform UL 94
Rigiditate dielectrică: 2500 V între intrare și ieșire
Grad de poluare: 2
Standarde: IEC 60950-1, IEC 61000, IEC 62314, IEC 61984, EN 61984 Certificări ale produsului: UL, CSA, CE, UL 508, CSA22.2 Nr. 14-10, GOST
Marcaje: CURus, CSA, CE, EAC
Grad de protecție IP: IP20
Temperatura ambiantă în timpul funcționării: -20…70 °C
Temperatura ambiantă în timpul depozitării: -20…85 °C
