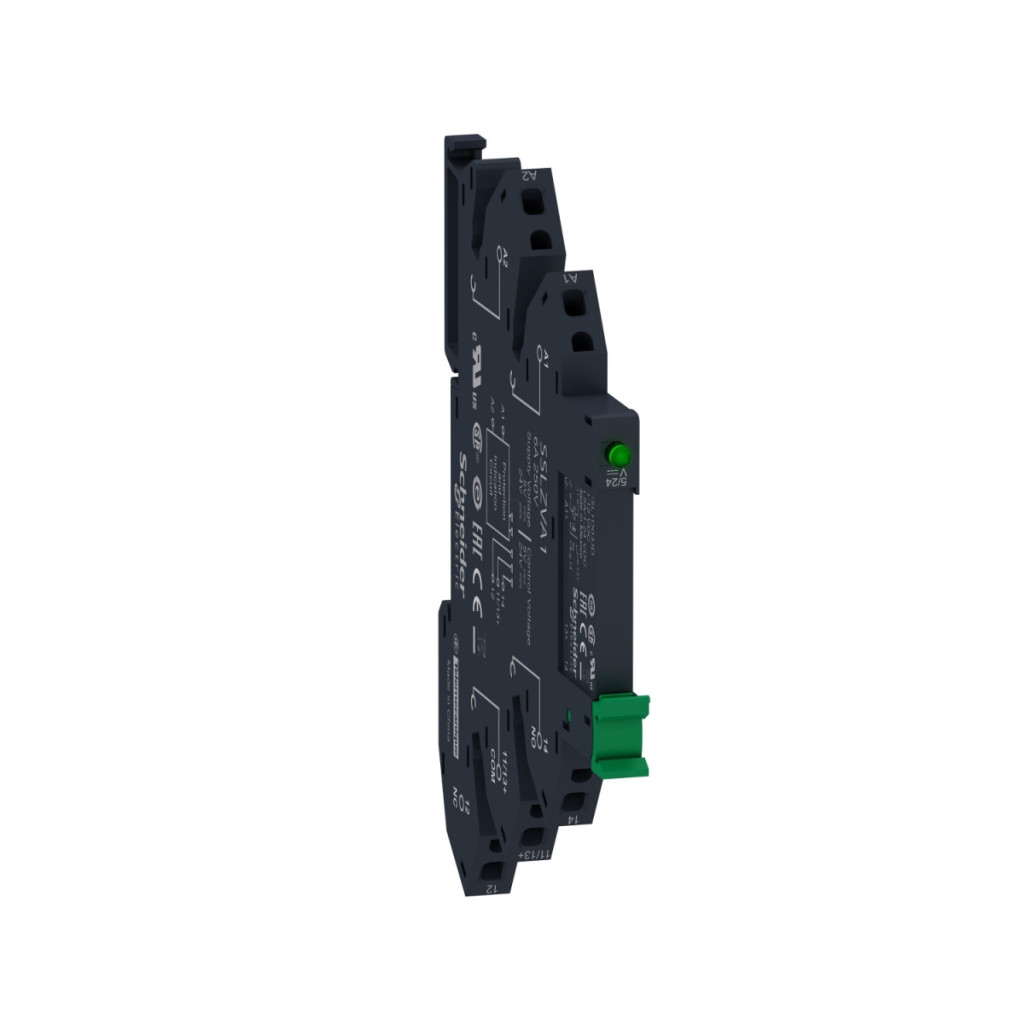

Schneider Electric SSL1D03BDPR este un releu solid state complet, preasamblat, din gama Harmony, care combină fiabilitatea electronicii moderne cu funcționalitatea releelor tradiționale. Acest releu cu comutare DC este special conceput pentru aplicații industriale în care durata lungă de viață, timpii de comutare rapizi și funcționarea fiabilă sunt cerințe esențiale. Modelul SSL1D03BDPR are un curent nominal de 3,5 A și funcționează cu o tensiune de ieșire de 1-24 V c.c., în timp ce circuitul său de control poate fi operat în intervalul 16-30 V c.c. Conectorii cu arc facilitează instalarea și asigură o conexiune stabilă. Dispozitivul acceptă utilizarea cablurilor flexibile sau solide cu o secțiune transversală de 0,2-1,5 mm² (AWG 24-AWG 16), ceea ce îl face aplicabil pe scară largă în diverse sisteme de automatizare. Forța de strângere de 10-40 N.m asigură un contact fiabil și o conexiune permanentă. SSL1D03BDPR cu ieșire MOSFET are caracteristici de performanță remarcabile: timpul de pornire este de numai 0,25 ms, iar timpul de oprire este și mai rapid, de doar 0,12 ms. Poate comuta curenți între 0,001 și 3,5 A sub sarcină. Căderea maximă de tensiune în starea activă este mai mică de 0,5 V, în timp ce curentul de scurgere în starea inactivă este de numai 0,001 mA. Releul se activează la 16 V c.c. și se dezactivează sub 5 V c.c. Categoria de supratensiune este de nivel III, ceea ce oferă o protecție adecvată în medii industriale. Releul poate suporta o supracurent de 9 A timp de 10 ms, ceea ce îi sporește fiabilitatea sub diverse sarcini. Dispozitivul are dimensiuni compacte: 6,2 mm lățime, 104,6 mm înălțime și 79,5 mm adâncime, ceea ce permite instalarea cu economie de spațiu chiar și în dulapuri de comandă înguste. Intervalul de temperatură de funcționare al releului este între -20 °C și +70 °C, iar intervalul de temperatură de depozitare este între -20 °C și +85 °C. Gradul de protecție IP20 oferă o protecție adecvată în medii industriale. Produsul este conform cu numeroase standarde internaționale, inclusiv IEC 60950-1, IEC 61000, IEC 62314 și IEC 61984, și are certificări UL, CSA, CE, UL 508, CSA22.2 nr. 14-10 și GOST. Rezistența la flacără V0 (conform UL 94) și rezistența dielectrică de 2500 V (între intrare și ieșire) sporesc și mai mult siguranța și fiabilitatea dispozitivului.
Relee cu semiconductori Schneider Electric Harmony - SSL1D03BDPR - Bloc terminal complet SSL cu soclu pentru releu cu semiconductori, comutare CC, 1NO, 24...280 V c.a., 3,5 A, 24 V c.c., arc date tehnice
Caracteristici principale
Familia de produse: Relee cu semiconductori Harmony
Denumire scurtă dispozitiv: SSL
Număr de faze: 1 fază
Tensiune circuit de control [Uc]: 16...30 V DC
Tip de conectare: Terminal cu arc
Mod de comutare ieșire: Comutare DC
Caracteristici suplimentare
Tip soclu: Soclu cu arc
Curent nominal [In]: 3,5 A
Tensiune de ieșire: 1...24 V CC
Forță de prindere: 10...40 N.m
Cablu conectabil: Cablu flexibil cu capăt de cablu, capacitate: 0,2...1,5 mm² (AWG 24...AWG 16)
Cablu solid cu capăt de cablu, capacitate: 0,2...1,5 mm² (AWG 24...AWG 16)
Dezechilibru capacitiv: 1,5 pF intrare/ieșire
Tensiune minimă de comutare: 16 V CC pornire
Tensiune maximă de comutare: 5 V CC oprire
Impedanță de intrare: 2,67 kOhm
Caracteristici de ieșire
Tip ieșire releu solid state: Ieșire Mosfet, comutare CC
Curent de sarcină: 0,001…3,5 A
Supra tensiune tranzitorie: 30 V CC
Supra curent: 9 A pentru 10 ms
Cădere maximă de tensiune: <0,5 V la pornire
Curent de scurgere maxim: 0,001 mA la oprire
Timp de răspuns: 0,25 ms (pornire), 0,12 ms (oprire)
Caracteristici de mediu
Rezistență la flacără: V0 conform UL 94
Rigiditate dielectrică: 2500 V intrare/ieșire
Grad de poluare: 2
Categorie de supratensiune: III
Grad de protecție IP: IP20
Temperatură ambiantă de funcționare: -20…70 °C
Temperatură ambiantă de depozitare: -20…85 °C
Standarde și certificări
Standarde: IEC 60950-1, IEC 61000, IEC 62314, IEC 61984, EN 61984
Certificări de produs: UL, CSA, CE, UL 508, CSA22.2 Nr. 14-10, GOST
Marcaje: CURus, CSA, CE, EAC
Caracteristici fizice
Lățime: 6,2 mm
Înălțime: 104,6 mm
Adâncime: 79,5 mm
