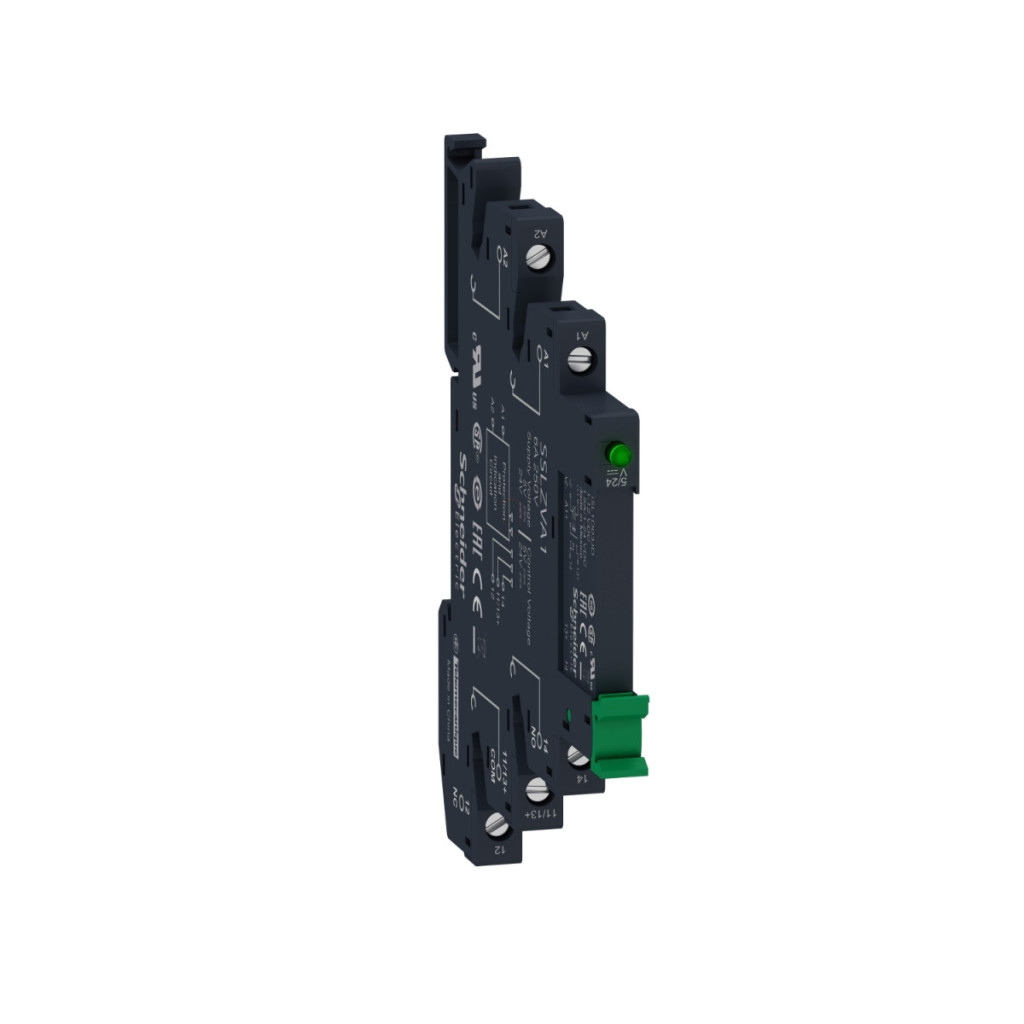

Schneider Electric SSL1D03BDPV este un releu inovator, preasamblat, din seria Harmony Solid State Relays, oferind soluția perfectă pentru sistemele moderne de automatizare industrială. Acest dispozitiv de ultimă generație combină fiabilitatea releelor tradiționale cu avantajele tehnologiei semiconductoare, asigurând o durată de viață extrem de lungă și caracteristici excelente de comutare. Releul SSL1D03BDPV este proiectat special pentru comutarea curentului continuu, cu o tensiune de control de 16-30 V c.c. și o tensiune de ieșire de 1-24 V c.c. Cu un curent nominal de 3,5 A, este ideal pentru comutarea fiabilă a sarcinilor de curent continuu de putere redusă. Tehnologia de ieșire Mosfet permite timpi de comutare extrem de rapizi: timpul de pornire este de numai 0,25 ms, iar timpul de oprire este și mai rapid, de doar 0,12 ms. Acest timp de răspuns rapid poate fi esențial în aplicații în care sincronizarea precisă este esențială. Releul Schneider Electric SSL1D03BDPV are dimensiuni compacte (lățime: 6,2 mm, înălțime: 96,5 mm, adâncime: 79,5 mm), fiind ideal pentru aplicații în care economisirea spațiului este importantă. Terminalele cu șurub facilitează instalarea și asigură o conexiune stabilă. Dispozitivul poate fi utilizat atât cu cabluri flexibile, cât și cu cabluri rigide, cu secțiuni cuprinse între 0,2 și 2,5 mm² (AWG 24...AWG 14). Cuplul maxim de strângere este mai mic de 0,5 N.m, ceea ce previne posibile deteriorări cauzate de strângerea excesivă. Releul cu semiconductori are proprietăți electrice excelente: dezechilibrul capacității de intrare și ieșire este de numai 1,5 pF, iar tensiunea minimă de comutare este de 16 V c.c. la pornire și de 5 V c.c. la oprire. Impedanța de intrare este de 2,67 kOhm. Dispozitivul are un interval de curent de sarcină de 0,001-3,5 A și poate suporta până la 9 A de supracurent pentru o perioadă scurtă de timp (10 ms). Căderea maximă de tensiune în starea activă este mai mică de 0,5 V, în timp ce curentul de scurgere în starea inactivă este extrem de scăzut, de numai 0,001 mA. O atenție specială a fost acordată siguranței și rezistenței la mediu în proiectarea releului Schneider Electric SSL1D03BDPV. Dispozitivul are protecție IP20 și poate fi utilizat într-un interval larg de temperaturi de funcționare: între -20 °C și +70 °C. Intervalul de temperatură de depozitare este și mai larg: între -20 °C și +85 °C. Releul este conform cu numeroase standarde internaționale și are certificările necesare, inclusiv UL, CSA, CE, UL 508, CSA22.2 nr. 14-10 și GOST. Releul Schneider Electric SSL1D03BDPV îndeplinește cerințele de rezistență la flacără V0 ale UL 94 și oferă o rigiditate dielectrică de 2500 V între intrări și ieșiri. Dispozitivul are o categorie de supratensiune III și un grad de poluare 2. Toate acestea garantează o funcționare pe termen lung, fiabilă și sigură, chiar și în medii industriale.
Date tehnice Schneider Electric SSL1D03BDPV
Caracteristici generale
Schneider Electric SSL1D03BDPV este un releu cu semiconductori preasamblat care aparține familiei de produse Harmony Solid State Relays, un dispozitiv monofazat care funcționează în modul de comutație DC. Denumirea sa scurtă este SSL. Parametri tehnici Curent nominal: 3,5 A Tensiune circuit de control: 16...30 V CC Tensiune de ieșire: 1...24 V CC Mod de comutare ieșire: comutare CC Forță de contact: < 0,5 N.m (4,5 N)24 V c.c.
Mod de comutare ieșire: comutare c.c.
Forță de prindere: < 0,5 N.m (4,4 lb-in)
Dezechilibru capacitivitate: 1,5 pF intrare/ieșire
Conexiune
Tip conector: terminale cu șurub
Cablu flexibil cu clemă de cablu, capacitate de prindere: 0,2...2,5 mm² (AWG 24...AWG 14)
Cablu solid cu clemă de cablu, capacitate de prindere: 0,2...2,5 mm² (AWG 24...AWG 14)
Caracteristici de comutare
Tensiune minimă de comutare: 16 V CC pornire
Tensiune maximă de comutare: 5 V CC oprire
Impedanță de intrare: 2,67 kOhm
Tip ieșire solid-state: ieșire Mosfet, comutare DC
Curent de sarcină: 0,001...3,5 A
Supra tensiune tranzitorie: 30 V CC
Supra-curent: 9 A pentru 10 ms
Cădere maximă de tensiune: <0,5 V la pornire
Curent maxim de scurgere: 0,001 mA la oprire
Timp de răspuns
Timp de pornire: 0,25 ms
Timp de oprire: 0,12 ms
Caracteristici fizice
Lățime: 6,2 mm
Înălțime: 96,5 mm
Adâncime: 79,5 mm
Greutate netă: 0,0285 kg
Metodă de montare:Terminal cu șurub
Grad de protecție IP: IP20
Condiții de mediu
Temperatură ambiantă de funcționare: -20...70 °C
Temperatură ambiantă de depozitare: -20...85 °C
Rezistență la flacără: V0 conform UL 94
Rigiditate dielectrică: 2500 V intrare/ieșire
Grad de poluare: 2
Categorie de supratensiune: III
Standarde și certificări
IEC 60950-1, IEC 61000, IEC 62314, IEC 61984, EN 61984
Certificări de produs: UL, CSA, CE, UL 508, CSA22.2 Nr. 14-10, GOST
Marcaje: CURus, CSA, CE, EAC
