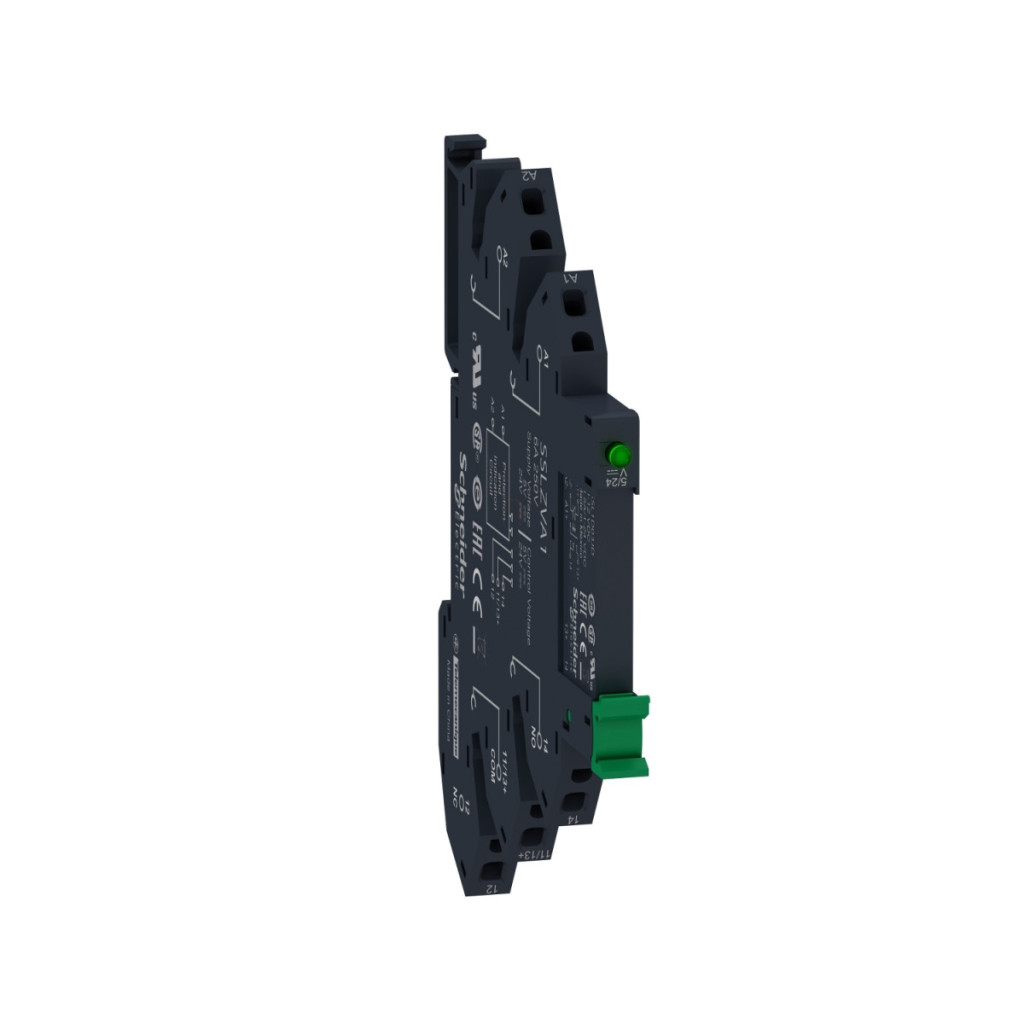

Releul cu semiconductori Schneider Electric Harmony SSL1D03JDPR este o soluție inovatoare și compactă pentru automatizarea și controlul industrial. Acest releu preasamblat face parte din seria de relee cu semiconductori Harmony, care oferă performanțe și fiabilitate excelente pentru aplicații industriale moderne. SSL1D03JDPR este un releu de comutație CC care este deosebit de potrivit pentru aplicații de control de precizie în care este importantă funcționarea rapidă și fără zgomot. Elementul central al produsului este un releu cu semiconductori cu ieșire MOSFET, care oferă numeroase avantaje față de releele electromecanice convenționale. Cu un curent nominal de 3,5 amperi, SSL1D03JDPR este alegerea perfectă pentru comutarea dispozitivelor de curent continuu cu putere redusă. Tensiunea circuitului de control funcționează între 4-12 V c.c., în timp ce tensiunea de ieșire comutabilă este în intervalul 1-24 V c.c., oferind o aplicabilitate flexibilă în diverse sisteme. Terminalele cu arc facilitează instalarea și asigură o conexiune sigură. Dispozitivul poate fi utilizat pentru rețele monofazate și poate fi montat pe un bloc terminal cu arc. Releul cu semiconductori Schneider Electric SSL1D03JDPR are caracteristici tehnice remarcabile. Dispozitivul, abreviat SSL, oferă performanțe impresionante în ceea ce privește viteza de comutare: timpul de pornire este de numai 0,1 ms, în timp ce timpul de oprire este de 0,12 ms, permițând un răspuns extrem de rapid în aplicații critice. Dispozitivul are o impedanță de intrare de 500 ohmi și un dezechilibru capacitiv de numai 1,5 pF între intrare și ieșire. Capacitatea de încărcare este între 0,001 și 3,5 A, iar curentul maxim de pornire este de 9 A pentru 10 milisecunde. Tensiunea minimă de pornire este de 4 V CC, în timp ce tensiunea maximă de oprire este de 1 V CC, asigurând o funcționare precisă. Căderea maximă de tensiune în starea pornită este mai mică de 0,5 V, iar curentul maxim de scurgere în starea oprită este de numai 0,001 mA. SSL1D03JDPR are dimensiuni compacte, ceea ce este avantajos pentru aplicațiile care necesită economisirea spațiului. Are o lățime de numai 6,2 mm, o înălțime de 104,6 mm și o adâncime de 79,5 mm. Produsul are protecție IP20, ceea ce îl face sigur la atingere cu degetele. Intervalul său de temperatură de funcționare este între -20 °C și +70 °C, în timp ce temperatura de depozitare poate fi între -20 °C și +85 °C. Dispozitivul este conform cu mai multe standarde internaționale, inclusiv IEC 60950-1, IEC 61000, IEC 62314, IEC 61984 și EN 61984. Are certificări UL, CSA, CE, UL 508, CSA22.2 Nr. 14-10 și GOST, precum și marcaje CURus, CSA, CE și EAC. Produsul are o clasă de rezistență la flacără V0 conform UL 94 și o rigiditate dielectrică de 2500 V între intrare și ieșire. Are un grad de poluare de 2, ceea ce permite utilizarea sa în majoritatea mediilor industriale.
Relee cu semiconductori Schneider Electric Harmony - SSL1D03JDPR - Bloc terminal complet SSL cu soclu pentru releu cu semiconductori, comutare CC, 1NO, 24...280 V c.a., 3,5 A, 12 V c.c., arc date tehnice
Caracteristici principale
Familia de produse: Relee cu semiconductori Harmony
Denumire scurtă a dispozitivului: SSL
Număr de faze de rețea: 1 fază
Tensiune circuit de control [Uc]: 4...12 V DC
Conectori - blocuri terminale: Conectori cu arc
Mod de comutare ieșire: Comutare DC
Date suplimentare
Suport de montare: Soclu cu arc
Curent nominal [In]: 3,5 A
Tensiune de ieșire: 1...24 V CC
Forță de prindere: 10...40 N.m
Conectori - blocuri terminale: Cablu flexibil cu capăt de cablu, capacitate de prindere: 0,2...1,5 mm² (AWG 24...AWG 16)
Cablu solid cu capăt de cablu, capacitate de prindere: 0,2...1,5 mm² (AWG 24...AWG 16)
Dezechilibru capacitiv: 1,5 pF intrare/ieșire
Tensiune minimă de comutare: 4 V CC pornire
Tensiune maximă de comutare: 1 V DC oprire
Impedanță de intrare: 500 Ohmi
Tip ieșire solid-state: Ieșire Mosfet
Comutare DC
Curent de sarcină: 0,001…3,5 A
Supra tensiune tranzitorie: 30 V CC
Supra curent: 9 A pentru 10 ms
Cădere maximă de tensiune: <0,5 V la pornire
Curent de scurgere maxim: 0,001 mA la oprire
Timp de răspuns: 0,12 ms (oprit)
0,1 ms (pornit)
Categorie de supratensiune: III
Caracteristici fizice
Lățime: 6,2 mm
Înălțime: 104,6 mm
Adâncime: 79,5 mm
Caracteristici de mediu
Rezistență la flacără: V0 conform UL 94
Rigiditate dielectrică: 2500 V între intrare și ieșire
Grad de poluare: 2
Grad de protecție IP: IP20
Temperatura ambiantă de funcționare: -20…70 °C
Temperatură ambiantă de depozitare: -20…85 °C
Standarde și certificări
Standarde: IEC 60950-1, IEC 61000, IEC 62314, IEC 61984, EN 61984
Certificări de produs: UL, CSA, CE, UL 508, CSA22.2 Nr. 14-10, GOST
Marcaje: CURus, CSA, CE, EAC
