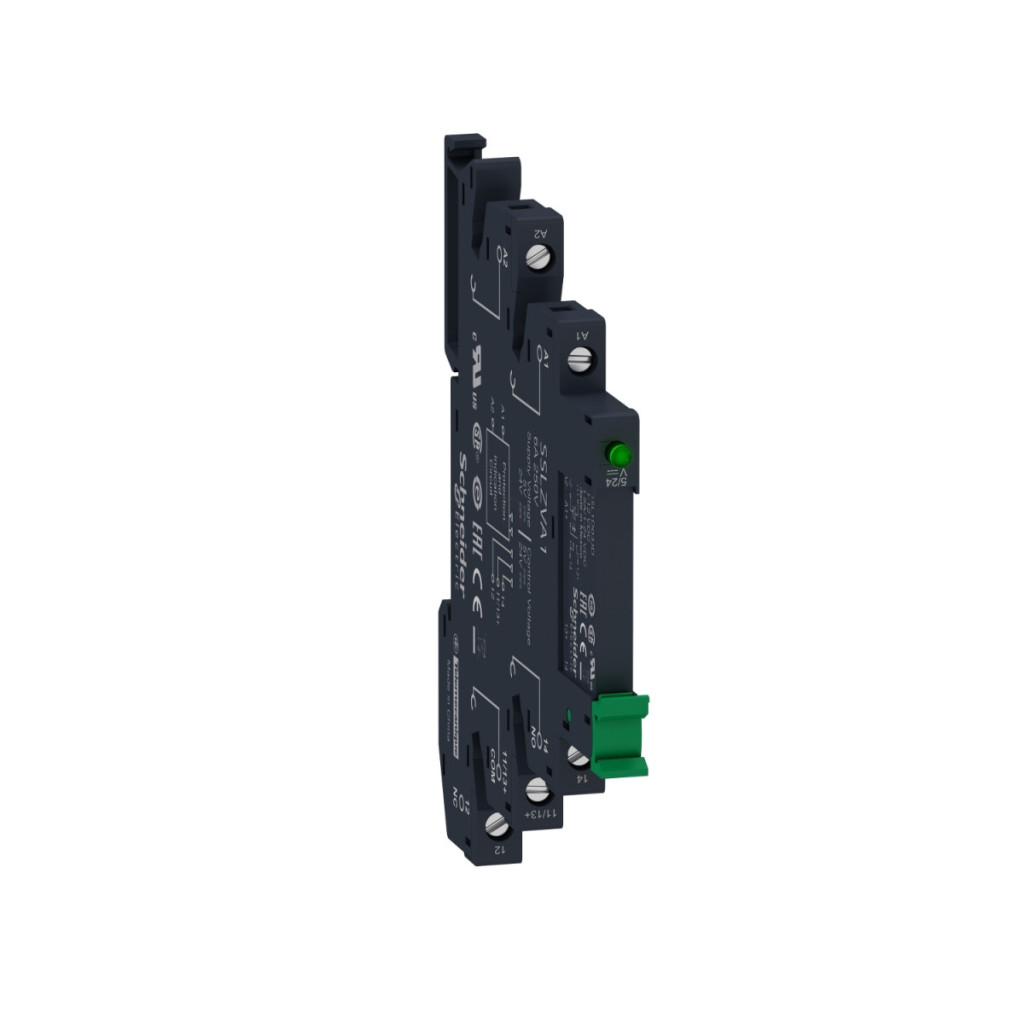

Relee cu semiconductori Schneider Electric Harmony SSL1D03JDPV sunt relee cu semiconductori compacte, preasamblate, care oferă o soluție eficientă și fiabilă pentru sistemele de automatizare industrială. Acest releu cu semiconductori de comutare CC este deosebit de potrivit pentru aplicații care necesită comutări frecvente și durată lungă de viață, deoarece, spre deosebire de releele electromecanice tradiționale, nu conține piese mobile, asigurând o funcționare fără uzură. Modelul SSL1D03JDPV face parte din familia de produse relee cu semiconductori Harmony de la Schneider Electric, oferind o soluție completă cu terminale cu șurub. Este o alegere excelentă pentru aplicații de control al proceselor industriale în care controlul precis și fiabilitatea ridicată sunt importante. Releul are un curent nominal de 3,5 amperi și utilizează modul de comutare DC. Tensiunea circuitului de control este de 4-12 V DC, iar tensiunea de ieșire este de 1-24 V DC, ceea ce îl face extrem de flexibil pentru o varietate de aplicații. Specificațiile tehnice ale dispozitivului sunt impresionante: cu o impedanță de intrare de 500 ohmi, are un timp de răspuns de numai 0,1 ms pentru pornire și 0,12 ms pentru oprire, ceea ce permite o comutare extrem de rapidă. Dispozitivul, echipat cu o ieșire MOSFET, are o cădere de tensiune maximă de mai puțin de 0,5 V la pornire și un curent de scurgere de numai 0,001 mA la oprire, asigurând o funcționare eficientă din punct de vedere energetic. De asemenea, oferă protecție împotriva supratensiunii, deoarece poate rezista la supratensiuni tranzitorii de până la 30 V CC și rămâne operațional timp de 10 milisecunde chiar și la un curent de 9 A. Releul de tip solid-state este deosebit de avantajos în medii în care comutarea rapidă și precisă și durata lungă de viață sunt importante. În ceea ce privește caracteristicile fizice, SSL1D03JDPV are un design compact, măsurând doar 6,2 mm lățime, 96,5 mm înălțime și 79,5 mm adâncime, ocupând un spațiu minim în dulapul de comutare. Are un grad de protecție IP20 și poate fi utilizat într-un interval de temperatură de funcționare de la -20 °C la +70 °C, asigurând o funcționare fiabilă într-o gamă largă de condiții de mediu. Este flexibil în ceea ce privește conexiunile, deoarece poate fi utilizat atât cu cabluri flexibile, cât și cu cabluri rigide, cu o secțiune transversală de 0,2-2,5 mm² (AWG 24-14). Schneider Electric SSL1D03JDPV este certificat de numeroase certificări internaționale, inclusiv UL, CSA, CE, UL 508 și GOST, și este conform cu standardele IEC 60950-1, IEC 61000, IEC 62314, IEC 61984 și EN 61984.
Relee cu semiconductori Schneider Electric Harmony - Date tehnice SSL1D03JDPV
Caracteristici principale
Familia de produse: Relee cu semiconductori Harmony
Denumire scurtă a dispozitivului: SSL
Număr de faze de rețea: 1 fază
Tensiune circuit de comandă: 4...12 V
Conexiuni - conectori: Terminale cu șurub
Mod de comutare ieșire: Comutare CC
Caracteristici suplimentare
Suport de montare: Terminal cu șurub
Curent nominal: 3,5 A
Tensiune de ieșire: 1...24 V CC
Tensiune circuit de control: 4...12 V CC
Forță de strângere: < 0,5 N.m (4,4 lb-in)
Conexiuni - terminale: Cablu flexibil cu papuc de cablu, capacitate de strângere: 0,2...2,5 mm² (AWG 24...AWG 14)
Cablu solid cu papuc de cablu, capacitate de prindere: 0,2...2,5 mm² (AWG 24...AWG 14)
Diferență de capacitate: 1,5 pF intrare/ieșire
Tensiune minimă de comutare: 4 V CC pornire
Tensiune maximă de comutare: 1 V DC oprire
Impedanță de intrare: 500 Ohmi
Tip ieșire releu solid state: Ieșire Mosfet
Comutare DC
Curent de sarcină: 0,001…3,5 A
Supra tensiune tranzitorie: 30 V CC
Supra curent: 9 A pentru 10 ms
Cădere de tensiune maximă: <0,5 V la pornire
Curent de scurgere maxim: 0,001 mA la oprire
Timp de răspuns: 0,12 ms (oprit)
0,1 ms (pornit)
Categorie de supratensiune: III
Caracteristici fizice
Lățime: 6,2 mm
Înălțime: 96,5 mm
Adâncime: 79,5 mm
Greutate netă: 0,0285 kg
Aspectul dispozitivului: Produs complet
Caracteristici de mediu
Rezistență la flacără: V0 conform UL 94
Rigiditate dielectrică: 2500 V intrare/ieșire
Grad de poluare: 2
Standarde: IEC 60950-1, IEC 61000, IEC 62314, IEC 61984, EN 61984
Certificări ale produsului: UL, CSA, CE, UL 508, CSA22.2 Nr. 14-10, GOST
Marcaje: CURus, CSA, CE, EAC
Grad de protecție IP: IP20
Temperatura ambiantă în timpul funcționării: -20…70 °C
Temperatura ambiantă în timpul depozitării: -20…85 °C
