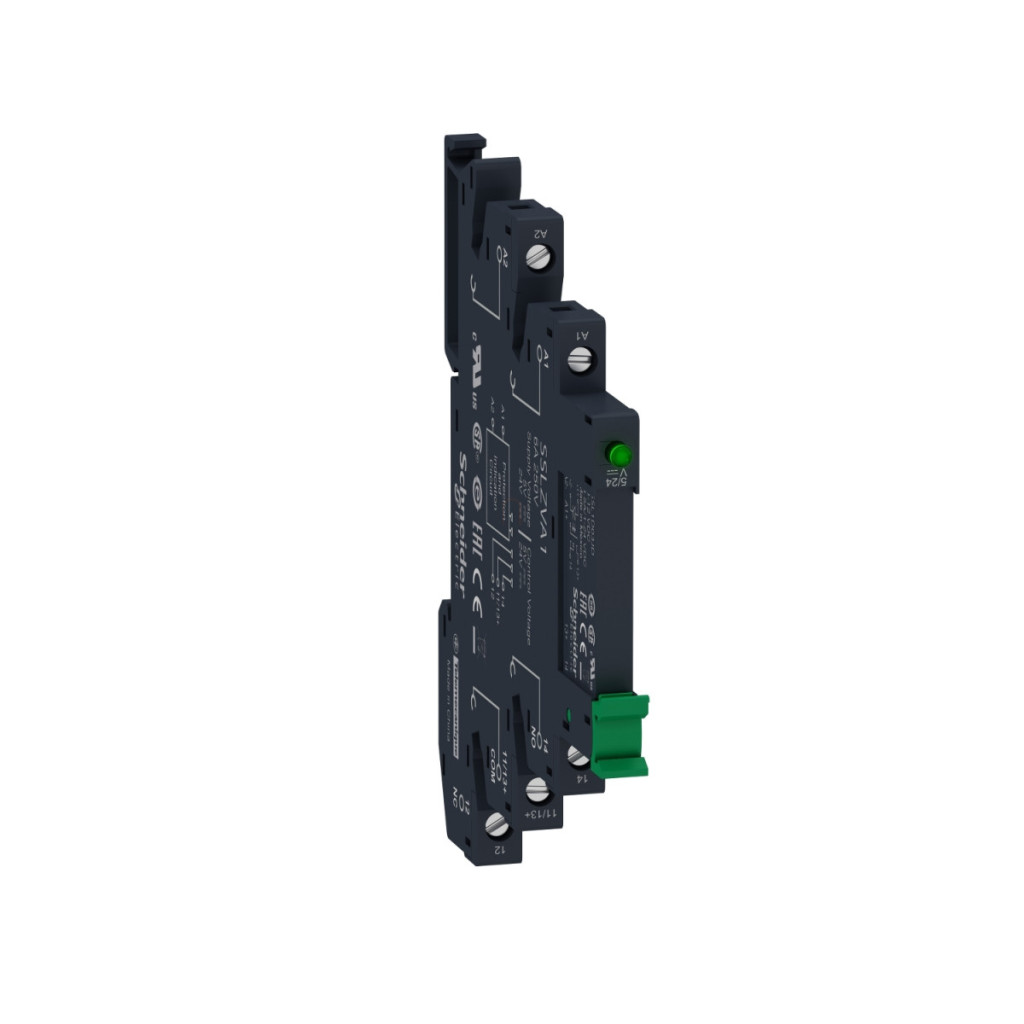

Schneider Electric SSL1D101BDPV este un releu compact, preasamblat, din familia de produse Harmony Solid State Relays, oferind o soluție excelentă pentru sarcini de comutare în sisteme industriale de automatizare și control. Acest SSR (releu cu semiconductori) de comutare CC are o conexiune cu borne cu șurub, ceea ce facilitează foarte mult instalarea și întreținerea. SSL1D101BDPV este livrat ca produs complet, astfel încât poate fi integrat imediat în sistemele industriale. Releul are un design monofazat și o ieșire cu tranzistor adecvată pentru comutarea curentului continuu. Tensiunea circuitului de control funcționează în intervalul 16-30 V c.c., în timp ce tensiunea de ieșire comutabilă poate varia între 1-48 V c.c. Curentul nominal este de 0,1 A, ceea ce îl face deosebit de potrivit pentru comutarea precisă a sarcinilor mici. Dimensiunile compacte ale produsului (lățime: 6,2 mm, înălțime: 96,5 mm, adâncime: 79,5 mm) permit instalarea cu economie de spațiu chiar și în dulapuri de comutație aglomerate. Caracteristicile tehnice remarcabile ale releului cu semiconductori SSL1D101BDPV includ timpi de răspuns rapizi: timpul de pornire este de numai 0,25 ms, în timp ce timpul de oprire este și mai scurt, de 0,12 ms. Această comutare extrem de rapidă poate fi esențială în aplicații sensibile la timp. Avantajele suplimentare ale produsului includ o cădere de tensiune redusă (mai puțin de 1 V la pornire) și un curent de scurgere extrem de redus (0,001 mA la oprire), asigurând o funcționare eficientă din punct de vedere energetic. Relee are o capacitate de încărcare de 0,001-0,1 A și poate rezista la supracurenți de până la 0,3 A timp de 10 ms. Protecția la supratensiune este nominală la 60 V CC, iar categoria de supratensiune este III. Produsul oferă opțiuni de conectare flexibile: este potrivit atât pentru cabluri flexibile, cât și pentru cabluri solide cu o secțiune transversală de 0,2-2,5 mm² (AWG 24-AWG 14). Cuplul maxim de strângere al bornelor cu șurub este mai mic de 0,5 N·m. Dezechilibrul capacitiv de intrare și ieșire este de numai 1,5 pF, ceea ce minimizează problemele de transmisie a semnalului. Impedanța de intrare este de 3,43 kOhm, în timp ce tensiunea minimă de comutare este de 16 V CC la pornire și de 5 V CC la oprire. Releul cu semiconductori SSL1D101BDPV are o gamă largă de temperaturi de funcționare (-20 °C până la +70 °C) și o gamă de temperaturi de depozitare de la -20 °C până la +85 °C. Clasa de protecție IP20 oferă o protecție adecvată pentru componentele interne. Produsul este conform cu o serie de standarde și certificări internaționale, printre care: IEC 60950-1, IEC 61000, IEC 62314, IEC 61984, EN 61984 și are certificări UL, CSA, CE, UL 508, CSA22.2 Nr. 14-10 și GOST. Marcajele releului includ CURus, CSA, CE și EAC, care certifică calitatea sa înaltă și conformitatea cu standardele internaționale.
Relee cu semiconductori Schneider Electric Harmony - Date tehnice SSL1D101BDPV
Caracteristici generale
Familia de produse: Relee cu semiconductori Harmony
Denumire scurtă a dispozitivului: SSL
Număr de faze de rețea: 1 fază
Tensiune circuit de control [Uc]: 16...30 V CC
Conectori - terminale: Terminale cu șurub
Mod de comutare ieșire: Comutare DC
Informații suplimentare
Tip de montare: Terminal cu șurub
Curent nominal [In]: 0,1 A
Tensiune de ieșire: 1...48 V CC
Forță de prindere: < 0,5 N.m (4,4 lb-in)
Dezechilibru de capacitate: 1,5 pF intrare/ieșire
Tensiune minimă de comutare: 16 V CC pornire
Tensiune maximă de comutare: 5 V CC oprire
Impedanță de intrare: 3,43 kOhm
Tip ieșire solid-state: Ieșire tranzistor, comutare DC
Curent de sarcină: 0,001…0,1 A
Supra tensiune tranzitorie: 60 V CC
Supracurent: 0,3 A pentru 10 ms
Cădere maximă de tensiune: <1 V la pornire
Curent de scurgere maxim: 0,001 mA la oprire
Timp de răspuns: 0,25 ms (pornire), 0,12 ms (oprire)
Categorie de supratensiune: III
Dimensiuni
Lățime: 6,2 mm
Înălțime: 96,5 mm
Adâncime: 79,5 mm
Caracteristici de mediu
Rezistență la flacără: V0 conform UL 94
Rigiditate dielectrică: 2500 V intrare/ieșire
Grad de poluare: 2
Standarde: IEC 60950-1, IEC 61000, IEC 62314, IEC 61984, EN 61984
Certificări produs: UL, CSA, CE, UL 508, CSA22.2 Nr. 14-10, GOST
Marcaje: CURus, CSA, CE, EAC
Grad de protecție IP: IP20
Temperatura ambiantă de funcționare: -20…70 °C
Temperatura ambiantă de depozitare: -20…85 °C
