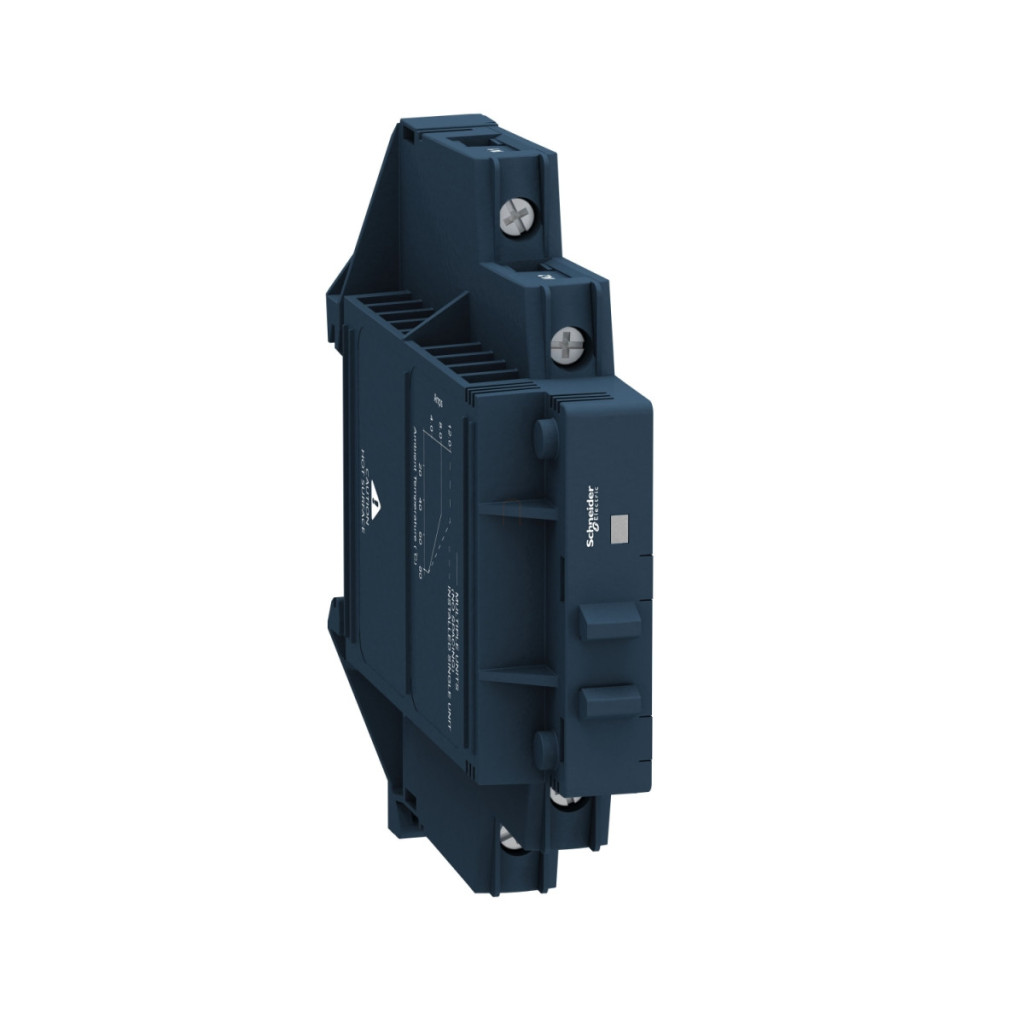

Releul monofazat în stare solidă SSM1A112BD face parte din gama de produse din seria Harmony a Schneider Electric. Acest modul compact, montabil pe șină DIN, asigură comutarea la tensiune zero, ceea ce reduce semnificativ interferențele electromagnetice în timpul comutării, protejând echipamentele electronice sensibile și mărind durata de viață a dispozitivelor conectate. Tehnologia de comutare la tensiune zero din releul Schneider Electric SSM1A112BD înseamnă că sarcina este activată numai când tensiunea de rețea este zero, minimizând astfel tranzienții de comutare. Modelul Harmony Solid State Relays SSM1A112BD este un element de comutare monofazat, cu un singur canal, care poate fi acționat cu un semnal de control de 4-32 V c.c. și poate comuta o tensiune de 24-280 V c.a. la ieșire. Releul are un curent nominal de 12 A, care oferă suficientă putere pentru multe aplicații industriale și de automatizare a clădirilor. Indicatorul de stare LED verde încorporat facilitează verificarea prezenței semnalului de control. Dispozitivul are un grad de protecție IP20, ceea ce îl face potrivit pentru utilizarea în interior. Designul simetric montabil pe șină DIN facilitează instalarea și modernizarea în dulapurile de comutație utilizate în medii industriale. În ceea ce privește parametrii tehnici, SSM1A112BD oferă performanțe remarcabile. În ceea ce privește timpul de comutare, atât timpul de pornire, cât și cel de oprire sunt de 0,5 cicluri, asigurând o funcționare extrem de rapidă. Releul are o protecție ridicată la supratensiune, care oferă și protecție împotriva supratensiunii tranzitorii de 600 V. Vârful maxim de curent este de 715 A pentru 16,6 ms și 750 A pentru 20 ms, în timp ce valorile maxime I²t sunt de 2560 A²s pentru 10 ms la 50 Hz și 2330 A²s pentru 8,33 ms la 60 Hz. Partea de ieșire este dotată cu un SCR (redresor controlat cu siliciu), care asigură o comutare în stare solidă extrem de fiabilă. Intervalul de temperatură de funcționare este între -30 și +80 °C, ceea ce permite o gamă largă de aplicații în diferite condiții de mediu. Curentul maxim de scurgere în stare oprit este de numai 0,1 mA, iar căderea maximă de tensiune în stare pornit este mai mică de 1,3 V, asigurând o eficiență excelentă. Releul SSM1A112BD este alegerea ideală pentru aplicații care necesită comutare frecventă sau în care durata de viață a releelor mecanice ar fi insuficientă. Este recomandat în special pentru controlul încălzirii, controlul iluminatului, controlul motorului (până la 0,33 CP la 240 V c.a.) și controlul supapelor și al altor sarcini inductive. Datorită dimensiunilor sale compacte (18 mm lățime, 90,3 mm înălțime, 83,7 mm adâncime), este potrivit și pentru aplicații cu spațiu limitat. Releul cu semiconductori Schneider Electric SSM1A112BD este conform cu standardele internaționale relevante (IEC 60950-1, IEC 61000, IEC 62314), este certificat UL și CSA și poartă marca CE, care garantează calitatea produsului și conformitatea acestuia cu cerințele de siguranță prescrise.
Relee cu semiconductori Schneider Electric Harmony - SSM1A112BD - Releu cu semiconductori SSM, comutare la tensiune zero, 1NO, 24 - 280 V c.a., 12 A, 24 V c.c. date tehnice
Caracteristici principale
Familia de produse: Relee cu semiconductori Harmony
Denumire scurtă a dispozitivului: SSM
Tipul produsului sau componentului: Releu modular pe șină DIN
Număr de canale: 1
Număr de faze: 1 fază
Mod de comutare a ieșirii: Comutare la tensiune zero
Caracteristici suplimentare
Tipul configurației produsului: Configurație releu
Suport de montare: Șină DIN simetrică
Curent nominal: 12 A
Tensiune de ieșire: 24...280 V c.a.
Tensiune circuit de control: 4...32 V c.c.
Cuplu de strângere: 0,5...0,8 N.m pentru intrare, 0,5...0,8 N.m pentru ieșire
Conexiuni - terminale: Terminale cu șurub: 1 x 0,3...1 x 1,5 mm², (AWG 22...AWG 16) pentru intrare, Terminale cu șurub: 1 x 0,3...1 x 2,5 mm², (AWG 22...AWG 14) pentru ieșire
Capacitate maximă: 10 pF între intrare/ieșire
Rezistență de izolație: 1000 MOhm la tensiune de 500 V CC
Indicație locală: LED (verde) pentru starea intrării
Tensiune minimă de comutare: 4 V CC pornire
Tensiune maximă de comutare: 1 V CC oprire
Curent de intrare: 9…11 mA
Specificații ieșire solid-state
Tip ieșire solid-state: Comutare zero-tensiune, ieșire SCR
Curent de sarcină: 0,15…12 A
Supra tensiune tranzitorie: 600 V
Supra curent: 715 A pentru 16,6 ms, 750 A pentru 20 ms
Cădere maximă de tensiune: <1,3 V la pornire Puterea motorului: 0,33 CP la 40 °C 240 V c.a. I²t maxim pentru topire: 2560 A².s la 10 ms la 50 Hz, 2330 A².s la 8,33 ms la 60 Hz
Curent de scurgere maxim: 0,1 mA la oprire
DV/dt: 500 V/µs în stare oprită la tensiune maximă Timp de răspuns: 0,5 cicluri (pornire), 0,5 cicluri (oprit)
Factor de putere: 0,5 (la sarcină maximă)
Caracteristici de mediu
Categorie de supratensiune: III
Dimensiuni lățime: 18 mm
Înălțime: 90,3 mm
Adâncime: 83,7 mm
Rezistență la flacără: V0 conform UL 94
Rigiditate dielectrică: 4 kV CA între intrare/ieșire, 4 kV CA între intrare sau ieșire și carcasă
Grad de poluare: 2
Standarde: IEC 60950-1, IEC 61000, IEC 62314 Certificări de produs: UL, CSA Marcaj: CE Grad de protecție IP: IP20 Temperatură ambiantă în timpul funcționării: -30…80 °C
Temperatura ambiantă în timpul depozitării: -30…100 °C
