Relee cu semiconductori Schneider Electric Harmony SSM1A112P7 sunt relee cu semiconductori de înaltă calitate, cu un singur canal, monofazate, proiectate special pentru aplicații industriale. Acest produs face parte din familia de relee cu semiconductori Schneider Electric Harmony, care se remarcă pe piață prin performanța fiabilă și funcționarea precisă. Relee SSM1A112P7 este alegerea ideală pentru mediile industriale în care comutarea precisă și durata lungă de viață sunt importante. Caracteristica principală a produsului este modul de comutare cu tensiune zero, care reduce semnificativ zgomotul de comutare și supratensiunea de oprire. Această caracteristică este deosebit de utilă pentru protejarea echipamentelor electronice sensibile și minimizarea interferențelor de rețea. Releul poate fi montat pe o șină DIN, ceea ce facilitează integrarea în sistemele existente și în dulapurile de comutație. Cu un curent nominal de 12 A și o gamă de tensiune de ieșire de 24-280 V c.a., SSM1A112P7 poate fi utilizat într-o gamă largă de aplicații, de la controlul motoarelor la alte sarcini de control al proceselor industriale. Parametrii tehnici ai produsului sunt impresionanți: funcționează cu o tensiune a circuitului de control de 200-265 V c.a. și are o rezistență de izolație excelentă (1000 MOhm la 500 V c.c.). Funcționarea releului este indicată de un LED verde, care arată starea de intrare, facilitând diagnosticarea vizuală. Produsul are o ieșire SCR (Silicon Controlled Rectifier), care asigură comutarea la tensiune zero. Curentul de sarcină poate fi între 0,15 și 12 A, iar releul poate rezista la o supracurent de 715 A pentru până la 16,6 ms sau 750 A pentru până la 20 ms. Căderea maximă de tensiune în starea de pornire este mai mică de 1,3 V, ceea ce asigură o eficiență excelentă. Puterea motorului este de 0,33 cai putere la 40 °C și 240 V c.a. Produsul este remarcabil și din punct de vedere al designului. Lățimea de 18 mm, înălțimea de 90,3 mm și adâncimea de 83,7 mm permit un design compact, ceea ce este avantajos pentru instalarea cu economie de spațiu. Releul are protecție IP20 și poate funcționa într-un interval larg de temperaturi: între -30 °C și 80 °C. Produsul este conform cu numeroase standarde internaționale, inclusiv IEC 60950-1, IEC 61000 și IEC 62314, și este, de asemenea, certificat CSA și UL. Releul Schneider Electric SSM1A112P7 are marcajul CE, care garantează conformitatea produsului cu reglementările europene. Clasa de rezistență la foc V0 conform UL 94 oferă siguranță suplimentară utilizatorilor. Produsul are o rigiditate dielectrică de 4 kV CA între intrare/ieșire și 4 kV CA între intrare sau ieșire și carcasă, ceea ce asigură o izolație electrică excelentă.

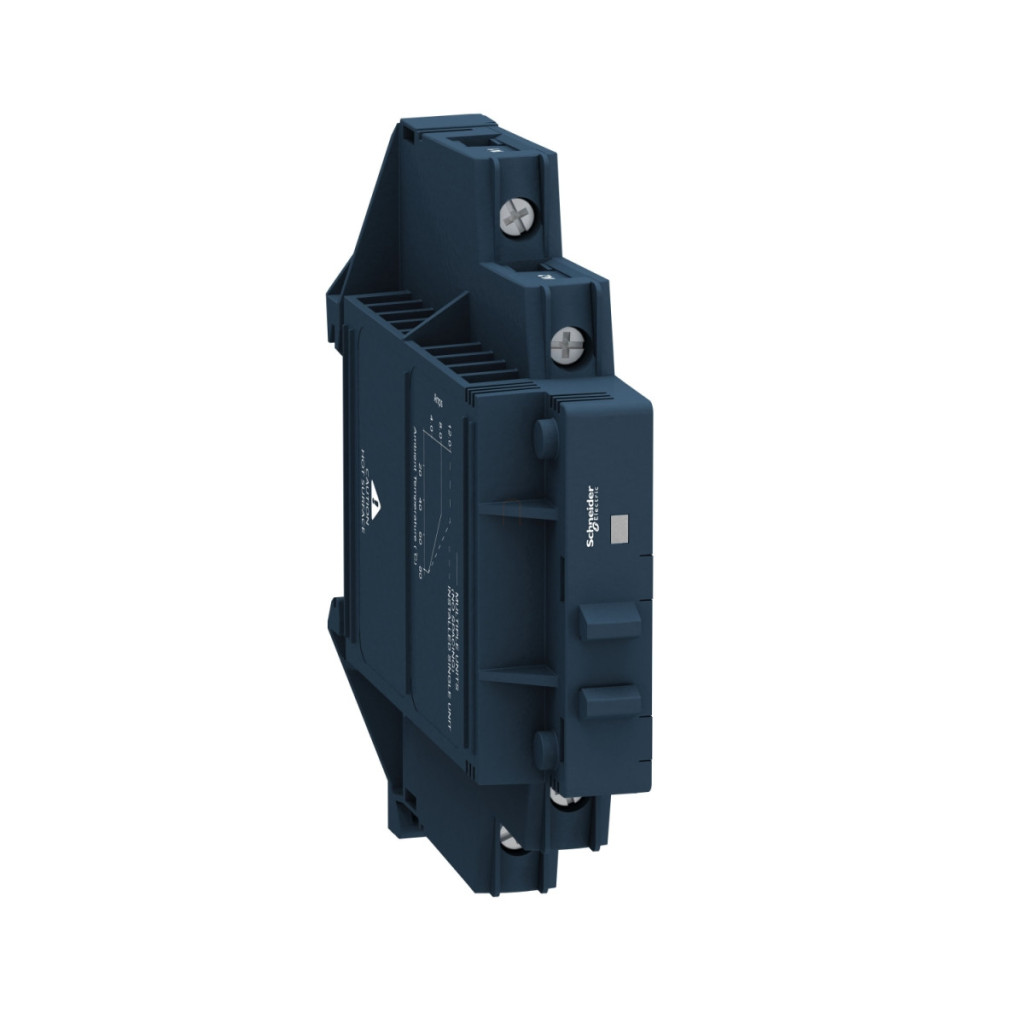

Relee cu semiconductori Schneider Electric Harmony - SSM1A112P7 - Releu cu semiconductori SSM, comutare la tensiune zero, 1NO, 24 - 280 V c.a., 12 A, 230 V c.a. date tehnice
Caracteristici principale
Familia de produse: Relee cu semiconductori Harmony
Denumire scurtă a dispozitivului: SSM
Tipul produsului sau al componentei: Releu modular montabil pe șină DIN
Număr de canale: 1
Număr de faze: 1 fază
Mod de comutare a ieșirii: Comutare la tensiune zero
Caracteristici suplimentare
Tipul configurației produsului: Configurație releu
Suport de montare: Șină DIN simetrică
Curent nominal [In]: 12 A
Tensiune de ieșire: 24...280 V c.a.
Tensiune circuit de control [Uc]: 200...265 V c.a.
Cuplu de strângere: 0,5...0,8 N.m la intrare, 0,5...0,8 N.m la ieșire
Conexiuni - borne: Borne cu șurub: 1 x 0,3...1 x 1,5 mm², (AWG 22...AWG 16) la intrare, Borne cu șurub: 1 x 0,3...1 x 2,5 mm², (AWG 22...AWG 14) la ieșire
Capacitate maximă: 10 pF la intrare/ieșire
Rezistență de izolație: 1000 MOhm la 500 V DC
Indicație locală: LED (verde) pentru starea intrării
Tensiune minimă de comutare: 200 V c.a. pornire
Tensiune maximă de comutare: 90 V c.a. oprire
Curent de intrare: 2,5...3,5 mA
Tip ieșire solid-state: ieșire SCR, comutare la tensiune zero
Curent de sarcină: 0,15…12 A
Parametri tehnici
Supra tensiune tranzitorie: 600 V
Supra curent: 715 A pentru 16,6 ms, 750 A pentru 20 ms
Cădere de tensiune maximă: <1,3 V la pornire
Putere motor: 0,33 CP la 40 °C 240 V c.a.
I²t maxim pentru protecția cu siguranță: 2560 A².s pentru 10 ms la 50 Hz, 2330 A².s pentru 8,33 ms la 60 Hz
Curent de scurgere maxim: 0,1 mA la oprire
DV/dt: 500 V/µs în stare oprită la tensiune maximă
Timp de răspuns: 0,5 cicluri (pornire), 30 ms (oprire)
Factor de putere: 0,5 (la sarcină maximă)
Categorie de supratensiune: III
Caracteristici fizice
Lățime: 18 mm
Înălțime: 90,3 mm
Buton de testare: Fără buton de testare
Adâncime: 83,7 mm
Caracteristici de mediu
Rezistență la flacără: V0 conform UL 94
Rigiditate dielectrică: 4 kV CA între intrare și ieșire, 4 kV CA între intrare sau ieșire și carcasă
Grad de poluare: 2
Standarde: IEC 60950-1, IEC 61000, IEC 62314
Certificări ale produsului: CSA, UL
Marcaj: CE
Grad de protecție IP: IP20
Temperatura ambiantă în timpul funcționării: -30 până la 80 °C
Temperatura ambiantă în timpul depozitării: -30 până la 100 °C
