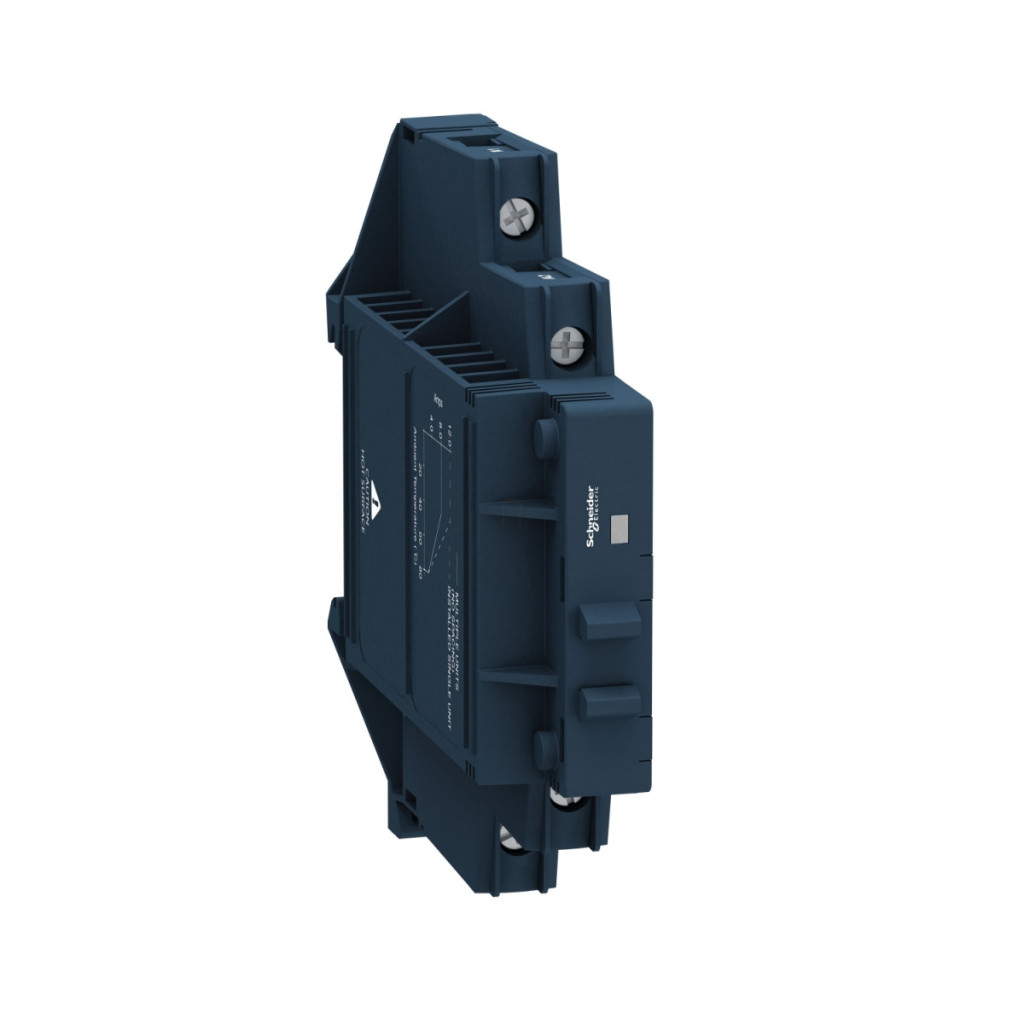

Schneider Electric Harmony SSM1A312BD este un releu monofazat cu semiconductori extrem de fiabil, care face parte din familia de produse Harmony Solid State Modular Relays. Acest releu compact, montabil pe șină DIN, funcționează în modul de comutare la tensiune zero, ceea ce este deosebit de avantajos în aplicațiile în care tranzienții de comutare trebuie să fie minimizați. Dispozitivul are un curent nominal de 12 A și poate fi utilizat într-o gamă largă de tensiuni de ieșire de 48-600 V c.a., în timp ce circuitul de control poate fi acționat cu o tensiune de 4-32 V c.c. Releul SSM1A312BD este o alegere excelentă pentru sistemele de automatizare industrială, în special în medii în care este necesară comutarea frecventă și în care durata de viață a releelor electromecanice convenționale ar fi limitată. Datorită designului său solid-state, nu există piese mobile, astfel încât uzura mecanică este practic eliminată. Tehnologia Zero Voltage Switching asigură că comutarea are loc întotdeauna la trecerea prin zero a undei sinusoidale, reducând astfel interferențele electromagnetice (EMI) și mărind durata de viață a sarcinilor conectate. Din punct de vedere tehnic, SSM1A312BD are o serie de parametri demni de menționat. Ieșirea SCR (Silicon Controlled Rectifier) poate suporta curenți de sarcină de la 0,15 la 12 A și are o protecție impresionantă la supratensiune: poate rezista la supratensiuni tranzitorii de până la 1200 V. Timpul de pornire este de numai 0,5 cicluri, același lucru fiind valabil și pentru timpul de oprire, ceea ce asigură un timp de răspuns extrem de rapid. Căderea maximă de tensiune a releului în starea de pornire este mai mică de 1,3 V, ceea ce înseamnă un consum eficient de energie. Rezistența sa de izolație este de 1000 MOhm la 500 V CC, ceea ce asigură o izolație electrică excelentă între circuitele de intrare și ieșire. Produsul are o rigiditate dielectrică de 4 kV CA între părțile de intrare/ieșire și între partea de intrare sau ieșire și carcasă. SSM1A312BD are dimensiuni practice - are doar 18 mm lățime, 90,3 mm înălțime și 83,7 mm adâncime. Această dimensiune compactă permite instalarea densă în dulapuri de comutare, unde economisirea spațiului este un factor important. Produsul are protecție IP20 și poate fi utilizat într-un interval larg de temperaturi de funcționare (de la -30 °C la 80 °C). Este important de reținut că curentul maxim de sarcină depinde de temperatura ambiantă și de condițiile de instalare, așa cum se arată în curbele de reducere a puterii produsului. Când este instalat singur, dacă se află la o distanță de cel puțin 18 mm de componentele adiacente, releul poate suporta un curent de sarcină mai mare decât atunci când mai multe unități sunt amplasate una lângă alta.
Relee cu semiconductori Schneider Electric Harmony - Date tehnice SSM1A312BD
Caracteristici generale
Familia de produse: Relee cu semiconductori Harmony
Denumire scurtă: SSM
Tipul produsului: Releu modular pe șină DIN
Număr de canale: 1
Număr de faze: 1 fază
Mod de comutare ieșire: Comutare la tensiune zero
Informații suplimentare
Tip configurație produs: Configurație releu
Metodă de montare: Șină DIN simetrică
Curent nominal: 12 A
Tensiune de ieșire: 48...600 V c.a.
Tensiune circuit de control: 4...32 V c.c.
Cuplu de strângere: 0,5...0,8 N·m la intrare, 0,5...0,8 N·m la ieșire
Conectori: Terminale cu șurub: 1 x 0,3...1 x 1,5 mm², (AWG 22...AWG 16) la intrare, terminale cu șurub: 1 x 0,3...1 x 2,5 mm², (AWG 22...AWG 14) la ieșire
Capacitate maximă: 10 pF intrare/ieșire
Rezistență de izolație: 1000 MOhm la tensiune de 500 V CC
Indicație locală: LED (verde) pentru a indica starea intrării
Parametri de comutare
Tensiune minimă de comutare: 4 V CC la pornire
Tensiune maximă de comutare: 1 V CC la oprire
Curent de intrare: 9...11 mA
Tip ieșire solid-state: ieșire SCR, comutare la tensiune zero
Curent de sarcină: 0,15...12 A Supra tensiune tranzitorie: 1200 V Supracurent: 715 A pentru 16,6 ms, 750 A pentru 20 ms
Cădere maximă de tensiune: <1,3 V la pornire
Putere motor: 0,33 CP la 40 °C 240 V c.a.
I²t maxim pentru protecția cu siguranță: 2560 A².s până la 10 ms la 50 Hz, 2330 A².s până la 8,33 ms la 60 Hz
Curent maxim de scurgere: 0,2 mA la oprire
Parametri de performanță
DV/dt: 500 V/µs în stare oprit la tensiune maximă
Timp de răspuns: 0,5 cicluri (pornire), 0,5 cicluri (oprire)
Factor de putere: 0,5 (la sarcină maximă)
Categorie de supratensiune: III
Caracteristici fizice
Lățime: 18 mm
Înălțime: 90,3 mm
Adâncime: 83,7 mm
Parametri de mediu
Rezistență la flacără: V0 conform UL 94
Rigiditate dielectrică: 4 kV CA între intrare/ieșire, 4 kV CA între intrare sau ieșire și carcasă
Grad de poluare: 2
Standarde: IEC 60950-1, IEC 61000, IEC 62314
Certificări ale produsului: CSA, UL
Marcaje: CE
Grad de protecție IP: IP20
Temperatura ambiantă în timpul funcționării: -30...80 °C
Temperatura ambiantă în timpul depozitării: -30...100 °C
