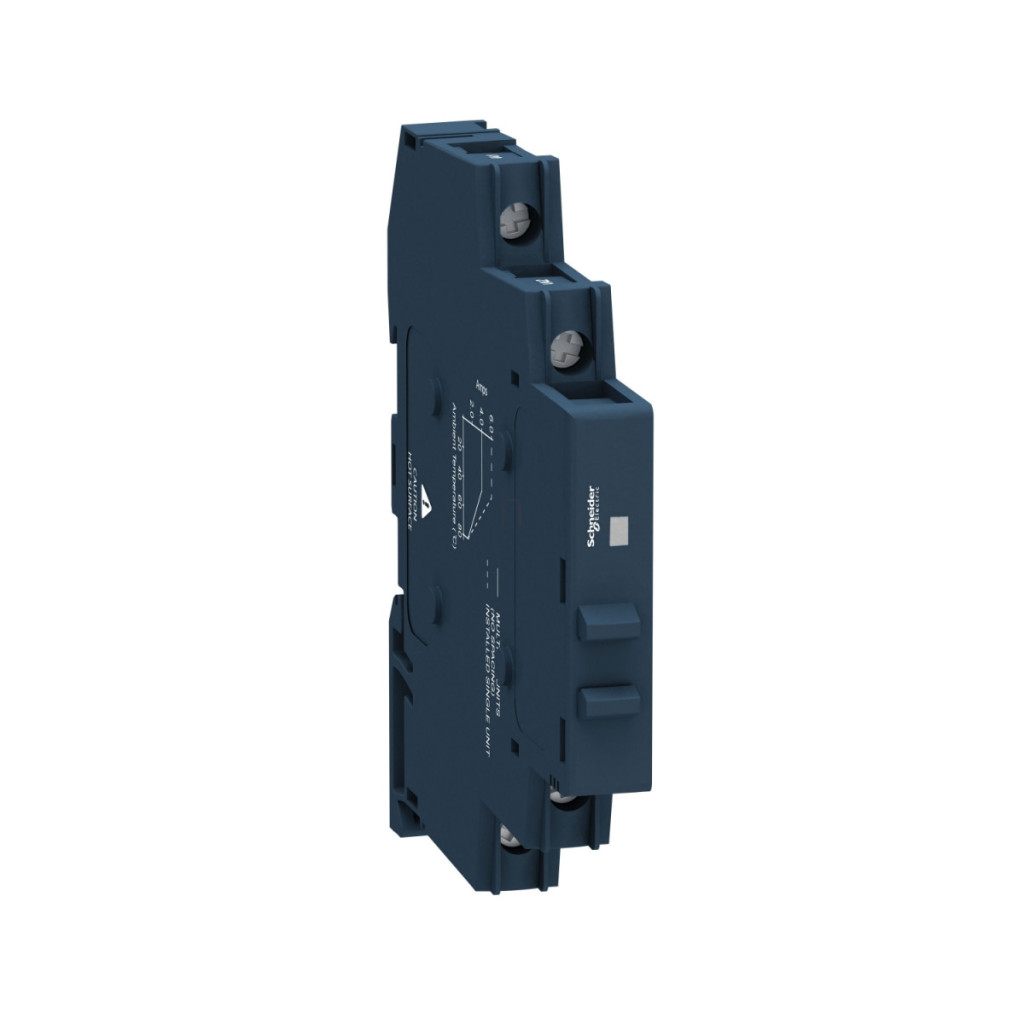

Modelul Schneider Electric Harmony Solid State Modular Relays SSM1D36BD este un releu cu stare solidă de comutare CC, cu un singur canal, extrem de fiabil, care reprezintă alegerea perfectă pentru sistemele de automatizare industrială. Acest releu modern cu ieșire MOSFET este soluția ideală pentru aplicații în care timpul de comutare rapid, durata lungă de viață și dimensiunile compacte sunt importante. SSM1D36BD este un model monofazat, montabil pe șină DIN, ideal pentru medii industriale. Are o gamă de tensiune a circuitului de control de 4-32 V c.c. și o gamă de tensiune de ieșire de 1-100 V c.c., ceea ce îl face versatil pentru utilizarea într-o varietate de aplicații c.c. Curentul nominal de 6 A și supracurentul de 60 A (până la 10 ms) îl fac ideal pentru comutarea sarcinilor mici și medii. Funcționarea SSM1D36BD este indicată de un LED verde care arată starea de intrare, oferind o monitorizare ușoară în timpul funcționării echipamentului. Performanțele și caracteristicile sale tehnice sunt impresionante: rezistența în stare activă de 0,1 ohmi minimizează pierderile de căldură, în timp ce căderea de tensiune mai mică de 0,6 V asigură o funcționare optimă. Releul are un timp de răspuns extrem de rapid - timpul său de pornire este de numai 1,7 ms, iar timpul de oprire este de 0,3 ms, ceea ce poate fi esențial în aplicații în care sincronizarea precisă este esențială. Curentul de scurgere în stare oprită este extrem de scăzut, de numai 0,1 mA. Curentul de intrare variază între 8 și 11 mA, cu o tensiune minimă de comutare de 4 V CC la pornire și 1 V CC la oprire. Designul compact al SSM1D36BD (11 mm lățime, 90,3 mm înălțime, 83,7 mm adâncime) permite o instalare care economisește spațiu. Releul are un grad de protecție IP20 și poate fi utilizat într-un interval de temperatură de funcționare de la -30 °C la +80 °C, asigurând o funcționare fiabilă chiar și în condiții extreme. Dispozitivul respectă standardele internaționale stricte (IEC 62314, IEC 61000, IEC 60950-1) și este certificat UL, CSA și CE. Releul cu semiconductori Schneider Electric SSM1D36BD este echipat cu terminale cu șurub care pot fi strânse cu un cuplu de 0,5-0,8 Nm atât pe partea de intrare, cât și pe partea de ieșire. Terminalele de intrare pot fi utilizate pentru cabluri cu o secțiune transversală de 0,3-1,5 mm² (AWG 22-16), în timp ce terminalele de ieșire pot fi utilizate pentru cabluri cu o secțiune transversală de 0,3-2,5 mm² (AWG 22-14). Releul are o rezistență de izolație remarcabilă de 1000 MOhm la 500 V CC și o rigiditate dielectrică de 4 kV CC între intrare/ieșire și între intrare sau ieșire și carcasă, oferind un nivel ridicat de protecție.
Relee cu semiconductori Schneider Electric Harmony - Date tehnice SSM1D36BD
Caracteristici principale
Familia de produse: Relee cu semiconductori Harmony
Denumire scurtă a produsului: SSM
Tipul produsului: Rele modular pe șină DIN
Număr de canale: 1
Număr de faze: 1 fază
Mod de comutare a ieșirii: Comutare CC
Date suplimentare
Tip configurație produs: Configurație releu
Suport de montare: Șină DIN simetrică
Curent nominal [In]: 6 A
Tensiune de ieșire: 1...100 V DC
Tensiune circuit de control [Uc]: 4...32 V DC
Cuplu de strângere: 0,5...0,8 N.m la intrare, 0,5...0,8 N.m la ieșire
Conectori - borne: Borne cu șurub: 1 x 0,3...1 x 1,5 mm², (AWG 22...AWG 16) intrare, Terminale cu șurub: 1 x 0,3...1 x 2,5 mm², (AWG 22...AWG 14) la ieșire
Capacitate maximă: 10 pF intrare/ieșire
Rezistență de izolație: 1000 MOhm la 500 V CC
Indicație locală: LED (verde) pentru starea intrării
Tensiune minimă de comutare: 4 V CC pornire
Tensiune maximă de comutare: 1 V CC oprire
Curent de intrare: 8…11 mA
Tip ieșire solid state: Ieșire Mosfet, comutare DC
Curent de sarcină: 0,0025…6 A
Supra tensiune tranzitorie: 100 V
Supracurent: 60 A pentru 10 ms
Cădere de tensiune maximă: <0,6 V la pornire
Rezistență: 0,1 Ohm la pornire
Curent de scurgere maxim: 0,1 mA la oprire
Timp de răspuns: 1,7 ms (pornire), 0,3 ms (oprire)
Categorie de supratensiune și dimensiuni
Categorie de supratensiune: III
Lățime: 11 mm
Înălțime: 90,3 mm
Adâncime: 83,7 mm
Parametri de mediu
Rezistență la flacără: V0 conform UL 94
Rigiditate dielectrică: 4 kV DC intrare/ieșire, 4 kV DC intrare sau ieșire către carcasă
Grad de poluare: 2
Standarde: IEC 62314, IEC 61000, IEC 60950-1
Certificări de produs: UL, CSA
Marcaj: CE
Grad de protecție IP: IP20
Temperatura ambiantă în timpul funcționării: -30…80 °C
Temperatură ambiantă în timpul depozitării: -30…100 °C
