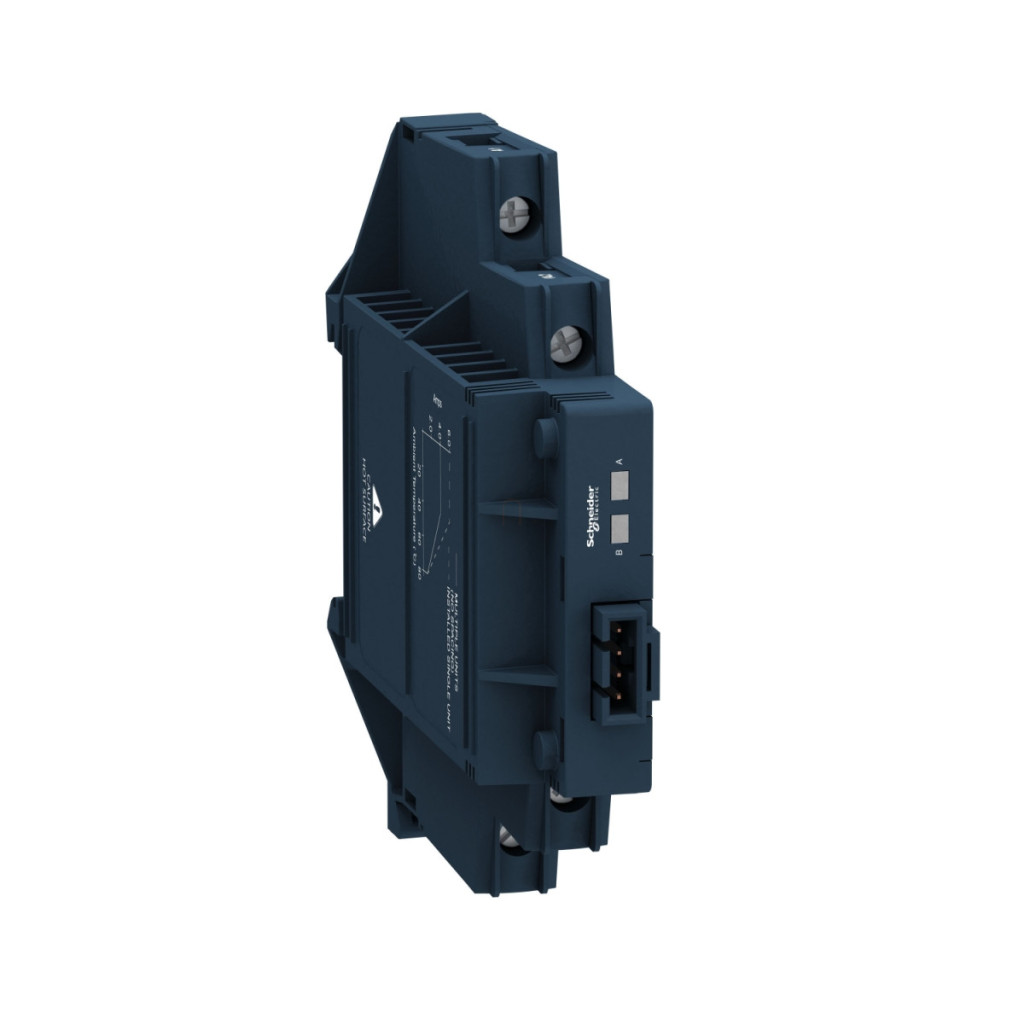

SSM2A16BDR este o completare excelentă a gamei de produse Harmony Solid State Relays de la Schneider Electric. Este un releu modular cu stare solidă, montabil pe șină DIN, care oferă numeroase avantaje față de releele electromecanice tradiționale. Acest dispozitiv cu două canale, monofazat, este alegerea ideală pentru aplicații care necesită comutare frecventă, durată lungă de viață și funcționare fiabilă. Releul cu semiconductori SSM2A16BDR funcționează cu comutare aleatorie a tensiunii, ceea ce reduce semnificativ perturbațiile tranzitorii de comutare. Dispozitivul poate fi acționat cu o tensiune de control de 4-32 V c.c., în timp ce tensiunea de ieșire comutabilă variază între 24 și 280 V c.a. Releul poate comuta un curent nominal de 6 A, ceea ce este mai mult decât suficient pentru majoritatea aplicațiilor industriale și de automatizare a clădirilor. Starea de funcționare a dispozitivului este indicată de un LED verde, astfel încât starea de intrare este întotdeauna vizibilă, ceea ce facilitează depanarea și funcționarea. În ceea ce privește parametrii tehnici, SSM2A16BDR este deosebit de impresionant: poate comuta un curent de sarcină de 0,15-6 A, are o supratensiune tranzitorie de 600 V și o capacitate de rezistență la supracurent de 715 A pentru 16,6 ms și 750 A pentru 20 ms. Căderea maximă de tensiune în starea pornită este mai mică de 1,3 V, ceea ce asigură o funcționare extrem de eficientă din punct de vedere energetic. Viteza de comutare este, de asemenea, remarcabilă: timpul de răspuns este de 0,1 ms la pornire și de 0,5 cicluri la oprire. Releul poate controla direct un motor cu o putere maximă de 0,16 cai putere la 40 °C și o tensiune de alimentare de 240 V c.a. Dispozitivul are o ieșire SCR (tiristor), care minimizează interferențele electromagnetice datorită comutării aleatorii a tensiunii. SSM2A16BDR este extrem de ușor de instalat datorită montării simetrice pe o șină DIN standard. Conectarea se face cu borne cu șurub: la intrare se pot utiliza cabluri cu o secțiune transversală de 0,3-1,5 mm² (AWG 22-16), iar la ieșire se pot utiliza cabluri cu o secțiune transversală de 0,3-2,5 mm² (AWG 22-14). Cuplul de strângere este de 0,5-0,8 Nm atât la intrare, cât și la ieșire. Dispozitivul are dimensiuni compacte: 18 mm lățime, 90,3 mm înălțime și 84,4 mm adâncime, ceea ce permite o instalare care economisește spațiu chiar și în dulapuri de comutație înguste. Releul are protecție IP20 și poate fi utilizat într-un interval larg de temperaturi, de la -30 °C la +80 °C. Produsul este conform cu numeroase standarde internaționale, inclusiv IEC 62314, IEC 60950-1 și IEC 61000, și este certificat UL și CSA, garantând calitatea și siguranța.
Relee cu semiconductori Schneider Electric Harmony - SSM2A16BDR - Releu cu semiconductori SSM, comutare momentană, 2NO, 24 - 280 V c.a., 6 A, 24 V c.c. date tehnice
Caracteristici cheie
Familia de produse: Relee cu semiconductori Harmony
Denumire scurtă a dispozitivului: SSM
Tipul produsului sau componentului: Releu modular montabil pe șină DIN
Număr de canale: 2
Număr de faze: 1 fază
Mod de comutare a ieșirii: Comutare tensiune aleatorie
Caracteristici suplimentare
Tip configurație produs: Configurație releu
Suport de montare: Șină DIN simetrică
Curent nominal [In]: 6 A
Tensiune de ieșire: 24...280 V c.a.
Tensiune circuit de control [Uc]: 4...32 V c.c.
Cuplu de strângere: 0,5...0,8 N.m la intrare, 0,5...0,8 N.m la ieșire
Conexiuni - blocuri terminale: Terminale cu șurub: 1 x 0,3...1 x 1,5 mm², (AWG 22...AWG 16) la intrare; Terminale cu șurub: 1 x 0,3...1 x 2,5 mm², (AWG 22...AWG 14) la ieșire
Capacitate maximă: 10 pF între intrare și ieșire
Rezistență de izolație: 1000 MOhm la 500 V CC
Indicație locală: LED (verde) pentru starea intrării
Tensiune minimă de comutare: 4 V CC pornire
Tensiune maximă de comutare: 1 V CC oprire
Curent de intrare: 14…16,87 mA
Tip ieșire solid-state: ieșire SCR, Comutare aleatorie a tensiunii
Curent de sarcină: 0,15…6 A
Supra tensiune tranzitorie: 600 V
Supra curent: 715 A pentru 16,6 ms, 750 A pentru 20 ms
Cădere de tensiune maximă: <1,3 V la pornire
Putere motor: 0,16 CP la 40 °C la 240 V c.a.
I²t maxim pentru topire: 2560 A².s până la 10 ms la 50 Hz, 2330 A².s până la 8,33 ms la 60 Hz
Curent de scurgere maxim: 0,1 mA la oprire
Specificații tehnice
DV/dt: 500 V/µs în stare oprită la tensiune maximă
Timp de răspuns: 0,5 cicluri (oprit), 0,1 ms (pornire)
Factor de putere: 0,5 (la sarcină maximă)
Categorie de supratensiune: III
Lățime: 18 mm
Înălțime: 90,3 mm
Buton de testare: Fără buton de testare
Adâncime: 84,4 mm
Caracteristici de mediu
Rezistență la flacără: V0 conform UL 94
Rigiditate dielectrică: 2,5 kV CA între intrare/ieșire, 2,5 kV CA între intrare sau ieșire și carcasă
Grad de poluare: 2
Standarde: IEC 62314, IEC 60950-1, IEC 61000
Certificări ale produsului: UL, CSA
Marcaj: CE
Grad de protecție IP: IP20
Temperatura ambiantă în timpul funcționării: -30 până la 80 °C
Temperatura ambiantă în timpul depozitării: -30 până la 100 °C
