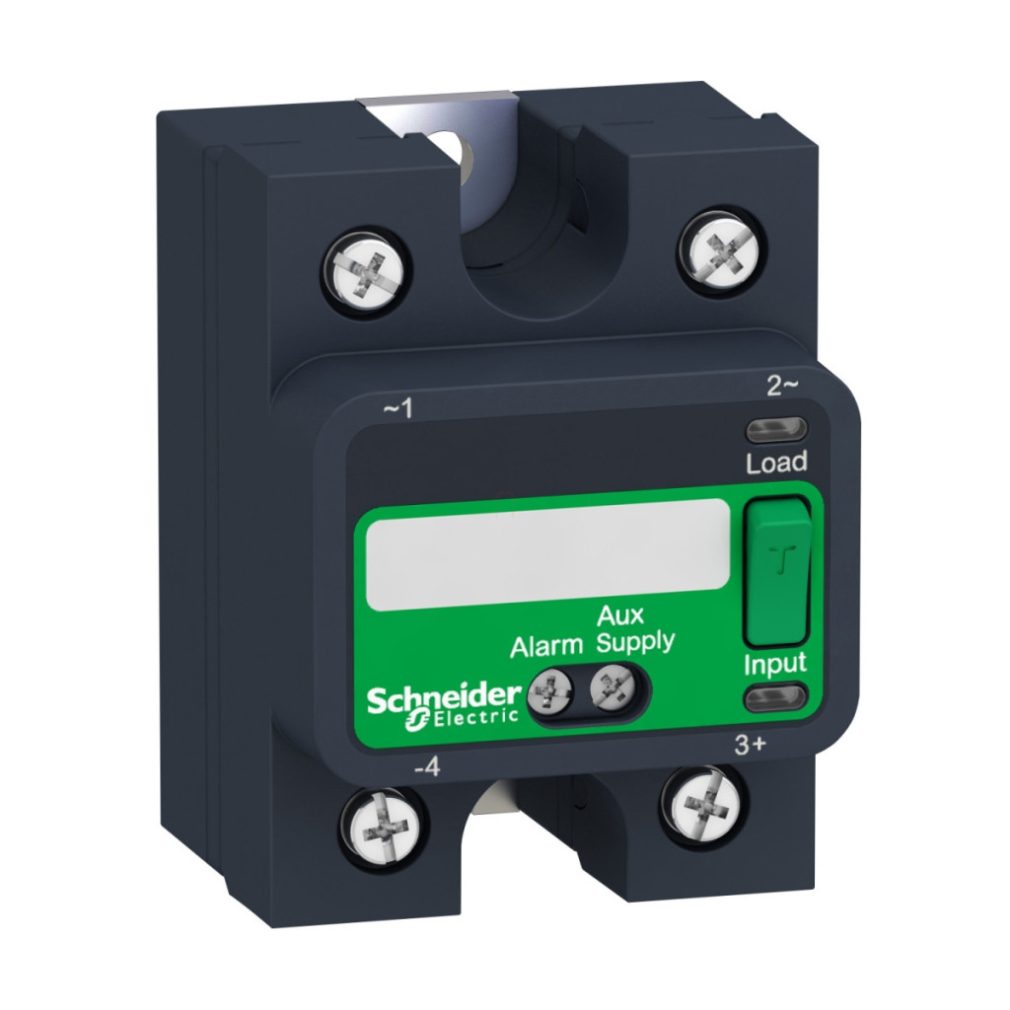

Schneider Electric SSP1A125BDS este un releu solid state de ultimă generație din gama Harmony, oferind o soluție ideală pentru sarcini industriale de comutare. Acest releu monofazat montat pe panou are un curent nominal de 25 A și este o alegere excelentă pentru aplicații în care sunt importante comutarea fiabilă, cu durată lungă de viață și controlul precis al puterii. SSP1A125BDS funcționează cu tehnologie de comutare cu tensiune zero, care reduce semnificativ zgomotul de comutare și interferențele electromagnetice. Releul are un tip de ieșire SCR (redresor controlat cu siliciu), care asigură o funcționare precisă și o durată lungă de viață. Gama de tensiune de ieșire de 24-300 V c.a. și gama de curent de sarcină de 0,15-25 A ale produsului permit o gamă largă de aplicații. Circuitul de control funcționează într-un interval de tensiune de 4-32 V c.c. și necesită doar un curent de intrare de 10 mA la 12 V c.c. Releul este, de asemenea, echipat cu o funcție de diagnosticare inteligentă și un tampon termic, care sporește siguranța și îmbunătățește disiparea căldurii. SSP1A125BDS are caracteristici tehnice remarcabile. Pe partea de intrare, tensiunea minimă de comutare este de 4 V c.c. la pornire, în timp ce tensiunea maximă de oprire este de 1 V c.c. Timpul de răspuns este extrem de rapid: doar 0,5 cicluri atât pentru pornire, cât și pentru oprire. Releul are capacități impresionante de gestionare a supracurentului - poate gestiona o supratensiune de 250 A timp de 16,6 ms, cu o valoare I²t de 259 A²s la 8,33 ms la 60 Hz și 258 A²s la 10 ms la 50 Hz. Produsul este compatibil cu protecțiile de tip 1 (întrerupător miniatural de 25 A, curba B) și de tip 2 (întrerupător miniatural de 20 A, curba B). Curentul maxim de scurgere în stare oprit este de numai 1 mA, în timp ce căderea maximă de tensiune în stare pornit este mai mică de 1,15 V. Valoarea DV/dt este de 500 V/µs în stare oprit la tensiune maximă, iar factorul de putere este de 0,5 la sarcină maximă. SSP1A125BDS are o putere nominală de control al motorului de 0,5 CP la 120 V c.a. și 1 CP la 240 V c.a. SSP1A125BDS are proprietăți de izolare ridicate, inclusiv o rezistență de izolare de 1000 MOhm la 500 V c.c. și o rigiditate dielectrică de 4 kV c.a. între intrare/ieșire și carcasă. Rezistența la tensiune de impuls este de 6 kV între carcasa de ieșire și intrare/ieșire. Releul are un grad de protecție IP20 și este conform cu mai multe standarde internaționale, inclusiv certificările EAC, CSA, UL și CE. Datele sale privind fiabilitatea în materie de siguranță sunt, de asemenea, remarcabile: valoarea B10d este de 1731395, și MTTFd de 1875,9 ani. Produsul funcționează într-un interval de temperatură de funcționare de la -40 °C la 80 °C și are un interval de temperatură de depozitare de la -40 °C la 125 °C. Gradul de poluare este 2, iar categoria de supratensiune este III.
Relee cu semiconductori Schneider Electric Harmony - Date tehnice SSP1A125BDS
Caracteristici principale
Familia de produse: Relee cu semiconductori Harmony
Accesorii incluse: Placă termică
Tipul produsului: Releu pentru montare pe panou
Denumirea scurtă a dispozitivului: SSP1
Suport de montare: Panou
Număr de faze: 1 fază
Curent nominal: 25 A
Tip ieșire solid state: Ieșire SCR, comutare la tensiune zero
Mod de comutare ieșire: Comutare la tensiune zero
Caracteristici suplimentare
Buton de testare: Cu buton de testare
Tensiune circuit de control: 4...32 V CC
Tensiune minimă de comutare: 4 V CC la pornire
Tensiune maximă de comutare: 1 V CC la oprire
Timp de răspuns: 0,5 cicluri (pornire), 0,5 cicluri (oprire) Curent de intrare: 10 mA la 12 V CC Tensiune de ieșire: 24...300 V CA Curent de sarcină: 0,15...25 A
Supra tensiune tranzitorie: 600 V
Supra curent: 250 A pentru până la 16,6 ms
I²t maxim pentru topire: 259 A².s la 8,33 ms la 60 Hz, 258 A².s la 10 ms la 50 Hz
Tip de coordonare: Tip 1 - întrerupător automat miniatural (MCB) de 25 A - curbă B, Tip 2 - întrerupător automat miniatural (MCB) - curbă B
Curent maxim de scurgere: 1 mA în stare oprită
Cădere maximă de tensiune: <1,15 V în stare pornită
DV/dt: 500 V/µs când este oprit la tensiunea maximă
Factor de putere: 0,5 (la sarcină maximă)
Putere nominală de control a motorului: 0,5 CP 120 V c.a., 1 CP 240 V c.a.
Caracteristici tehnice
Rezistență de izolație: 1000 MOhm la 500 V c.c.
Capacitate maximă: 10 pF pentru intrare/ieșire
Rigiditate dielectrică: 4 kV AC pentru intrare/ieșire, 4 kV AC între intrare sau ieșire și carcasă
Rezistență nominală la tensiune de impuls: 6 kV între ieșire și carcasă, 6 kV între intrare și ieșire
Rezistență termică: 0,8 °C/W între conexiune și carcasă
Afișaj LED: LED verde aprins continuu când butonul de control intrare/testare este acționat, LED galben aprins continuu sub sarcină, LED galben intermitent când sarcina este pornită, LED roșu continuu pentru circuit deschis la intrarea de control, LED roșu intermitent când sarcina este oprită/scurtcircuit
Curent maxim de ieșire al alarmei: 30 mA la 32 V CC
Curent minim de sarcină: 150 mA
Grad de protecție IP: IP20
Parametri de mediu
Temperatura ambiantă de funcționare: -40...80 °C
Temperatura ambiantă de depozitare: -40...125 °C
Grad de poluare: 2
Categorie de supratensiune: III
Certificări ale produsului: EAC, CSA, UL, CE
