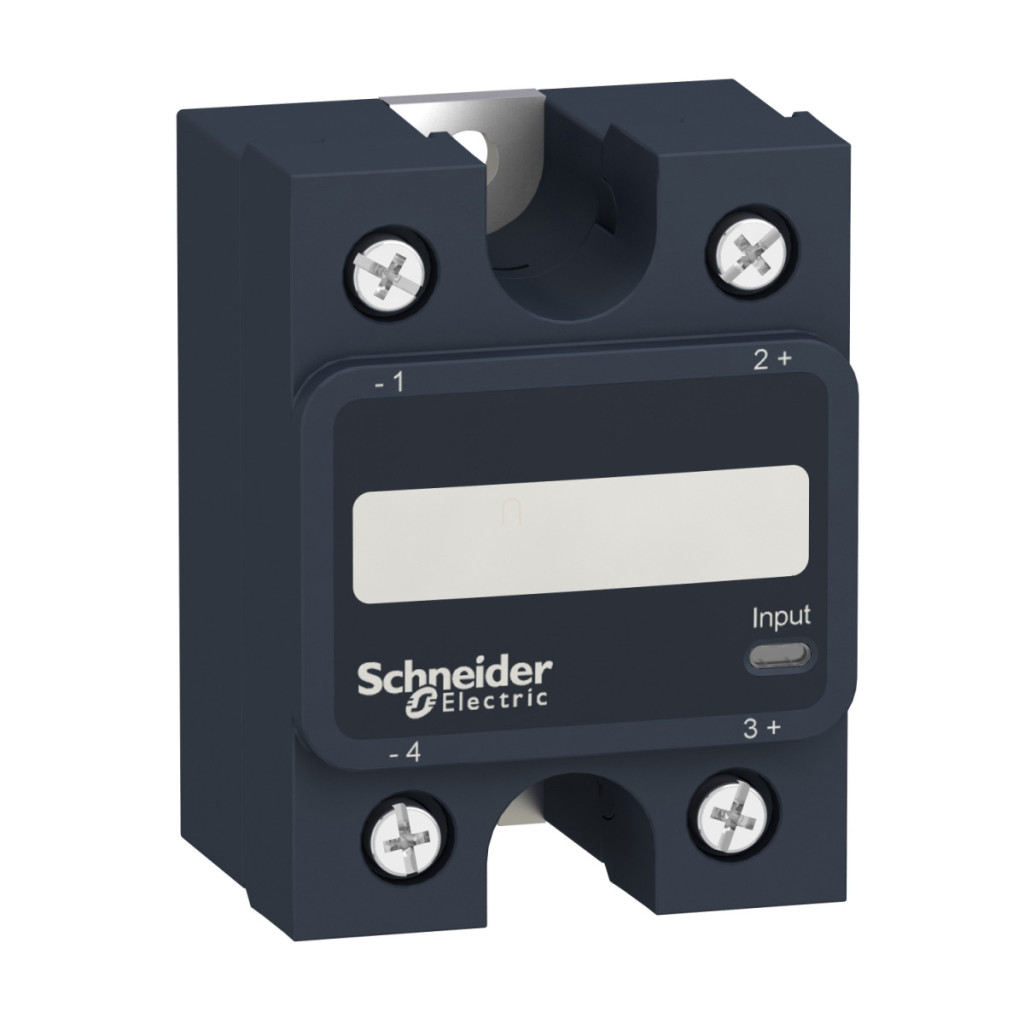

Releul cu semiconductori SSP1A150BDT, parte a gamei de produse Harmony Solid State Relays de la Schneider Electric, este un dispozitiv de control extrem de fiabil, montat pe panou, conceput special pentru aplicații industriale de înaltă performanță. Acest releu monofazat utilizează tehnologia de comutare la tensiune zero, care minimizează tranzienții de comutare și reduce semnificativ interferențele electromagnetice (EMI) din sistem, protejând astfel echipamentele electronice sensibile. SSP1A150BDT are un curent nominal de 50 A și funcționează într-o gamă largă de tensiuni de ieșire de 24-300 V c.a., ceea ce îl face extrem de versatil pentru o varietate de aplicații industriale. Circuitul de control funcționează într-o gamă de tensiune de 3-32 V c.c., ceea ce îl face compatibil cu majoritatea PLC-urilor și sistemelor de control moderne. Starea de funcționare este indicată de un LED verde, ceea ce facilitează verificarea vizuală a stării sistemului. Tehnologia de ieșire SCR (Silicon Controlled Rectifier) cu trecere prin zero a releului asigură comutarea precisă și durata lungă de viață cu întreținere minimă. Produsul are specificații impresionante în ceea ce privește parametrii tehnici. Tensiunea minimă de comutare este de 3 V CC la pornire și 1 V CC la oprire. Timpul de răspuns în ambele direcții este extrem de rapid, de numai 0,5 cicluri. Curentul de intrare de control este de 10 mA la 12 V CC, asigurând o funcționare eficientă din punct de vedere energetic. Curentul de sarcină este reglabil între 0,15 și 50 A, supratensiunea tranzitorie este de 600 V, iar valoarea supracurentului este de 625 A pentru 16,6 ms. Valoarea maximă I²t este de 1621 A²s la 8,33 ms la 60 Hz și 1770 A²s la 10 ms la 50 Hz. În ceea ce privește tipul de coordonare, are un întrerupător de circuit miniatural (MCB) de tip 1 - 40 A - curbă B și un întrerupător de circuit miniatural (MCB) de tip 2 - 32 A (MCB) - curbă B. Curentul maxim de scurgere în stare oprită este de 1 mA, iar căderea maximă de tensiune în stare pornită este mai mică de 1,15 V. Valoarea DV/dt este de 500 V/µs în stare oprită la tensiunea maximă. Factorul de putere este de 0,5 la sarcina maximă, iar puterea nominală de control a motorului este de 0,75 CP la 120 V c.a. și 2 CP la 240 V c.a. Dispozitivul are protecție IP20, care protejează componentele interne de praf și obiecte străine.
Relee cu semiconductori Schneider Electric Harmony - Date tehnice SSP1A150BDT
Caracteristici generale
Familia de produse: Relee cu semiconductori Harmony
Accesorii: Placă de disipare a căldurii
Tipul produsului: Releu pentru montare pe panou
Denumire scurtă a produsului: SSP1
Metoda de montare: Panou
Număr de faze: 1 fază
Curent nominal: 50 A
Caracteristici de ieșire
Tip ieșire releu cu semiconductori: Comutare la tensiune zero, ieșire SCR
Mod de comutare ieșire: Comutare la tensiune zero
Tensiune de ieșire: 24...300 V c.a.
Curent de sarcină: 0,15...50 A
Supra tensiune tranzitorie: 600 V
Supra curent: 625 A pentru 16,6 ms
I²t maxim pentru dimensionare sigură: 1621 A².s la 8,33 ms la 60 Hz, 1770 A².s la 10 ms la 50 Hz
Tip de coordonare: Tip 1 - întrerupător automat miniatural de 40 A (MCB) - curbă B, tip 2 - întrerupător miniatural de 32 A (MCB) - Curba B
Curent de scurgere maxim: 1 mA în stare oprită
Cădere de tensiune maximă: <1,15 V în stare pornită
DV/dt: 500 V/µs în stare oprită la tensiune maximă
Factor de putere: 0,5 (la sarcină maximă)
Clasificare controler motor: 0,75 CP la 120 V c.a., 2 CP la 240 V c.a. Caracteristici de intrare Buton de testare: Fără buton de testare Tensiune circuit de control: 3...32 V c.c. Tensiune minimă de comutare: 3 V c.c. pentru pornire Tensiune maximă de comutare: 1 V c.c. pentru oprire Timp de răspuns: 0,5 cicluri (la pornire), 0,5 cicluri (la oprire) Curent de intrare: 10 mA la 12 V c.c. Caracteristici electrice Rezistență de izolație: 1000 MOhm la 500 V CC
Capacitate maximă: 10 pF între intrare și ieșire
Rigiditate dielectrică: 4 kV CA între intrare și ieșire, 4 kV c.a. între intrare sau ieșire și carcasă
Rezistență nominală la tensiune de impuls: 6 kV între ieșire și carcasă, 6 kV între intrare și ieșire
Conexiuni
Cuplu de strângere: 1,5...1,7 N.m la intrare, 2...2,2 N.m la ieșire
Conectori - terminale: Terminale cu șurub pentru diverse dimensiuni de cabluri, suport pentru conectori cu furcă și inel
Caracteristici termice
Rezistență termică: 0,45 °C/W de la conexiune la carcasă
Impedanța plăcii de transfer termic: 0,48 °C-in²/W la 25 psi
Indicatori
Indicator LED: LED verde pentru starea intrării
Protecție
Nivel de protecție IP: IP20
Date privind fiabilitatea
MTTFd: 1875,9 ani
B10d: 1731395
Mediu de funcționare
Temperatura ambiantă de funcționare: -40...80 °C
Temperatura ambiantă de depozitare: -40...125 °C
Grad de poluare: 2
Categorie de supratensiune: III
Certificate și conformitate
Certificate de produs: CE, UL, EAC, CSA
Marcaje: CE, EAC, CSA, UL
Standarde: IEC 62314, CSA C22.2 Nr. 14-13, IEC 60950-1, UL 508
