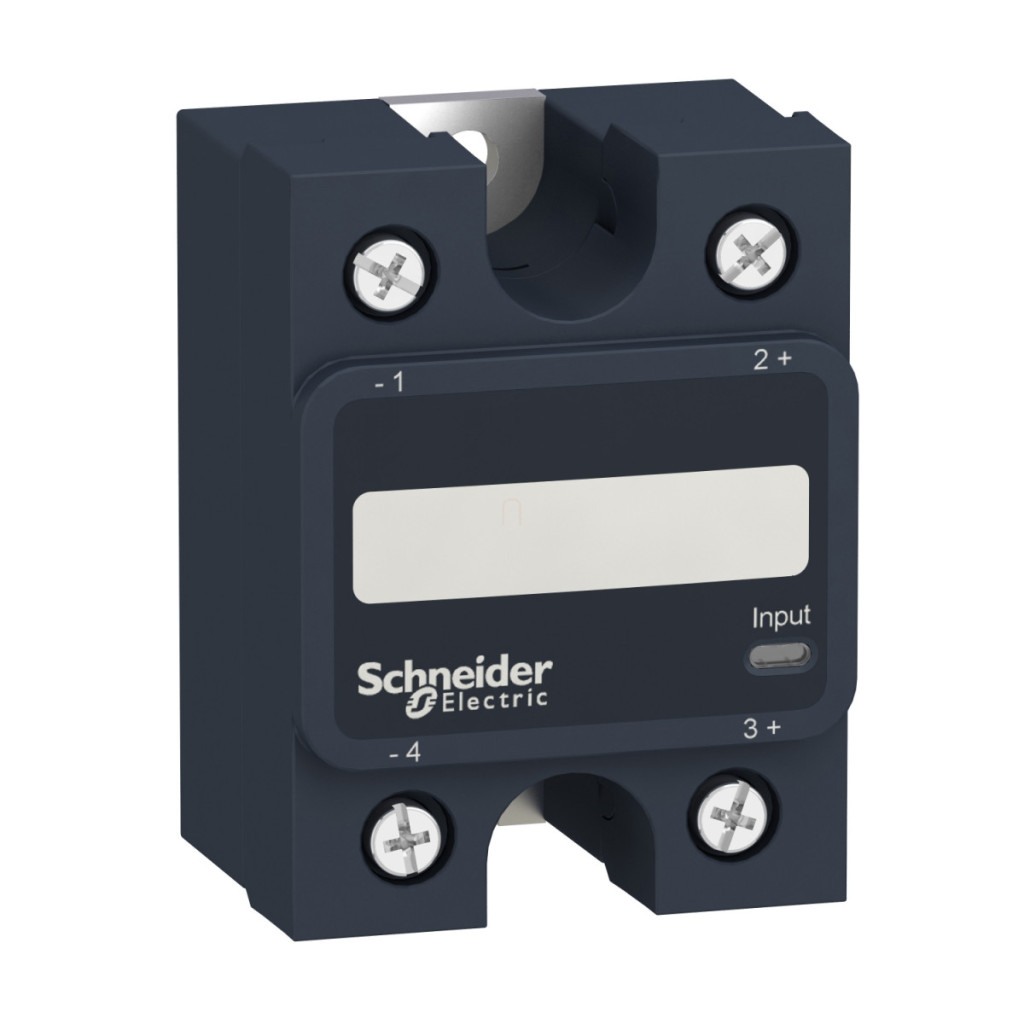

SSP1A150M7T, parte a gamei de produse Harmony Solid State Relays de la Schneider Electric, este un releu cu semiconductori extrem de fiabil și performant, conceput special pentru aplicații industriale. Acest dispozitiv monofazat, montat pe panou, funcționează cu tehnologie de comutare la tensiune zero, care reduce semnificativ zgomotul de comutare și interferențele electromagnetice, minimizând astfel efectele negative asupra sistemelor electronice sensibile. Relee SSP1A150M7T are un curent nominal de 50 amperi și este de tip SCR (Silicon Controlled Rectifier). Tensiunea circuitului său de control poate varia între 90-280 V c.a., în timp ce tensiunea sa de ieșire funcționează în intervalul 24-300 V c.a. Dispozitivul are un timp de răspuns la pornire de numai 25 ms și un timp de răspuns la oprire de 30 ms, asigurând o funcționare extrem de rapidă în sistemele automatizate. Produsul este dotat, de asemenea, cu un insert special de disipare a căldurii, care ajută în mod eficient la disiparea căldurii generate și îmbunătățește capacitatea de încărcare termică a dispozitivului. Releul are o serie de parametri tehnici remarcabili: poate rezista la un curent de suprasarcină de 625 A timp de până la 16,6 milisecunde, curentul său maxim de scurgere în stare oprit este de numai 1 mA, iar în stare pornit, căderea de tensiune nu depășește 1,15 V. Produsul are protecție IP20 și o temperatură de funcționare cuprinsă între -40 °C și +80 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. Un avantaj deosebit este faptul că SSP1A150M7T poate fi utilizat în combinație cu diverse radiatoare (SSRHP07, SSRHD10, SSRHP17), care permit obținerea unor valori de sarcină diferite în funcție de temperatura ambiantă, așa cum se arată în curbele de reducere a puterii din descrierea produsului. Conexiunile se realizează cu borne cu șurub, care sunt potrivite atât pentru cabluri cu fir, cât și pentru cabluri fără fir, precum și pentru borne cu papuc și inel. Releul cu semiconductori Schneider Electric SSP1A150M7T este alegerea ideală pentru controlul motoarelor (0,75 CP 120 V c.a. sau 2 CP 240 V c.a.) și aplicații care necesită comutări frecvente, cum ar fi controlul încălzirii, controlul iluminatului sau alte sarcini de control al proceselor industriale. Produsul este conform cu standardele internaționale și are certificări UL, CSA, CE și EAC, care garantează o funcționare sigură și standard pe diverse piețe. Fiabilitatea excelentă a releului este demonstrată și de valoarea sa MTTFd ridicată de 1875,9 ani și de valoarea sa B10d de 1731395 cicluri de comutare.
Relee cu semiconductori Schneider Electric Harmony - SSP1A150M7T - Releu cu semiconductori SSP pentru montare pe o placă de răcire, 1f, comutare la tensiune zero, 1NO, 24 - 300 V c.a., 50 A, 230 V c.a., cu radiator Date tehnice
Date generale
Familia de produse: Relee cu semiconductori Harmony
Tipul produsului sau al componentei: Releu pentru montare pe panou
Accesoriu inclus: Placă termică
Denumire scurtă a dispozitivului: SSP1
Număr de faze: 1 fază
Caracteristici electrice
Curent nominal [In]: 50 A
Tip ieșire solid-state: Comutare la tensiune zero, ieșire SCR
Mod de comutare ieșire: Comutare la tensiune zero
Tensiune circuit de control [Uc]: 90...280 V c.a. Tensiune minimă de comutare: 90 V c.a. pornire Tensiune maximă de comutare: 10 V c.a. oprire Timp de răspuns: 30 ms (oprire), 25 ms (pornire) Curent de intrare: 5...10 mA
Tensiune de ieșire: 24...300 V c.a.
Curent de sarcină: 0,15...50 A
Protecție la supratensiune: 600 V
Supra-curent: 625 A pentru până la 16,6 ms
I²t maxim pentru siguranță: 1621 A².s la 8,33 ms la 60 Hz, 1770 A².s la 10 ms la 50 Hz
Tip de coordonare: Tip 1 - întrerupător miniatural de 40 A (MCB) - curbă B, tip 2 - întrerupător miniatural de 32 A (MCB) - curbă B Curent maxim de scurgere: 1 mA în stare oprită Cădere maximă de tensiune: <1,15 V în stare pornită DV/dt: 500 V/µs în stare oprită la tensiune maximă
Factor de putere: 0,5 (la sarcină maximă)
Putere nominală de control a motorului: 0,75 CP la 120 V c.a., 2 CP la 240 V c.a.
Rezistență de izolație: 1000 MOhm la 500 V CC
Caracteristici mecanice
Capacitate maximă: 8 pF pentru intrare/ieșire
Rezistență dielectrică: 4 kV AC între intrare/ieșire, 4 kV AC între intrare sau ieșire și carcasă
Tensiune nominală de impuls [Uimp]: 6 kV între ieșire și carcasă, 6 kV între intrare și ieșire
Cuplu de strângere: 1,5...1,7 N.m la intrare, 2..,2,2 N.m la ieșire
Grad de protecție IP: IP20
Rezistență termică: 0,45 °C/W între joncțiune și carcasă
Impedanță radiator: 0,48 °C-in²/W la o presiune de 25 psi
Indicator LED: LED verde la intrare
Greutate netă: 89,2 g Date privind siguranța și fiabilitatea MTTFd = 1875,9 ani B10d = 1731395 Condiții de mediu Temperatura ambiantă în timpul funcționării: -40...80 °C Temperatura ambiantă în timpul depozitării: -40...125 °C Grad de poluare: 280 °C
Temperatura ambiantă în timpul depozitării: -40...125 °C
Grad de poluare: 2
Categorie de supratensiune: III
Standarde și certificări
Certificări ale produsului: UL, CSA, CE, EAC
Marcaje: CE, UL, CSA, EAC
Standarde: UL 508, CSA C22.2 Nr. 14-13, IEC 60950-1, IEC 62314
Conexiuni
Terminale cu șurub: 0,2...3,3 mm², (AWG 24...AWG 12) cu papuci de cablu pentru intrare
Terminale cu șurub: 0,5..,5,26 mm², (AWG 20...AWG 10) cu capăt de cablu pentru ieșire
Terminale cu șurub: 0,2...3,3 mm², (AWG 24...AWG 12) fără capăt de cablu pentru intrare
Terminale cu șurub: 0,5...8,26 mm², (AWG 20...AWG 8) fără capăt de cablu pentru ieșire
Conectori tip furcă: 9,2 x 4 mm pentru intrare
Terminale inelare: 9,2 x 4 mm pentru intrare
Conectori tip furcă: 11,7 x 4,5 mm pentru ieșire
Terminale inelare: 11,7 x 4,5 mm pentru ieșire
