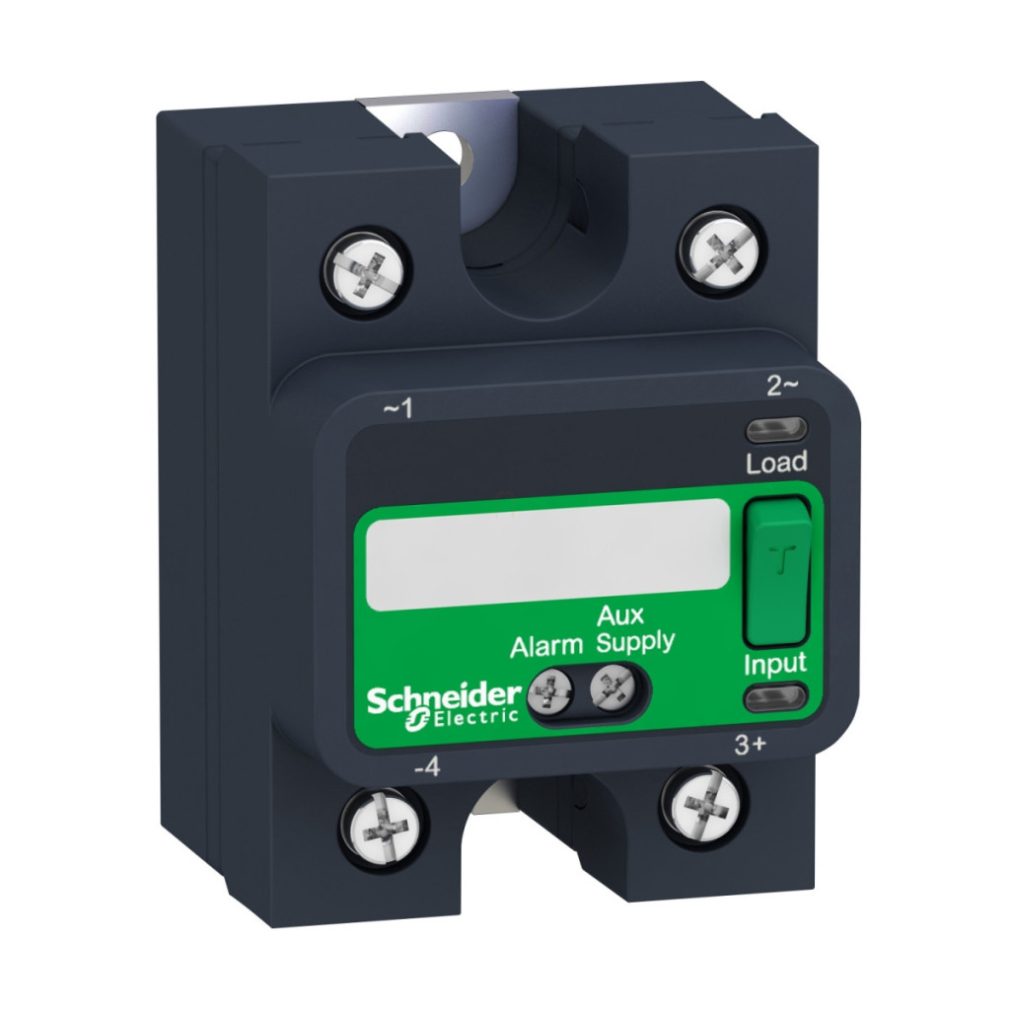

Relee cu semiconductori Schneider Electric Harmony - SSP1A4125BDS - Releu cu semiconductori SSP pentru montare pe placă de răcire, 1f, capacitate de tensiune zero, 1NO, buton de testare, 48 - 660 V c.a., 125 A, 24 V c.c., cu radiator Date tehnice
Caracteristici principale
Familia de produse: Relee cu semiconductori Harmony
Accesorii incluse: Placă radiator
Tip produs sau componentă: Releu pentru montare pe panou
Denumire scurtă dispozitiv: SSP1
Suport de montare: Panou
Număr de faze: 1 fază
Curent nominal: 125 A
Tip ieșire solid state: Ieșire SCR, comutare la tensiune zero
Mod de comutare ieșire: Comutare la tensiune zero
Caracteristici suplimentare
Buton de testare: Cu buton de testare
Tensiune circuit de control: 4...32 V CC
Tensiune minimă de comutare: 4 V CC la pornire
Tensiune maximă de comutare: 1 V CC la oprire
Timp de răspuns: 0,5 cicluri (la pornire), 0,5 cicluri (la oprire)
Curent de intrare: 7...12 mA
Tensiune de ieșire: 48...660 V c.a.
Curent de sarcină: 0,15...125 A Supra tensiune tranzitorie: 1200 V Supracurent: 1750 A pentru 16,6 ms I²t maxim pentru siguranțe: 12709 A².s pentru 8,33 ms la 60 Hz, 13950 A².s pentru 10 ms la 50 Hz
Tip de coordonare: Tip 1 - întrerupător miniatural (MCB) de 80 A - curbă caracteristică B, tip 2 - întrerupător miniatural (MCB) de 63 A - curbă caracteristică B
Curent de scurgere maxim: 1 mA în stare oprită
Cădere de tensiune maximă: <1,15 V în stare pornită
DV/dt: 500 V/µs în stare oprită la tensiune maximă
Factor de putere: 0,5 (la sarcină maximă)
Valori de control al motorului
2 CP 120 V c.a.
5 CP 240 V c.a.
10 CP 480 V c.a.
Caracteristici electrice
Rezistență de izolație: 1000 MOhm la 500 V c.c.
Capacitate maximă: 8 pF între intrare și ieșire
Rigiditate dielectrică: 4 kV c.a. între intrare și ieșire, 4 kV c.a. între intrare sau ieșire și carcasă
Tensiune nominală de impuls rezistentă: 6 kV între ieșire și carcasă, 6 kV între intrare și ieșire
Conexiuni
Cuplu de strângere: 1,5...1,7 N.m pentru intrare, 2...2,2 N.m pentru ieșire, 0,5...0,6 N.m la borna auxiliară
Conexiuni - borne: Borne cu șurub pentru diverse dimensiuni de cablu pentru intrare și ieșire
Borna de conexiune auxiliară/alarmă: Bornă cu șurub, 0,5...1,5 mm² (AWG 20...AWG 16) cu șurubelniță Philips cu fantă
Lumini indicatoare
Afișaj LED: LED, aprins continuu, verde pentru a indica starea PORNIT când butonul de intrare de control/testare este acționat
LED, aprins continuu, portocaliu pentru a indica starea PORNIT sub sarcină
LED, intermitent, portocaliu pentru a indica intrarea de control pentru alimentarea sarcinii
LED, continuu, roșu pentru a indica o întrerupere a intrării de control
LED, intermitent, roșu pentru a indica deconectarea sarcinii/scurtcircuitul
Caracteristici de mediu
Grad de protecție IP: IP20
Temperatura ambiantă de funcționare: -40...80 °C
Temperatură ambiantă de depozitare: -40...125 °C
Grad de poluare: 2
Categorie de supratensiune: III
Certificate
Certificate de produs: CE, EAC, UL, CSA
Marcaje: CE, EAC, CSA, UL
Standarde: CSA C22.2 Nr. 14-13, IEC 62314, UL 508, IEC 60950-1
