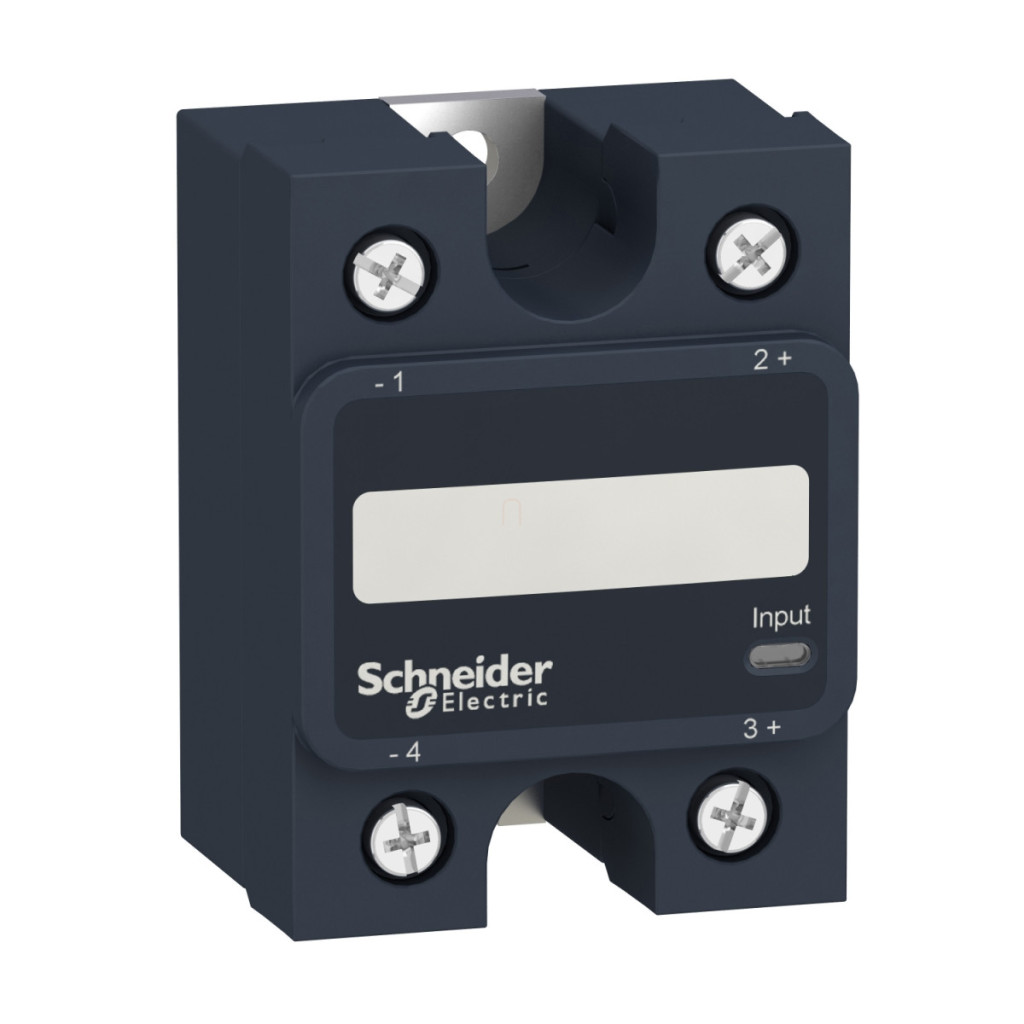

Schneider Electric SSP1A4125M7T este un releu solid state (SSR) monofazat avansat din seria Harmony, cu configurație de montare pe panou și tehnologie de comutare la tensiune zero. Acest releu cu o putere nominală de 125 A este proiectat pentru aplicații industriale de înaltă performanță, în care comutarea fiabilă, silențioasă și de lungă durată este esențială. Tehnologia Zero Voltage Switching minimizează zgomotul de comutare și generarea de căldură, deoarece releul comută numai atunci când tensiunea alternativă trece printr-o valoare apropiată de zero. Acest lucru reduce semnificativ interferențele electromagnetice (EMI) și supratensiunile bruște care pot deteriora echipamentele conectate. Tensiunea de control a intrării SSP1A4125M7T funcționează în intervalul 90-280 V c.a., în timp ce intervalul de comutare a ieșirii este de 48-660 V c.a., ceea ce îl face extrem de versatil într-o varietate de medii industriale. Produsul oferă performanțe ridicate și proprietăți excelente de gestionare termică. Plăcuța termică inclusă îmbunătățește disiparea căldurii, asigurând o durată de viață mai lungă și o funcționare mai fiabilă. Releul are o rezistență termică de numai 0,22 °C/W între conexiune și capac, iar placa termică are o impedanță de 0,48 °C-in²/W la o presiune de 25 psi. Pentru a optimiza temperatura, pot fi utilizate diverse radiatoare (SSRHP02, SSRHP05, SSRHP07) pentru a crește semnificativ performanța la temperaturi ambientale mai ridicate, așa cum se arată în curbele de sarcină. Intervalul de temperatură de funcționare al releului este de la -40 °C la 80 °C, oferind o flexibilitate excepțională pentru utilizarea în medii extreme. Caracteristicile tehnice ale SSP1A4125M7T includ o ieșire SCR (Silicon Controlled Rectifier), care oferă un curent de sarcină de 0,15-125 A. Caracteristicile electrice ale dispozitivului sunt remarcabile: capacitate de supracurent de 1750 A pentru până la 16,6 ms, 12709 A²s I²t la 8,33 ms la 60 Hz și 13950 A²s la 10 ms la 50 Hz. Curentul maxim de scurgere în stare oprită este de numai 1 mA, iar căderea maximă de tensiune în stare pornită este mai mică de 1,15 V. Aceste valori asigură funcționarea releului cu pierderi minime de energie și generare de căldură. Din punct de vedere al siguranței, produsul are o serie de caracteristici de protecție. Tipurile de coordonare includ tipul 1 cu un întrerupător automat miniatural (MCB) de 80 A cu caracteristici B și tipul 2 cu un întrerupător automat miniatural (MCB) de 63 A cu caracteristici B. Rezistența de izolație este de 1000 MOhm la 500 V CC, iar rigiditatea dielectrică este de 4 kV CA între intrare/ieșire și între intrare sau ieșire și carcasă. Tensiunea nominală de impuls (Uimp) este de 6 kV între ieșire și carcasă și între intrare și ieșire. Dispozitivul are un grad de protecție IP20. Produsul este conform cu standardele internaționale, inclusiv IEC 62314, UL 508, CSA C22.2 Nr. 14-13 și IEC 60950-1, și are certificări CSA, EAC, UL și CE.
Relee cu semiconductori Schneider Electric Harmony - Date tehnice SSP1A4125M7T
Caracteristici principale
Familia de produse: Relee cu semiconductori Harmony
Accesorii: Placă termică (placă de transfer termic)
Tipul produsului sau componentului: Releu cu montare pe panou (releu cu montare pe panou)
Denumire scurtă a dispozitivului: SSP1
Număr de faze: 1 fază
Curent nominal: 125 A
Tip ieșire solid state: Ieșire SCR, comutare la tensiune zero
Mod de comutare ieșire: Comutare la tensiune zero
Informații suplimentare
Buton de testare: Niciunul
Tensiune circuit de control: 90...280 V c.a.
Tensiune minimă de comutare: 90 V c.a. pornire
Tensiune maximă de comutare: 10 V c.a. oprire
Timp de răspuns: 30 ms (oprire), 25 ms (pornire) Curent de intrare: 5...10 mA Tensiune de ieșire: 48...660 V c.a.
Curent de sarcină: 0,15…125 A
Supra tensiune tranzitorie: 1200 V
Supraintensitate: 1750 A pentru până la 16,6 ms
Valoarea maximă I²t pentru topire: 12709 A².s la 8,33 ms la 60 Hz, 13950 A².s la 10 ms la 50 Hz
Tip de coordonare: Tip 1 - întrerupător automat miniatural de 80 A (MCB) - curbă B, tip 2 - întrerupător miniatural de 63 A (MCB) - Curba B
Curent maxim de scurgere: 1 mA în stare oprită
Cădere maximă de tensiune: <1,15 V în stare pornită
DV/dt: 500 V/µs în stare oprită la tensiune maximă
Factor de putere: 0,5 (la sarcină maximă)
Valoare nominală controler motor: 2 CP 120 V c.a., 5 CP 240 V c.a., 10 CP 480 V c.a.
Caracteristici electrice
Rezistență de izolație: 1000 MOhm la 500 V c.c.
Capacitate maximă: 8 pF pentru intrare/ieșire
Rigiditate dielectrică: 4 kV AC pentru intrare/ieșire, 4 kV AC între intrare sau ieșire și carcasă
Tensiune nominală de impuls rezistentă: 6 kV între ieșire și carcasă, 6 kV între intrare și ieșire
Caracteristici mecanice
Cuplu de strângere: 1,5...1,7 N.m la intrare, 2...2,2 N.m la ieșire
Conexiuni - blocuri terminale: Bornele cu șurub de diferite dimensiuni pentru intrare și ieșire, suport pentru conectori cu furcă și borne inelare
Rezistență termică: 0,22 °C/W între conexiune și carcasă
Impedanța radiatorului: 0,48 °C-in²/W la 25 psi
Indicator LED: LED, verde pentru intrare
Grad de protecție IP: IP20
Date privind fiabilitatea siguranței: B10d = 1731395, MTTFd = 1875,9 ani
Greutate netă: 89,2 g
Condiții de mediu
Temperatura aerului ambiant în timpul funcționării: -40…80 °C
Temperatura aerului ambiant în timpul depozitării: -40…125 °C
Grad de poluare: 2
Categorie de supratensiune: III
Certificări ale produsului: CSA, EAC, UL, CE
Marcaje: UL, CE, EAC, CSA
Standarde: IEC 62314, UL 508, CSA C22.2 Nr. 14-13, IEC 60950-1
