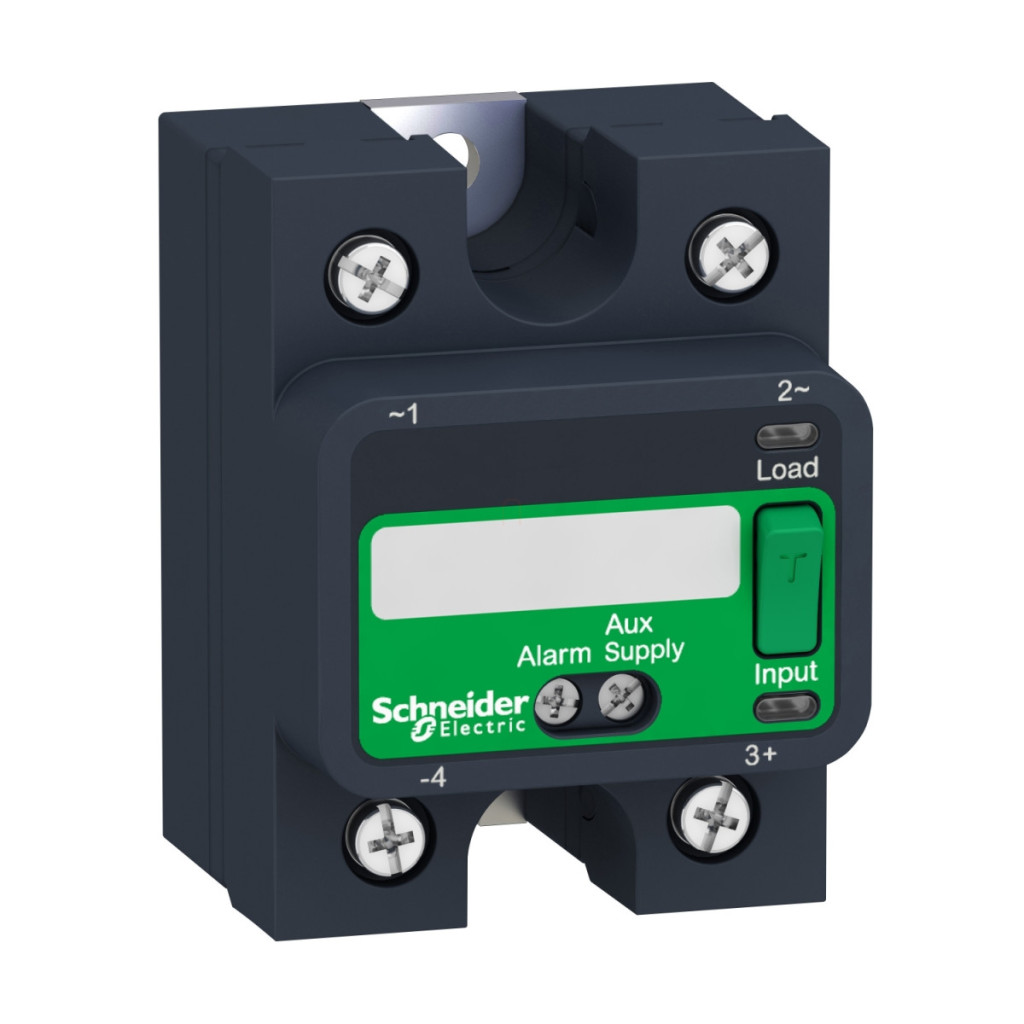

Familia de produse Schneider Electric Harmony Solid State Relays SSP1A475BDS solid state relay (SSR) este un dispozitiv de comutare industrial extrem de fiabil și versatil, care oferă o alternativă excelentă la releele electromecanice tradiționale. Acest releu montabil pe șină DIN și pe panou asigură comutarea la tensiune zero, ceea ce minimizează interferențele electrice și tranzienții de comutare. SSP1A475BDS este un releu cu semiconductori monofazat capabil să suporte un curent nominal ridicat de 75 amperi, în timp ce tensiunea circuitului de control este de numai 4-32 V c.c. O caracteristică specială a releului este tehnologia sa de comutare la tensiune zero, care comută la trecerea prin zero a curentului alternativ, eliminând schimbările bruște de tensiune și curent care pot deteriora dispozitivele electronice sensibile. Intervalul de tensiune de ieșire este extrem de larg, de la 48 la 660 V c.a., ceea ce permite utilizarea sa într-o varietate de aplicații industriale. Releul utilizează o ieșire SCR (redresor controlat cu siliciu) pentru o putere mare și o funcționare fiabilă. Schneider Electric SSP1A475BDS are o funcție de diagnosticare inteligentă care facilitează foarte mult depanarea și întreținerea. Releul este echipat cu mai mulți indicatori LED care indică vizual starea de funcționare: LED verde pentru starea pornită, LED portocaliu pentru sarcină pornită, LED portocaliu intermitent pentru intrare de control activată, LED roșu pentru circuit deschis și LED roșu intermitent pentru întreruperea sarcinii sau scurtcircuit. Această capacitate de diagnosticare permite identificarea rapidă a defectelor și timp de nefuncționare minim. Parametrii tehnici ai releului sunt remarcabili. Timpul de comutare este de numai 0,5 perioade atât pentru pornire, cât și pentru oprire, iar timpul de răspuns este foarte rapid. Tensiunea minimă de comutare este de 4 V c.c. la pornire, în timp ce tensiunea maximă de comutare este de 1 V c.c. la oprire. Curentul de intrare este de 7-12 mA, iar curentul de sarcină poate varia de la 0,15 la 75 A. Curentul maxim de scurgere în stare oprită este de numai 1 mA, iar căderea maximă de tensiune în stare pornită este mai mică de 1,15 V, ceea ce permite o funcționare extrem de eficientă. Dispozitivul este dotat cu un radiator special care asigură o disipare adecvată a căldurii. Dispozitivul are o rezistență termică de 0,3 °C/W de la conexiuni la carcasă, ceea ce este esențial pentru o durată de viață lungă și fiabilitate. Factorul de putere este de 0,5 la sarcină maximă. SSP1A475BDS are o putere impresionantă de control al motorului: 1,5 CP la 120 V c.a., 3 CP la 240 V c.a. și 7,5 CP la 480 V c.a. Rezistența de izolație este de 1000 MOhm la 500 V c.c., rezistența dielectrică este de 4 kV c.a. între intrare/ieșire și între intrare sau ieșire și carcasă. Capacitatea maximă între intrare/ieșire este de 8 pF. Tensiunea nominală de impuls este de 6 kV între ieșire și carcasă și între intrare și ieșire. Suportă diverse tipuri de conexiuni: terminale cu șurub, terminale etichetate de tip furcă și terminale inelare de diverse dimensiuni, oferind un grad ridicat de flexibilitate în timpul instalării. Releul funcționează într-un interval de temperatură de funcționare extrem de larg, de la -40 la 80 °C, și are un interval de temperatură de depozitare de la -40 la 125 °C. Dispozitivul are un grad de protecție IP20, care oferă o protecție adecvată împotriva prafului și a influențelor mecanice externe. În ceea ce privește compatibilitatea electromagnetică, SSP1A475BDS respectă standardele stricte IEC, inclusiv protecția împotriva descărcărilor electrostatice, câmpurilor electromagnetice de radiofrecvență radiate, tranzitorilor/bursturilor electrice rapide și supratensiunii. Important pentru siguranță și fiabilitate, are o valoare B10d de 1731395 și un MTTFd de 1875,9 ani, indicând o durată de viață estimată excepțional de lungă.
Relee cu semiconductori Schneider Electric Harmony - Date tehnice SSP1A475BDS
Caracteristici principale
Familia de produse: Relee cu semiconductori Harmony
Accesorii incluse: Radiator
Tipul produsului sau al componentei: Releu pentru montare pe panou
Denumire scurtă a dispozitivului: SSP1
Suport de montare: Panou
Număr de faze: 1 fază
Curent nominal [In]: 75 A
Tip ieșire solid state: Comutare la tensiune zero, ieșire SCR
Mod de comutare ieșire: Comutare la tensiune zero
Caracteristici suplimentare
Buton de testare: Cu buton de testare
Tensiune circuit de control [Uc]: 4...32 V CC
Tensiune minimă de comutare: 4 V CC pornire
Tensiune maximă de comutare: 1 V CC oprire
Timp de răspuns: 0,5 cicluri (pornire), 0,5 cicluri (oprire)
Curent de intrare: 7...12 mA
Tensiune de ieșire: 48...660 V c.a.
Curent de sarcină: 0,15...75 A
Supra tensiune tranzitorie: 1200 V
Supra curent: 1000 A pentru până la 16,6 ms
Date de control al motorului
Valoare nominală de control al motorului: 1,5 CP la 120 V c.a., 3 CP la 240 V c.a., 7,5 CP la 480 V c.a.
Date electrice
Rezistență de izolație: 1000 MOhm la 500 V c.c.
Capacitate maximă: 8 pF pentru intrare/ieșire
Rezistență dielectrică: 4 kV AC pentru intrare/ieșire, 4 kV AC între intrare sau ieșire și carcasă
Date de conectare
Cuplu de strângere: 1,5...1,7 N.m pentru intrare, 2...2,2 N.m la ieșire
Conexiuni - terminale: Terminale cu șurub, terminale cu etichetă tip furcă, terminale inelare
Indicatori de stare LED
Indicatori LED: Verde (continuu) - stare ON pentru funcționarea butonului de control/testare, portocaliu (continuu) - stare ON pentru sarcină, portocaliu (intermitent) - intrare de control pentru alimentarea sarcinii, roșu (continuu) - întrerupere a intrării de control, Roșu (intermitent) - sarcină întreruptă/scurtcircuit
Protecție și siguranță
Grad de protecție IP: IP20
Date privind fiabilitatea siguranței: B10d = 1731395, MTTFd = 1875,9 ani
Date privind mediul
Temperatura ambiantă de funcționare: -40...80 °C
Temperatura ambiantă de depozitare: -40...125 °C
Grad de poluare: 2
Categorie de supratensiune: III
Certificate
Certificate de produs: CSA, EAC, UL, CE
Standarde: UL 508, IEC 60950-1, IEC 62314, CSA C22.2 Nr. 14-13
