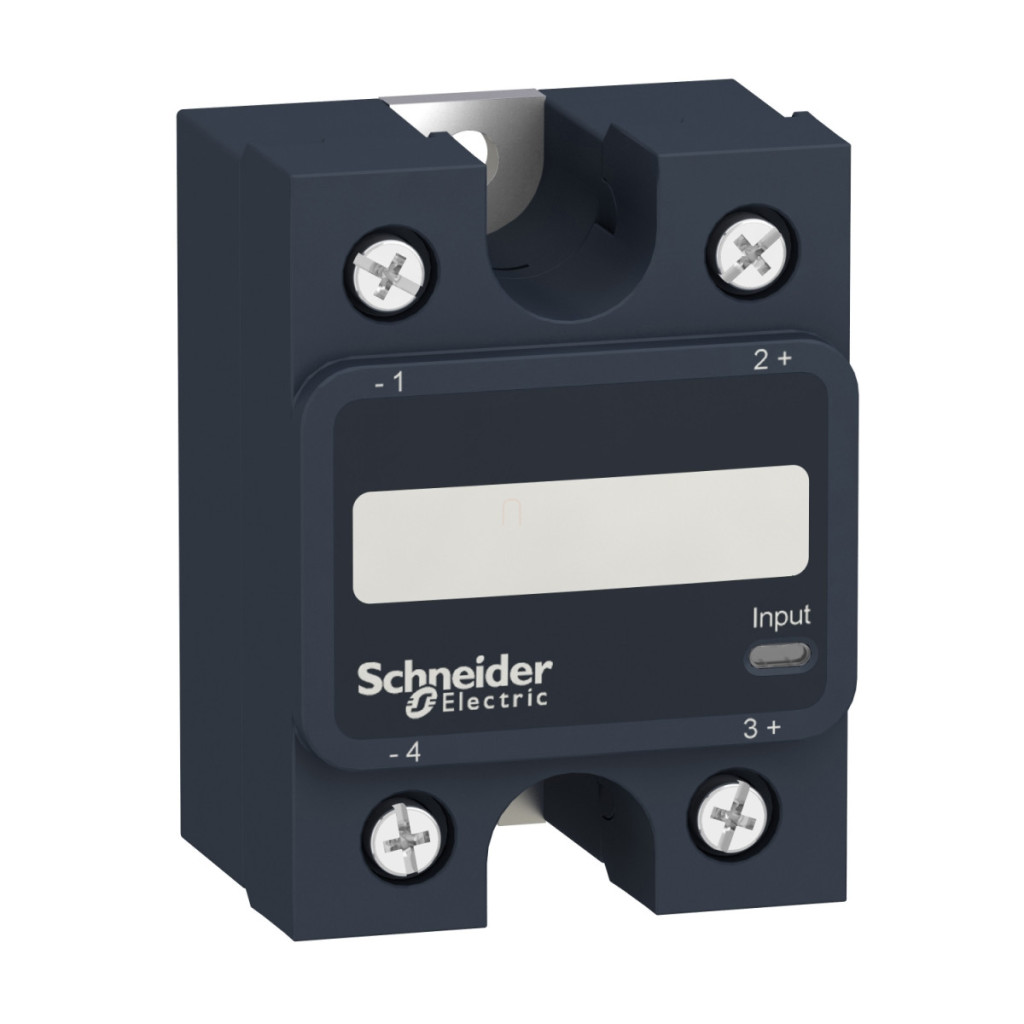

SSP1A475BDT din seria Harmony Solid State Relays de la Schneider Electric este un releu cu semiconductori monofazat de înaltă performanță, cu tehnologie de comutare la tensiune zero. Acest releu montat pe panou este alegerea perfectă pentru sistemele de automatizare industrială care necesită fiabilitate ridicată și durată lungă de viață. Produsul are un curent nominal de 75 amperi, iar pachetul include un radiator pentru a asigura o disipare optimă a căldurii în timpul funcționării. Tensiunea de control a releului funcționează în intervalul 4-32 V CC, în timp ce tensiunea de ieșire poate fi între 48-660 V CA. Face parte din familia de produse SSP1 și este proiectat pentru montare pe panou. Tehnologia de ieșire SCR cu comutare la tensiune zero (ZVS) asigură că comutarea are loc întotdeauna la trecerea prin zero a undei sinusoidale, minimizând interferențele electromagnetice și tranzienții de comutare. Produsul are parametri tehnici excelenți: curentul de pornire este între 7 și 12 mA, iar curentul de sarcină poate varia de la 0,15 la 75 A. Releul are un timp de răspuns extrem de rapid, cu timpi de pornire și oprire de 0,5 cicluri. Produsul poate rezista la o supratensiune de 1000 A timp de 16,6 ms, iar valoarea I²t este de 4150 A²s la 8,33 ms la 60 Hz și 4555 A²s la 10 ms la 50 Hz. Curentul maxim de scurgere în stare oprită este de numai 1 mA, iar căderea de tensiune în stare pornită este mai mică de 1,15 V. Puterea nominală de control a motorului este de 1,5 CP la 120 V c.a., 3 CP la 240 V c.a. și 7,5 CP la 480 V c.a. Produsul are o rezistență de izolație remarcabilă de 1000 MOhm la 500 V c.c. și o rigiditate dielectrică de 4 kV c.a. între intrare/ieșire și între intrare sau ieșire și carcasă. Releul are protecție IP20, o temperatură de funcționare cuprinsă între -40 °C și +80 °C și o temperatură de depozitare cuprinsă între -40 °C și +125 °C. Produsul este conform cu cele mai importante standarde internaționale și are certificare CE, EAC, UL și CSA, asigurând conformitatea cu cerințele pieței globale. Indicatorii săi de fiabilitate sunt, de asemenea, remarcabili: valoarea B10d este de 1731395, iar valoarea MTTFd este de 1875,9 ani, indicând o durată de viață extrem de lungă. Dimensiunile compacte ale produsului (58,89 mm înălțime, 44,45 mm lățime, 34,29 mm adâncime) și greutatea redusă (89,2 g) sporesc și mai mult utilitatea acestuia în diverse aplicații.
Relee cu semiconductori Schneider Electric Harmony - SSP1A475BDT - Releu cu semiconductori SSP pentru montare pe o placă de răcire, 1f, comutare la tensiune zero, 1NO, 48 - 660 V c.a., 75 A, 24 V c.c., cu radiator Date tehnice
Caracteristici cheie
Familia de produse: Relee cu semiconductori Harmony
Accesorii incluse: Radiator
Tipul produsului sau al componentei: Releu pentru montare pe panou
Denumire scurtă a dispozitivului: SSP1
Metoda de montare: Panou
Număr de faze: 1 fază
Curent nominal: 75 A
Tip ieșire solid state: Comutare la tensiune zero, ieșire SCR
Mod de comutare ieșire: Comutare la tensiune zero
Caracteristici suplimentare
Buton de testare: Fără buton de testare
Tensiune circuit de control: 4...32 V CC
Tensiune minimă de comutare: 4 V CC pornire
Tensiune maximă de comutare: 1 V CC oprire
Timp de răspuns: 0,5 cicluri (pornire), 0,5 cicluri (oprire) Curent de intrare: 7...12 mA Tensiune de ieșire: 48...660 V c.a. Curent de sarcină: 0,15…75 A Supra tensiune tranzitorie: 1200 V Supracurent: 1000 A pentru până la 16,6 ms I²t maxim în cazul arderii siguranței: 4150 A².s la 8,33 ms la 60 Hz, 4555 A².s la 10 ms la 50 Hz Tip de coordonare: Tip 1 - întrerupător miniatural (MCB) de 50 A - curba B, Tip 2 - întrerupător miniatural (MCB) de 40 A (MCB) - curbă B
Curent de scurgere maxim: 1 mA în stare oprită
Cădere de tensiune maximă: <1,15 V în stare pornită
DV/dt: 500 V/µs în stare oprită la tensiune maximă
Factor de putere: 0,5 (la sarcină maximă)
Putere nominală de control a motorului
1,5 CP 120 V c.a.
3 CP 240 V c.a.
7,5 CP 480 V c.a.
Caracteristici de izolare și electrice
Rezistență de izolare: 1000 MOhm la 500 V c.c.
Capacitate maximă: 8 pF între intrare și ieșire
Rigiditate dielectrică: 4 kV c.a. între intrare și ieșire, 4 kV c.a. între intrare sau ieșire și carcasă
Rezistență nominală la impulsuri: 6 kV între ieșire și carcasă, 6 kV între intrare și ieșire Conexiuni și caracteristici mecanice Cuplu de strângere: 1,5...1,7 N.m la intrare, 2...2,2 N.m la ieșire Conexiuni - blocuri terminale: Terminale cu șurub pentru diverse dimensiuni de cabluri
Rezistență termică: 0,3 °C/W între conexiune și carcasă
Impedanță de transfer termic: 0,48 °C-in²/W la 25 psi
Indicator LED: LED, verde la intrare
Grad de protecție IP: IP20
Date privind siguranța și fiabilitatea
B10d = 1731395
MTTFd = 1875,9 ani
Condiții de mediu
Temperatura ambiantă de funcționare: -40…80 °C
Temperatură ambiantă de depozitare: -40…125 °C
Grad de poluare: 2
Categorie de supratensiune: III
Standarde și certificări
Certificări produs: CE, EAC, UL, CSA
Marcaje: CSA, CE, UL, EAC
Standarde: IEC 60950-1, UL 508, CSA C22.2 Nr. 14-13, IEC 62314
