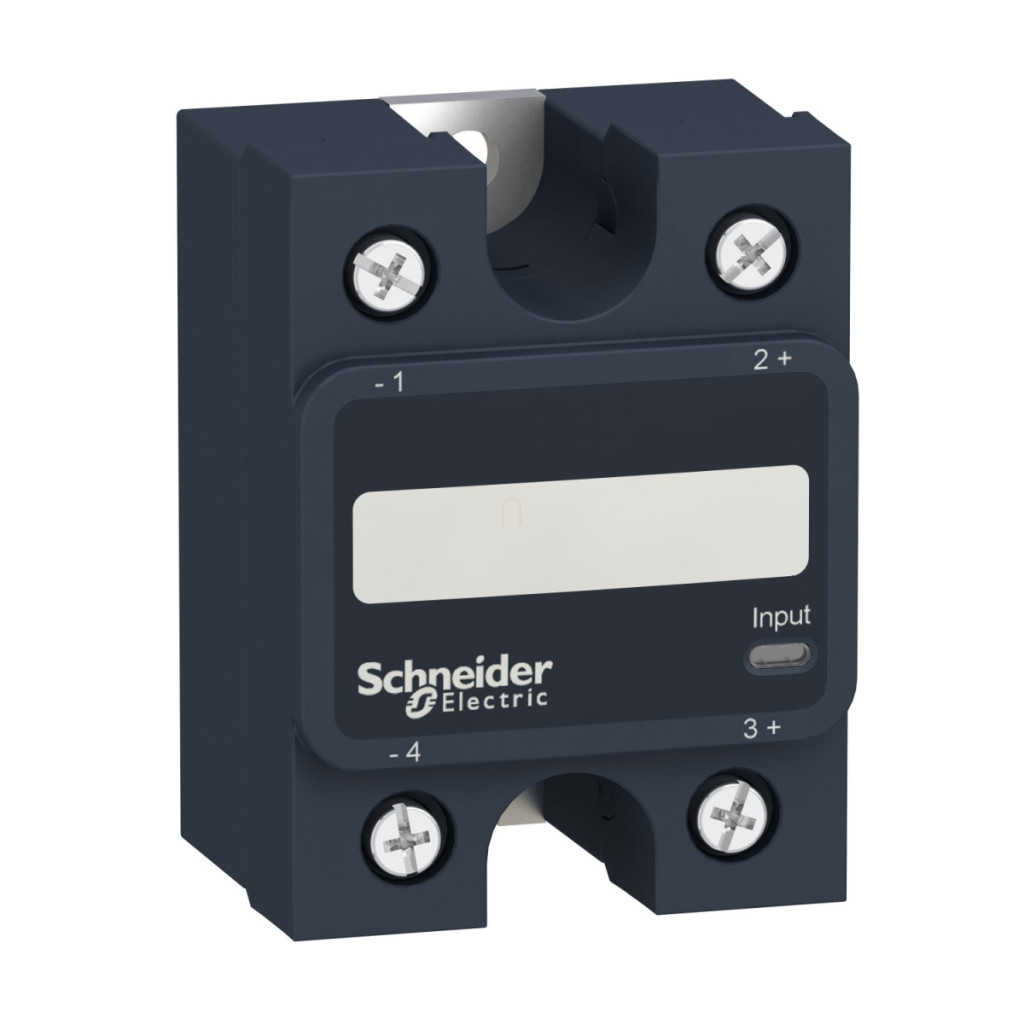

SSP1A475M7T, parte a gamei de produse Harmony Solid State Relays de la Schneider Electric, este un releu monofazat de înaltă performanță, ușor de utilizat și extrem de fiabil, care oferă soluția perfectă pentru sistemele industriale de automatizare și control. Acest releu montabil pe panou, cu un curent nominal de 75 amperi, dispune de o tehnologie specială de comutare la tensiune zero, care minimizează zgomotul de comutare și interferențele de rețea. Modul de comutare la tensiune zero al SSP1A475M7T asigură că comutarea are loc întotdeauna la punctul de tranziție zero al undei sinusoidale. eliminând supratensiunile și supratensiunile bruște care pot provoca interferențe electromagnetice și pot reduce durata de viață a dispozitivelor conectate. Tensiunea de control de intrare a releului variază între 90 și 280 V c.a., în timp ce pe partea de ieșire poate fi utilizat într-un interval de tensiune de 48 până la 660 V c.a. cu un curent de sarcină de 0,15 până la 75 A. Acest lucru permite o gamă largă de aplicații, de la automatizarea industrială la controlul încălzirii și controlul motorului. Placa termică inclusă crește și mai mult eficiența de disipare a căldurii releului și durata de viață a acestuia la sarcini mai mari. Parametrii tehnici ai releului sunt impresionanți: protecție la supracurent de 1000 A pentru până la 16,6 milisecunde, cu o valoare maximă I²t de 4150 A².s la 8,33 ms la 60 Hz sau 4555 A².s la 10 ms la 50 Hz. Timpul de răspuns la comutare este de 25 ms la pornire și de 30 ms la oprire, asigurând un răspuns rapid în sistemele de control. Curentul maxim de scurgere în stare oprită este de numai 1 mA, în timp ce căderea de tensiune în stare pornită este mai mică de 1,15 V. Produsul a fost optimizat și pentru diverse aplicații de control al motoarelor: 1,5 CP 120 V c.a., 3 CP 240 V c.a. și 7,5 CP 480 V c.a. Clasa de protecție IP20 asigură protecție de bază la atingere. SSP1A475M7T este extrem de flexibil în ceea ce privește conectarea: acceptă cabluri cu secțiuni transversale de 0,2-3,3 mm² (AWG 24-12) pe partea de intrare și 0,5-8,26 mm² (AWG 20-8) pe partea de ieșire. Conexiunea poate fi un terminal cu șurub, un terminal cu furcă sau inel, acesta din urmă având dimensiunile 9,2 x 4 mm (intrare) și 11,7 x 4,5 mm (ieșire). Releul are o rezistență termică de numai 0,3 °C/W între conexiunea semiconductorului și carcasă, iar placa de transfer termic are o impedanță de 0,48 °C-in²/W la o presiune de 25 psi. Un LED verde indică starea releului când partea de intrare este activă. Releul cu semiconductori Schneider Electric SSP1A475M7T este compatibil cu diverse radiatoare (SSRHP02, SSRHP05, SSRHP07, SSRHD10), care pot fi utilizate pentru a crește semnificativ capacitatea de încărcare chiar și la temperaturi ambientale mai ridicate. Curbele de sarcină arată clar că, în timp ce la o temperatură ambiantă de 20 °C este permisă doar o sarcină de aproximativ 10 A fără radiator, cu radiatorul SSRHP02 de cea mai înaltă performanță, este posibilă o sarcină de până la 75 A până la 60 °C, iar apoi capacitatea de sarcină scade treptat pe măsură ce temperatura crește. Produsul poate fi utilizat la temperaturi ambientale cuprinse între -40 °C și +80 °C și are un interval de temperatură de depozitare de la -40 °C la +125 °C. SSP1A475M7T este conform cu mai multe standarde și certificări internaționale, inclusiv UL 508, CSA C22.2 Nr. 14-13, IEC 60950-1 și IEC 62314, și este certificat CE, UL, CSA și EAC.
Relee cu semiconductori Schneider Electric Harmony - Date tehnice SSP1A475M7T
Caracteristici cheie
Familia de produse: Relee cu semiconductori Harmony
Accesorii: Placă termică
Tipul produsului: Releu pentru montare pe panou
Denumire scurtă a dispozitivului: SSP1
Număr de faze: 1 fază
Curent nominal: 75 A
Tip ieșire cu semiconductori: ieșire SCR, comutare la tensiune zero
Mod de comutare ieșire: comutare la tensiune zero
Caracteristici de control
Buton de testare: Niciunul
Tensiune circuit de control: 90...280 V c.a.
Tensiune minimă de comutare: 90 V c.a. pornire
Tensiune maximă de comutare: 10 V c.a. oprire
Timp de răspuns: 30 ms (oprire), 25 ms (pornire)
Curent de intrare: 5...10 mA
Caracteristici de ieșire
Tensiune de ieșire: 48...660 V c.a.
Curent de sarcină: 0,15...75 A
Supra tensiune tranzitorie: 1200 V
Supra curent: 1000 A, până la 16,6 ms
Valori I²t maxime: 4150 A².s până la 8,33 ms la 60 Hz, 4555 A².s până la 10 ms la 50 Hz
Tip de coordonare: Tip 1 - întrerupător automat miniatural de 50 A (MCB) - curbă B, tip 2 - întrerupător de circuit miniatural (MCB) de 40 A - curbă B
Curent de scurgere maxim: 1 mA în stare oprită
Cădere de tensiune maximă: <1,15 V în stare pornită
DV/dt: 500 V/µs în stare oprită la tensiune maximă
Factor de putere: 0,5 (la sarcină maximă)
Putere nominală de control a motorului: 1,5 CP 120 V c.a., 3 CP 240 V c.a., 7,5 CP 480 V c.a.
Caracteristici electrice
Rezistență de izolație: 1000 MOhm la 500 V c.c.
Capacitate maximă: 8 pF intrare/ieșire
Rezistență de izolație: 4 kV AC intrare/ieșire, 4 kV AC intrare sau ieșire către carcasă
Tensiune nominală de impuls rezistentă: 6 kV ieșire către carcasă, 6 kV intrare către ieșire
Conectare și montare
Cuplu de strângere: 1,5...1,7 N.m pentru intrare, 2...2,2 N.m pentru ieșire
Conectori: Terminale cu șurub: 0,2...3,3 mm² (AWG 24...12) cu manșoane pentru intrare, 0,5...5,26 mm² (AWG 20...10) cu manșoane la ieșire, 0,2...3,3 mm² (AWG 24...12) fără manșoane la intrare, 0,5...8,26 mm² (AWG 20...8) fără manșoane la ieșire
Conectori cu furcă: 9,2 x 4 mm la intrare, 11,7 x 4,5 mm la ieșire
Conectori inelari: 9,2 x 4 mm la intrare, 11,7 x 4,5 mm la ieșire
Proprietăți termice
Rezistență termică: 0,3 °C/W între joncțiune și carcasă
Impedanță radiator: 0,48 °C-in²/W la o presiune de 25 psi
Semnalizare și protecție
Indicație LED: LED verde la intrare
Protecție IP: IP20
Date privind fiabilitatea siguranței: MTTFd = 1875,9 ani, B10d = 1731395
Condiții de mediu
Temperatura ambiantă de funcționare: -40...80 °C
Temperatura ambiantă de depozitare: -40...125 °C
Grad de poluare: 2
Categorie de supratensiune: III
Certificate și conformitate
Certificate de produs: EAC, CE, UL, CSA
Marcaje: UL, EAC, CSA, CE
Standarde: UL 508, CSA C22.2 Nr. 14-13, IEC 60950-1, IEC 62314
