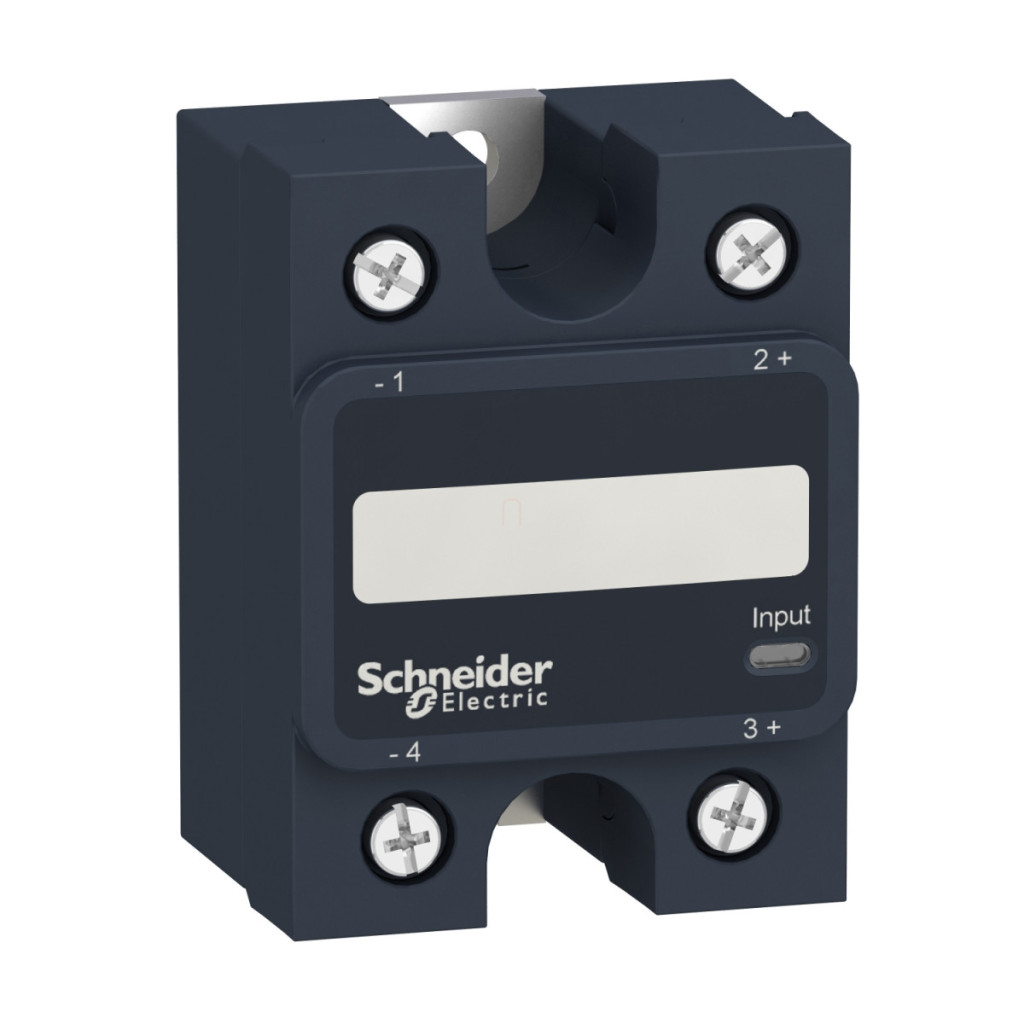

Relee cu semiconductori monofazate montate pe panou SSP1A490BDT din seria Harmony Solid State Relays de la Schneider Electric reprezintă o alegere excelentă pentru utilizatorii profesioniști care au nevoie de o putere de comutare ridicată și o durată de viață lungă pentru aplicații industriale. Acest produs, cu un curent nominal de 90 A, este ideal pentru diverse sarcini de control industrial, în special în zonele în care comutarea frecventă ar determina uzura mai rapidă a releelor mecanice convenționale. Datorită tehnologiei sale de comutare la tensiune zero, SSP1A490BDT minimizează zgomotul de comutare și supratensiunile tranzitorii, ceea ce este deosebit de important în medii cu echipamente electronice sensibile. Releul poate fi acționat cu o tensiune de control de 4...32 V c.c., în timp ce partea de ieșire poate fi utilizată într-un interval de tensiune de 48...660 V c.a. Această gamă largă de funcționare face ca produsul să fie extrem de versatil și ușor de integrat în diverse sisteme industriale. În ceea ce privește parametrii tehnici, SSP1A490BDT are specificații remarcabile. În plus față de o capacitate de încărcare de 90 A, are o capacitate de supracurent de 1200 A pentru 16,6 ms și valori I²t excelente de 5976 A²s (60 Hz) și 6560 A²s (50 Hz). Releul este potrivit și pentru sarcini de control al motorului: până la 1,5 CP 120 V c.a., 3 CP 240 V c.a. și 7,5 CP 480 V c.a. Produsul poate atinge o rezistență de izolație de până la 1000 MOhm la 500 V c.c. Dispozitivul are un indicator LED verde care arată starea părții de intrare, precum și protecție IP20, care oferă protecție adecvată în medii industriale generale. Releul cu semiconductori Schneider Electric SSP1A490BDT este ușor de instalat datorită posibilității de montare pe panou. Conectorii blocului terminal pot fi utilizați cu o varietate de tipuri de cabluri, inclusiv conectori cu furcă și terminale inelare. Produsul include un tampon termic încorporat care favorizează disiparea eficientă a căldurii. Releul are dimensiuni compacte (44,45 mm lățime, 58,89 mm înălțime, 34,29 mm adâncime), ceea ce permite o instalare care economisește spațiu. Se pot obține diferite curbe de sarcină cu diferite tipuri de radiatoare (SSRHP02, SSRHP05, SSRHP07, SSRHD10), asigurând o funcționare optimă chiar și la temperaturi ambientale cuprinse între -40 și 80 °C.
Relee cu semiconductori Schneider Electric Harmony - Date tehnice SSP1A490BDT
Caracteristici cheie
Familia de produse: Relee cu semiconductori Harmony
Denumire scurtă: SSP1
Tip de produs: Releu montat pe panou
Număr de faze: 1 fază
Curent nominal: 90 A
Tip ieșire solid state: Comutare la tensiune zero, ieșire SCR
Mod de comutare ieșire: Comutare la tensiune zero
Caracteristici de control
Tensiune circuit de control: 4...32 V CC
Tensiune minimă de comutare: 4 V CC pentru pornire
Tensiune maximă de comutare: 1 V CC pentru oprire
Timp de răspuns: 0,5 cicluri (pornire), 0,5 cicluri (oprire)
Curent de intrare: 7...12 mA
Caracteristici de ieșire
Tensiune de ieșire: 48...660 V c.a.,90 A
Supra tensiune tranzitorie: 1200 V
Supra curent: 1200 A pentru 16,6 ms
I²t maxim pentru topire: 5976 A².s pentru 8,33 ms la 60 Hz, 6560 A².s pentru 10 ms la 50 Hz
Tip de coordonare: Tip 1 - întrerupător automat miniatural de 63 A (MCB) - curbă B, tip 2 - întrerupător miniatural de 50 A (MCB) - Curba B
Curent maxim de scurgere: 1 mA în stare oprit
Cădere maximă de tensiune: <1,15 V în stare pornit
DV/dt: 500 V/µs în stare oprită la tensiune maximă
Factor de putere: 0,5 (la sarcină maximă)
Caracteristici controler motor
Putere controler motor: 1,5 CP la 120 V c.a., 3 CP la 240 V c.a., 7,5 CP la 480 V c.a.
Caracteristici electrice
Rezistență de izolație: 1000 MOhm la 500 V DC
Capacitate maximă: 8 pF între intrare și ieșire
Rigiditate dielectrică: 4 kV AC între intrare și ieșire, 4 kV CA între intrare sau ieșire și carcasă
Tensiune nominală de impuls rezistentă: 6 kV între ieșire și carcasă, 6 kV între intrare și ieșire
Caracteristici de conectare și mecanice
Cuplu de strângere: 1,5...1,7 N.m la intrare, 2...2,2 N.m la ieșire
Conexiuni - terminale: Terminale cu șurub la intrare și ieșire, se pot utiliza și conectori de tip furcă și papuci de cablu inelari
Rezistență termică: 0,27 °C/W carcasă conexiune
Impedanță tampon termic: 0,48 °C-in²/W la o presiune de 25 psi
Indicație LED: LED, verde pentru intrare
Grad de protecție IP: IP20
Greutate netă: 89,2 g
Condiții de mediu
Temperatură ambiantă de funcționare: -40...80 °C
Temperatură ambiantă de depozitare: -40...125 °C
Grad de poluare: 2
Categorie de supratensiune: III
Certificate și conformitate
Certificate de produs: UL, CSA, CE, EAC
Standarde: CSA C22.2 Nr. 14-13, IEC 60950-1, UL 508, IEC 62314
