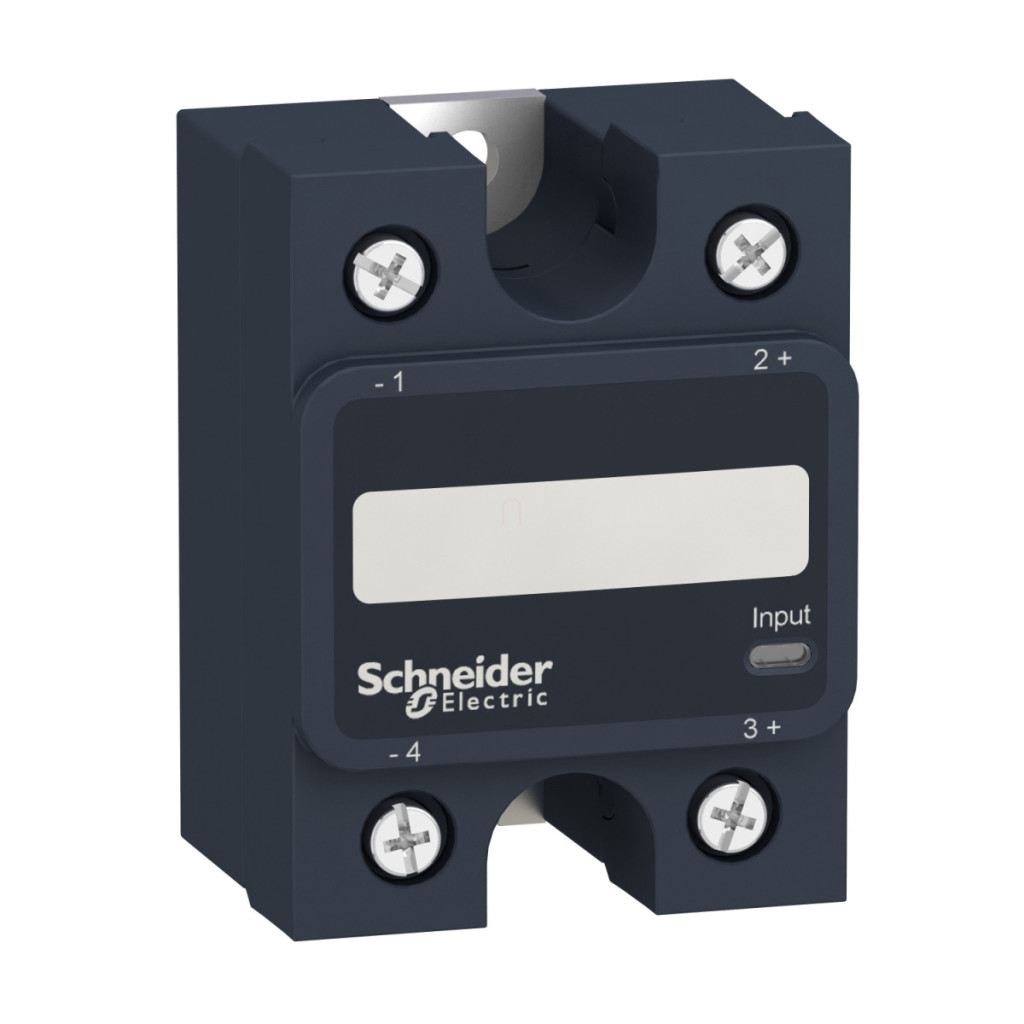

SSP1D440BDT din gama de relee cu semiconductori Harmony de la Schneider Electric este un releu cu semiconductori monofazat, de înaltă calitate, montabil pe panou, optimizat pentru comutarea curentului continuu. Acest dispozitiv compact, cu un curent nominal de 40 A, este alegerea ideală pentru sistemele de automatizare industrială în care comutarea fiabilă și rapidă este esențială. Un pad de disipare a căldurii este inclus ca accesoriu pentru o disipare mai eficientă a căldurii. Releul SSP1D440BDT are o ieșire Mosfet și este proiectat special pentru comutarea circuitelor de curent continuu. Tensiunea circuitului de control poate fi între 3,5 și 32 V CC, ceea ce asigură o aplicabilitate flexibilă în diverse sisteme. Intervalul de tensiune de ieșire este de 1-150 V CC, iar curentul de sarcină poate varia între 0,001-40 A, acoperind o gamă largă de aplicații. Releul SSP1 are un timp de răspuns remarcabil: atât timpul de pornire, cât și cel de oprire sunt de numai 0,1 ms, asigurând o funcționare extrem de rapidă chiar și în aplicații critice din punct de vedere al timpului. Cerința de curent de intrare este de numai 10-15 mA, permițând o funcționare eficientă din punct de vedere energetic. În ceea ce privește parametrii tehnici, SSP1D440BDT oferă performanțe impresionante. Toleranța sa remarcabilă la curent este de până la 106 A pentru 10 ms, permițându-i să gestioneze curenții de pornire. Releul este compatibil cu două tipuri diferite de coordonare: Tipul 2 - cu un întrerupător miniatural de 20 A (MCB) - curba B și tipul 1 - cu un întrerupător de circuit miniatural (MCB) de 40 A - curba B. Curentul maxim de scurgere în stare oprită este de numai 0,3 mA, iar căderea maximă de tensiune în stare pornită este mai mică de 2,1 V. Rezistența sa de izolație este de 1000 MOhm la 500 V CC, iar rigiditatea dielectrică este de 2,5 kV CA între intrare/ieșire și între intrare sau ieșire și carcasă. Tensiunea nominală de impuls (Uimp) este de 2,5 kV între ieșire și carcasă. Capacitatea maximă este de 50 pF între intrare și ieșire. Releul SSP1D440BDT oferă o varietate de opțiuni de conectare, inclusiv terminale cu șurub pentru diferite dimensiuni de cabluri, precum și conectori pentru cabluri cu papuc și inel. Cuplul de strângere pentru conectorii de intrare este de 1,5-1,7 N·m, în timp ce pentru conectorii de ieșire se recomandă 2-2,2 N·m. Produsul are protecție IP20. Rezistența sa termică este de numai 0,22 °C/W între conexiune și capac, iar impedanța plăcii de transfer termic este de 0,48 °C-in²/W la o presiune de 25 psi, asigurând o disipare eficientă a căldurii. Starea de intrare este indicată de un LED verde pentru diagnosticare ușoară. Datele sale de fiabilitate sunt excelente: B10d este 1731395 și MTTFd este 1875,9 ani. Intervalul de temperatură de funcționare al releului este între -40 și +80 °C, iar intervalul de temperatură de depozitare este între -40 și +125 °C. Produsul are numeroase certificări internaționale, inclusiv UL, CE, CSA și EAC, și este conform cu standardele relevante, inclusiv CSA C22.2 nr. 14-13, UL 508, IEC 62314 și IEC 60950-1.
Relee cu semiconductori Schneider Electric Harmony - Date tehnice SSP1D440BDT
Caracteristici principale
Familia de produse: Relee cu semiconductori Harmony
Accesorii: Placă de disipare a căldurii
Tipul produsului: Releu pentru montare pe panou
Denumire scurtă a dispozitivului: SSP1
Metoda de montare: Panou
Număr de faze: 1 fază
Curent nominal: 40 A
Tip ieșire solid state: Ieșire Mosfet, comutare CC
Mod de comutare ieșire: Comutare CC
Caracteristici suplimentare
Buton de testare: Fără buton de testare
Tensiune circuit de control: 3,5...32 V CC
Tensiune minimă de comutare: 3,5 V CC la pornire
Tensiune maximă de comutare: 1 V CC la oprire
Timp de răspuns: 0,1 ms (pornire), 0,1 ms (oprire) Curent de intrare: 10...15 mA Tensiune de ieșire: 1...150 V CC
Curent de sarcină: 0,001...40 A
Supracurent: 106 A timp de 10 ms
Tip de coordonare: Tip 2 - întrerupător automat miniatural (MCB) de 20 A - curbă B, Tip 1 - întrerupător automat miniatural (MCB) de 40 A (MCB) - curbă B
Curent maxim de scurgere: 0,3 mA în stare oprită
Cădere maximă de tensiune: <2,1 V în stare pornită
Rezistență de izolație: 1000 MOhm la 500 V CC
Capacitate maximă: 50 pF la intrare/ieșire
Rigiditate dielectrică: 2,5 kV c.a. între intrare/ieșire, 2,5 kV c.a. între intrare sau ieșire și carcasă
Rezistență nominală la tensiune de impuls: 2,5 kV între ieșire și carcasă
Cuplu de strângere: 1,5...1,7 N.m la intrare, 2...2,2 N.m la ieșire
Conexiuni
Terminale cu șurub în mai multe dimensiuni, terminale cu furcă și inel pentru părțile de intrare și ieșire
Date termice
Rezistență termică: 0,22 °C/W între conexiune și capac
Impedanța plăcii de transfer termic: 0,48 °C-in²/W la 25 psi
Afișaj și protecție
Afișaj LED: LED, verde pentru intrare
Protecție IP: IP20
Siguranță și fiabilitate
Date privind siguranța și fiabilitatea: B10d = 1731395, MTTFd = 1875,9 ani
Condiții de mediu
Temperatura ambiantă de funcționare: -40...80 °C
Temperatura ambiantă de depozitare: -40...125 °C
Grad de poluare: 2
Categorie de supratensiune: III
Certificate și standarde
Certificate de produs: UL, CE, CSA, EAC
Marcaje: EAC, CSA, UL, CE
Standarde: CSA C22.2 Nr. 14-13, UL 508, IEC 62314, IEC 60950-1
