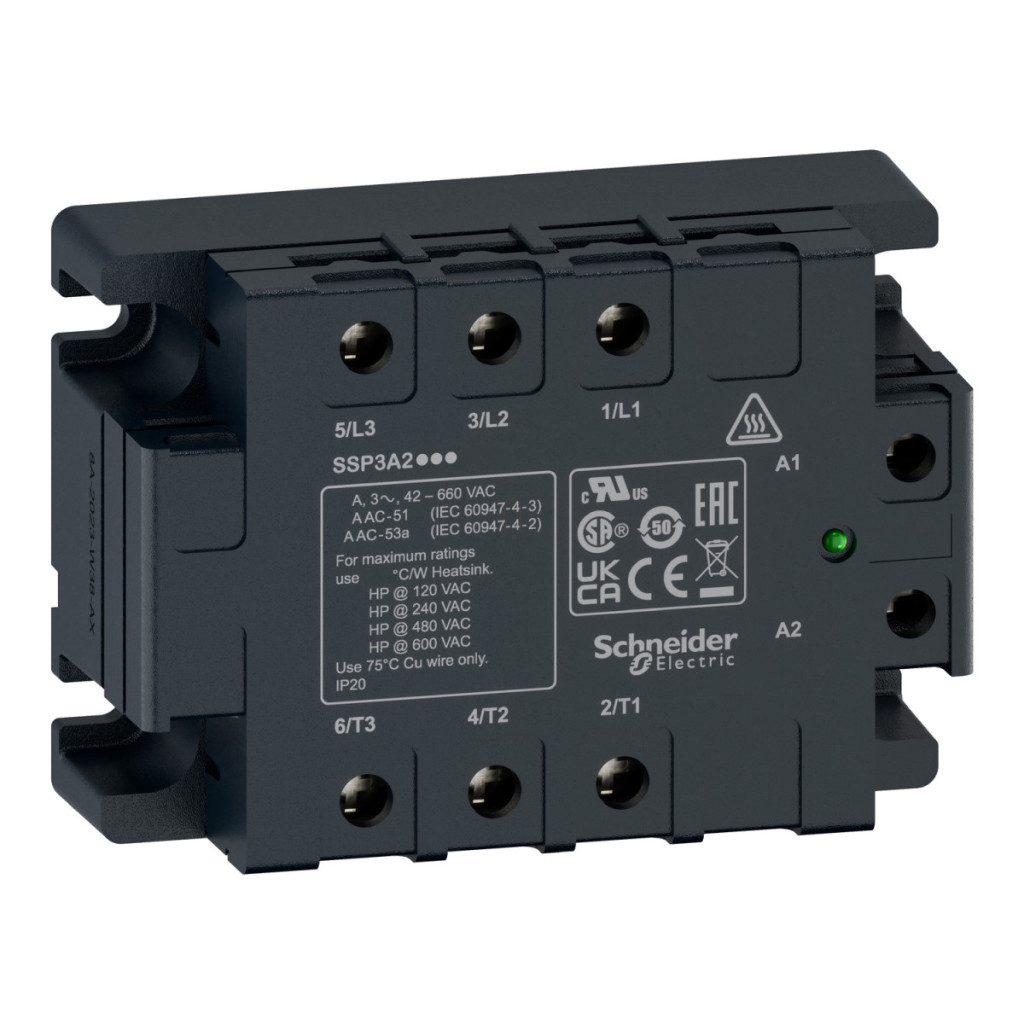

Relee cu semiconductori Harmony SSP3A250B7T sunt relee trifazate cu semiconductori extrem de fiabile, care funcționează în modul de comutare la tensiune zero, minimizând tranzienții de comutare și interferențele electromagnetice. Acest dispozitiv montat pe panou poate suporta sarcini de până la 50 A și face parte din gama de produse de control industrial de înaltă calitate a Schneider Electric. Releul SSP3A250B7T funcționează cu o tensiune de control de 18-36 V c.a. și are o gamă de tensiune de ieșire reglabilă de 42-660 V c.a., asigurând o aplicabilitate largă în diverse sisteme industriale. Tehnologia de comutare la tensiune zero a produsului asigură că comutarea are loc întotdeauna la trecerea prin zero a tensiunii, reducând semnificativ uzura mecanică a sarcinilor și zgomotul de comutare. Produsul este livrat cu un tampon termic, care îmbunătățește disiparea căldurii și crește durata de viață a dispozitivului chiar și în condiții de utilizare intensivă. Parametrii tehnici ai releului sunt impresionanți: oferă un timp de răspuns de 20 ms pentru pornire și 30 ms pentru oprire, necesită un curent de intrare de 15-20 mA și poate comuta un curent de sarcină între 0,4 și 50 A. Curentul maxim de scurgere în stare oprită este de numai 3 mA, iar căderea de tensiune în stare pornită este mai mică de 1,6 V. Produsul poate rezista la o supratensiune tranzitorie de 1200 V, iar valoarea DV/dt este de 500 V/μs în stare oprită la tensiunea maximă. Capacitatea sa de control al motorului este, de asemenea, remarcabilă: 1,5 CP (1,1 kW) la 120 V c.a., 3 CP (2,2 kW) la 240 V c.a. 7,5 CP (5,5 kW) la 480 V c.a. și 10 CP (7,5 kW) la 600 V c.a., adecvată pentru controlul motoarelor la o temperatură ambiantă de până la 40 °C. SSP3A250B7T are numeroase certificări de siguranță și compatibilitate electromagnetică, inclusiv CE, CSA, EAC, UL și UKCA. Produsul poate fi utilizat într-un interval de temperatură de funcționare de la -40 la +80 °C și un interval de temperatură de depozitare de la -40 la +125 °C. Releul are un grad de protecție IP20 și un grad de rezistență la flacără V0 conform UL 94. Produsul are dimensiuni compacte: 104 mm lățime, 74,6 mm înălțime și 41 mm adâncime. Conexiunile sunt disponibile sub formă de terminale cu șurub, potrivite pentru cabluri cu o secțiune transversală de 0,2-2,5 mm² (AWG 24-14) pentru intrare și 1,5-10 mm² (AWG 16-8) pentru ieșire. Indicatorul luminos LED verde ajută la verificarea vizuală a stării intrării, sporind și mai mult caracterul ușor de utilizat al produsului.
Specificații tehnice SSP3A250B7T
Caracteristici cheie
Familia de produse: Relee cu semiconductori Harmony
Accesorii: Placă termică (placă de transfer termic)
Tipul produsului sau al componentei: Releu pentru montare pe panou (releu montabil pe panou)
Denumire scurtă a dispozitivului: SSP
Suport de montare: Panou
Număr de faze: 3 faze
Curent nominal: 50 A
Tip ieșire solid state: Comutare la tensiune zero
Mod de comutare ieșire: Comutare la tensiune zero
Caracteristici suplimentare
Buton de testare: Niciunul
Tensiune circuit de control: 18...36 V c.a. 50/60 Hz
Tensiune minimă de comutare: 18 V c.a. pornire
Tensiune maximă de comutare: 2 V c.a. oprire
Timp de răspuns: 20 ms (pornire), 30 ms (oprire)
Curent de intrare: 15...20 mA
Tensiune de ieșire: 42...660 V c.a.
Curent de sarcină: 0,4...50 A
Supra tensiune tranzitorie: 1200 V
Supra curent: 715 A pentru 20 ms, 750 A pentru 16,6 ms
Siguranță I²t maximă: 2520 A².s pentru 10 ms la 50 Hz, 2320 A².s pentru 8,3 ms la 60 Hz
Tip de coordonare: TVS
Curent maxim de scurgere: 3 mA în stare oprită
Cădere maximă de tensiune: <1,6 V în stare pornită
DV/dt: 500 V/µs în stare oprit la tensiune maximă
Factor de putere: 0,5 (la sarcină maximă)
Date privind controlul motorului
Putere nominală de control al motorului: 1,5 CP la 40 °C 120 V c.a., 3 CP la 40 °C 240 V c.a., 7,5 CP la 40 °C 480 V c.a., 10 CP la 40 °C 600 V CA
Puterea motorului kW: 1,1 kW la 40 °C 120 V CA, 2,2 kW la 40 °C 240 V CA, 5,5 kW la 40 °C 480 V c.a., 7,5 kW la 40 °C 600 V c.a.
Caracteristici electrice
Rezistență de izolație: >= 1000 MOhm la 500 V c.c.
Capacitate maximă: 8 pF intrare/ieșire
Rigiditate dielectrică: 4 kV c.a. intrare/ieșire, 4 kV CA intrare sau ieșire la carcasă
Tensiune nominală de impuls: 0,8 kV intrare la carcasă, 6 kV circuit intrare/ieșire, 6 kV intrare/ieșire la carcasă
Conexiuni
Cuplu de strângere: 1,2 N.m pentru intrare, 2,5 N.m pentru ieșire
Tip conector: Terminale cu șurub: 1 x 0,2...1 x 2,5 mm², (AWG 24...AWG 14) pentru intrare, Terminale cu șurub: 1 x 1,5...1 x 10 mm², (AWG 16...AWG 8) pentru ieșire
Alte caracteristici
Rezistență termică: 0,15 °C/W
Indicator LED: LED, verde la intrare
Protecție IP: IP20
Condiții de mediu
Rezistență la flacără: V0 conform UL 94
Temperatură ambiantă de funcționare: -40…80 °C
Temperatură ambiantă de depozitare: -40…125 °C
Grad de poluare: 2
Categorie de supratensiune: III
Certificate și standarde
Certificate de produs: CE, CSA, EAC, UL, UKCA
Marcaj: CE
Standarde: IEC/EN 62314, IEC/EN 60947-4-2, IEC/EN 60947-4-3, UL 60947-4-2, C22.2 Nr. 14
Dimensiuni
Lățime: 104 mm
Înălțime: 74,6 mm
Adâncime: 41 mm
