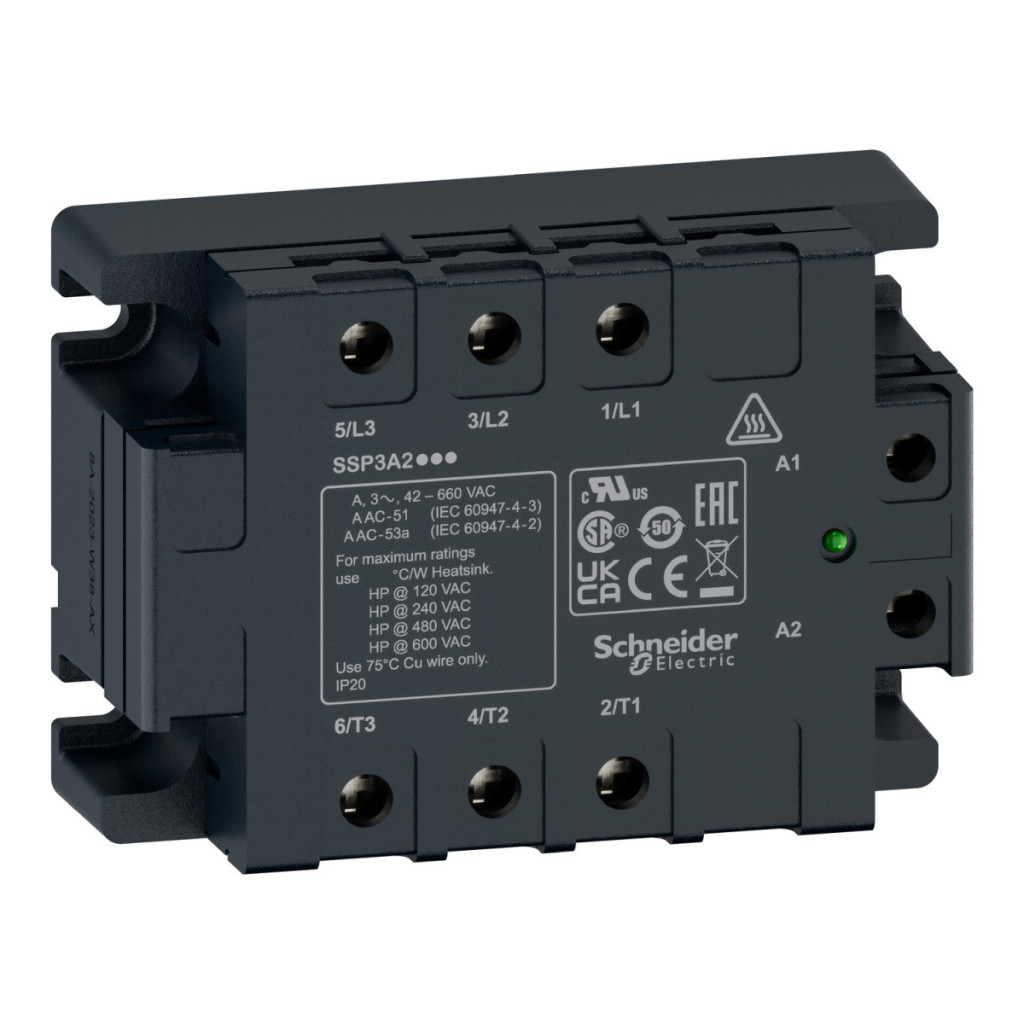

Seria Schneider Electric Harmony Solid State Relays SSP3A250BDT de relee trifazate în stare solidă reprezintă cea mai recentă tehnologie semiconductoare în domeniul tehnologiei de comutare. Acest releu compact, montabil pe panou, are o funcție de comutare la tensiune zero care elimină tranzienții de comutare, protejând echipamentele electronice sensibile și reducând interferențele electromagnetice. Modelul SSP3A250BDT este proiectat pentru un curent nominal de 50 A și poate fi utilizat într-o gamă largă de tensiuni de ieșire (42...660 V c.a.). Relee este controlat în intervalul 4...32 V c.c. cu un curent de intrare de numai 15-35 mA, asigurând o funcționare eficientă din punct de vedere energetic. Dispozitivul are o tensiune de pornire de 4 V c.c. și o tensiune de oprire de 1 V c.c., ceea ce înseamnă un interval de funcționare bine definit. Timpul de răspuns este extrem de rapid: 8,33 ms atât pentru pornire, cât și pentru oprire. Indicatorul LED verde încorporat oferă un feedback vizual clar cu privire la starea de intrare. Releul cu semiconductori Harmony SSP3A250BDT are capacități excelente de control al motorului la diferite niveluri de tensiune. Poate controla puterea motorului de 1,5 CP/1,1 kW la 120 V c.a., 3 CP/2,2 kW la 240 V c.a., 7,5 CP/5,5 kW la 480 V c.a. și 10 CP/7,5 kW la 600 V c.a. Produsul este extrem de rezistent la condiții de mediu extreme, cu o temperatură de funcționare cuprinsă între -40 și 80 °C și o temperatură de depozitare cuprinsă între -40 și 125 °C. Dispozitivul are protecție IP20, care asigură o protecție adecvată în medii industriale. Produsul are dimensiuni compacte: 104 mm lățime, 74,6 mm înălțime și 41 mm adâncime, astfel încât poate fi instalat în spații mici. Releul cu semiconductori SSP3A250BDT are proprietăți electrice remarcabile. Curentul maxim de scurgere în stare oprită este de 3 mA, iar căderea maximă de tensiune în stare pornită este mai mică de 1,6 V. Releul are o valoare dV/dt de 500 V/µs în stare oprită la tensiune maximă și un factor de putere de 0,5 la sarcină maximă. Protecția la supratensiune este de tip TVS, cu rigiditate dielectrică între 4 kV CA intrare/ieșire și între intrare sau ieșire și carcasă. Produsul are numeroase certificări internaționale, inclusiv CE, CSA, EAC, UL și UKCA, și este conform cu standardele IEC/EN relevante. Releul cu semiconductori Schneider Electric SSP3A250BDT este o alegere excelentă pentru aplicații de automatizare industrială și control al motoarelor, unde fiabilitatea, durata lungă de viață și comutarea precisă sunt esențiale.
Relee cu semiconductori Schneider Electric Harmony - Date tehnice SSP3A250BDT
Caracteristici generale
Familia de produse: Relee cu semiconductori Harmony
Accesorii: Placă de disipare a căldurii
Tipul produsului sau al componentei: Releu pentru montare pe panou
Denumire scurtă a dispozitivului: SSP
Suport de montare: Panou
Număr de faze: 3 faze
Curent nominal: 50 A
Tip ieșire solid state: Comutare la tensiune zero
Mod de comutare ieșire: Comutare la tensiune zero
Date suplimentare
Buton de testare: Fără buton de testare
Tensiune circuit de control: 4...32 V CC
Tensiune minimă de comutare: 4 V CC pornire
Tensiune maximă de comutare: 1 V CC oprire
Timp de răspuns: 8,33 ms (pornire), 8,33 ms (oprire) Curent de intrare: 15...35 mA Tensiune de ieșire: 42...660 V c.a. Curent de sarcină: 0,4...50 A Supra tensiune tranzitorie: 1200 V Supracurent: 715 A50 A Supra tensiune tranzitorie: 1200 V Supracurent: 715 A pentru 20 ms, 750 A pentru 16,6 ms I²t maxim pentru topire: 2520 A².s pentru 10 ms la 50 Hz, 2320 A².s pentru 8,3 ms la 60 Hz
Tip de coordonare: TVS
Curent maxim de scurgere: 3 mA în stare oprită
Cădere maximă de tensiune: <1,6 V în stare pornită
DV/dt: 500 V/µs în stare oprit la tensiune maximă
Factor de putere: 0,5 (la sarcină maximă)
Caracteristici de control al motorului
Putere nominală a controlerului motorului: 1,5 CP la 40 °C 120 V c.a., 3 CP la 40 °C 240 V c.a., 7,5 CP la 40 °C 480 V c.a., 10 HP 40 °C 600 V c.a.
Puterea motorului kW: 1,1 kW 40 °C 120 V c.a., 2,2 kW 40 °C 240 V c.a., 5,5 kW 40 °C 480 V c.a., 7,5 kW la 40 °C 600 V c.a.
Caracteristici electrice
Rezistență de izolație: >= 1000 MOhm la 500 V c.c.
Capacitate maximă: 8 pF pentru intrare/ieșire
Rigiditate dielectrică: 4 kV c.a. intrare/ieșire, 4 kV CA intrare sau ieșire la carcasă
Rezistență nominală la impuls: 0,8 kV intrare la carcasă, 6 kV circuit intrare/ieșire, 6 kV intrare/ieșire către carcasă
Conexiuni și dimensiuni
Cuplu de strângere: 1,2 N.m pentru intrare, 2,5 N.m pentru ieșire
Conexiuni - terminale:Terminale cu șurub: 1 x 0,2...1 x 2,5 mm², (AWG 24...AWG 14) la intrare, Terminale cu șurub: 1 x 1,5...1 x 10 mm², (AWG 16...AWG 8) la ieșire
Rezistență termică: 0,15 °C/W
Indicator LED: LED, verde la intrare
Clasă de protecție IP: IP20
Condiții de mediu
Rezistență la flacără: V0 conform UL 94
Temperatura aerului ambiant în timpul funcționării: -40...80 °C
Temperatura aerului ambiant în timpul depozitării: -40...125 °C
Grad de poluare: 2
Categorie de supratensiune: III
Certificate
Certificate de produs: CE, CSA, EAC, UL, UKCA
Marcaj: CE
Standarde: IEC/EN 62314, IEC/EN 60947-4-2, IEC/EN 60947-4-3, UL 60947-4-2, C22.2 Nr. 14
