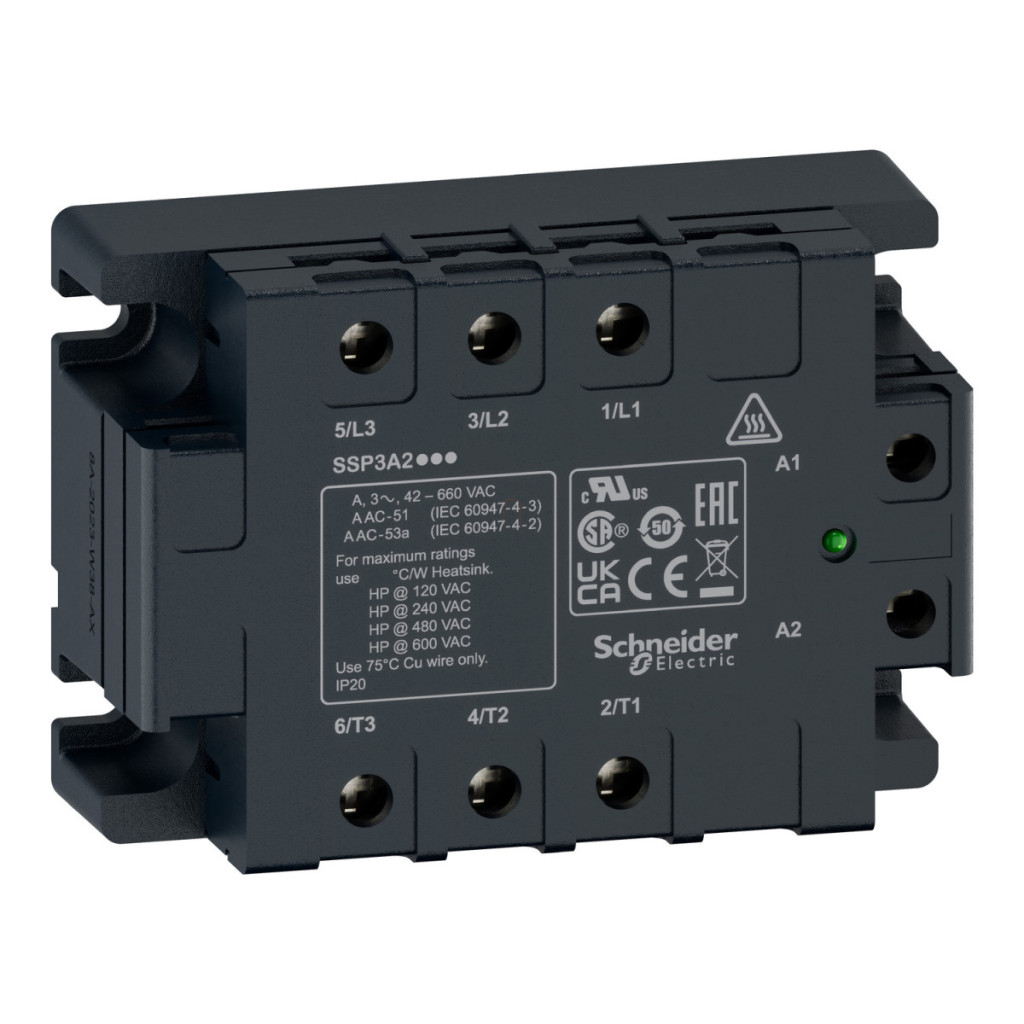

Releul trifazic cu semiconductori Schneider Electric SSP3A250P7T este un membru important al familiei de produse Harmony Solid State Relays, oferind o soluție de comutare fiabilă și eficientă pentru o gamă largă de aplicații industriale. Acest releu de comutare cu tensiune zero, montabil pe panou, este echipat cu un radiator termic, care îmbunătățește semnificativ capacitatea de disipare a căldurii produsului și, astfel, îi mărește durata de viață. Parametrii tehnici și designul produsului sunt destinați utilizării profesionale. Releul trifazic cu o capacitate nominală de curent de 50 A este ideal pentru medii în care este necesară controlul echipamentelor industriale de mare putere. Tensiunea de control de intrare poate fi între 90-280 V c.a. la o frecvență de 50/60 Hz, în timp ce tensiunea de ieșire poate fi utilizată în intervalul 42-660 V c.a. SSP3A250P7T dispune de tehnologie de comutare la tensiune zero, care minimizează perturbațiile de comutare și supratensiunile tranzitorii, protejând astfel circuitul conectat și sporind fiabilitatea sistemului. Parametrii produsului pentru aplicații cu motoare sunt deosebit de remarcabili. La o temperatură ambiantă de 40 °C, este potrivit pentru controlul motoarelor de până la 1,5 cai putere (1,1 kW) la 120 V c.a., 3 cai putere (2,2 kW) la 240 V c.a., Motoare de 7,5 cai putere (5,5 kW) la 480 V c.a. și motoare de 10 cai putere (7,5 kW) la 600 V c.a. Această gamă largă de aplicații face ca produsul să fie cu adevărat versatil. Releul răspunde extrem de rapid: timpul său de pornire este de numai 20 ms, în timp ce timpul de oprire este de 30 ms. Intervalul curentului de intrare este între 7 și 20 mA, iar curentul de sarcină poate varia între 0,4 și 50 A. Curentul maxim de scurgere în stare oprită este de 3 mA, în timp ce căderea de tensiune în stare pornită este mai mică de 1,6 V. Toleranța la tensiune de impuls (Uimp) a produsului este de 4 kV între intrare și carcasă și de 6 kV între circuitele de intrare/ieșire. Rezistența de izolație este de minimum 1000 MΩ la 500 V CC, ceea ce înseamnă o siguranță electrică excepțională. De asemenea, merită menționat designul fizic al SSP3A250P7T. Carcasa dispozitivului, cu lățimea de 104 mm, înălțimea de 74,6 mm și adâncimea de 41 mm, are un grad de protecție IP20. Conexiunile se realizează cu terminale cu șurub: 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) la intrare și 1 x 1,5...1 x 10 mm² (AWG 16...AWG 8). Cuplul de strângere este de 1,2 Nm la intrare și 2,5 Nm la ieșire. Produsul are o rezistență termică de 0,15 °C/W, ceea ce asigură o disipare eficientă a căldurii. Are o gamă extrem de largă de temperaturi de funcționare de -40...+80 °C și o gamă de temperaturi de depozitare de -40...+125 °C. Un LED verde indică starea intrării, facilitând verificarea funcționării.
Date tehnice SSP3A250P7T
Caracteristici generale
Familia de produse: Relee cu semiconductori Harmony
Tipul produsului sau componentului: Releu pentru montare pe panou
Accesorii incluse: Placă termică
Denumire scurtă a dispozitivului: SSP
Bază de montare: Panou
Număr de faze: 3 faze
Curent nominal [In]: 50 A
Tip ieșire solid state: Comutare la tensiune zero
Mod de comutare ieșire: Comutare la tensiune zero
Informații suplimentare
Buton de testare: Fără buton de testare
Tensiune circuit de control [Uc]: 90...280 V c.a. 50/60 Hz
Tensiune minimă de comutare: 90 V c.a. pornire
Tensiune maximă de comutare: 9 V c.a. la oprire
Timp de răspuns: 20 ms (pornire), 30 ms (oprire)
Curent de intrare: 7...20 mA
Tensiune de ieșire: 42...660 V c.a.
Curent de sarcină: 0,4…50 A
Supra tensiune tranzitorie: 1200 V
Supra curent: 715 A pentru 20 ms, 750 A pentru 16,6 ms
Siguranță I²t maximă: 2520 A².s pentru 10 ms la 50 Hz, 2320 A².s pentru 8,3 ms la 60 Hz
Tip de coordonare: TVS
Curent maxim de scurgere: 3 mA în stare oprită
Cădere maximă de tensiune: <1,6 V în stare pornită
DV/dt: 500 V/µs la tensiunea maximă când este oprit
Factor de putere: 0,5 (la sarcină maximă)
Caracteristici motor
Putere nominală controler motor: 1,5 CP la 40 °C 120 V c.a., 3 CP la 40 °C 240 V c.a., 7,5 CP la 40 °C 480 V c.a., 10 CP la 40 °C 600 V c.a.
Puterea motorului kW: 1,1 kW la 40 °C 120 V c.a., 2,2 kW la 40 °C 240 V c.a., 5,5 kW la 40 °C 480 V c.a., 7,5 kW la 40 °C 600 V c.a.
Caracteristici electrice
Rezistență de izolație: >= 1000 MOhm la 500 V c.c.
Capacitate maximă: 8 pF între intrare și ieșire
Rezistență dielectrică: 4 kV CA între intrare și ieșire, 4 kV CA între intrare sau ieșire și carcasă
[Uimp] tensiune nominală de impuls rezistentă: 4 kV între intrare și carcasă, 6 kV între circuitul de intrare/ieșire, 6 kV între intrare/ieșire și carcasă
Conectare
Cuplu de strângere: 1,2 N·m la intrare, 2,5 N·m la ieșire
Conexiuni - terminale: Terminale cu șurub: 1 x 0,2...1 x 2,5 mm², (AWG 24...AWG 14) la intrare, Terminale cu șurub: 1 x 1,5...1 x 10 mm², (AWG 16...AWG 8) la ieșire
Alte caracteristici
Rezistență termică: 0,15 °C/W
Indicator LED: LED, verde la intrare
Grad de protecție IP: IP20
Prezentare generală a dispozitivului: Produs complet
Caracteristici de mediu
Rezistență la flacără: V0 conform UL 94
Temperatura aerului ambiant în timpul funcționării: -40…80 °C
Temperatura aerului ambiant în timpul depozitării: -40…125 °C
Grad de poluare: 2
Categorie de supratensiune: III
Certificate
Certificate de produs: CE, CSA, EAC, UL, UKCA
Marcaj: CE
Standarde: IEC/EN 62314, IEC/EN 60947-4-2, IEC/EN 60947-4-3, UL 60947-4-2, C22.2 Nr. 14
