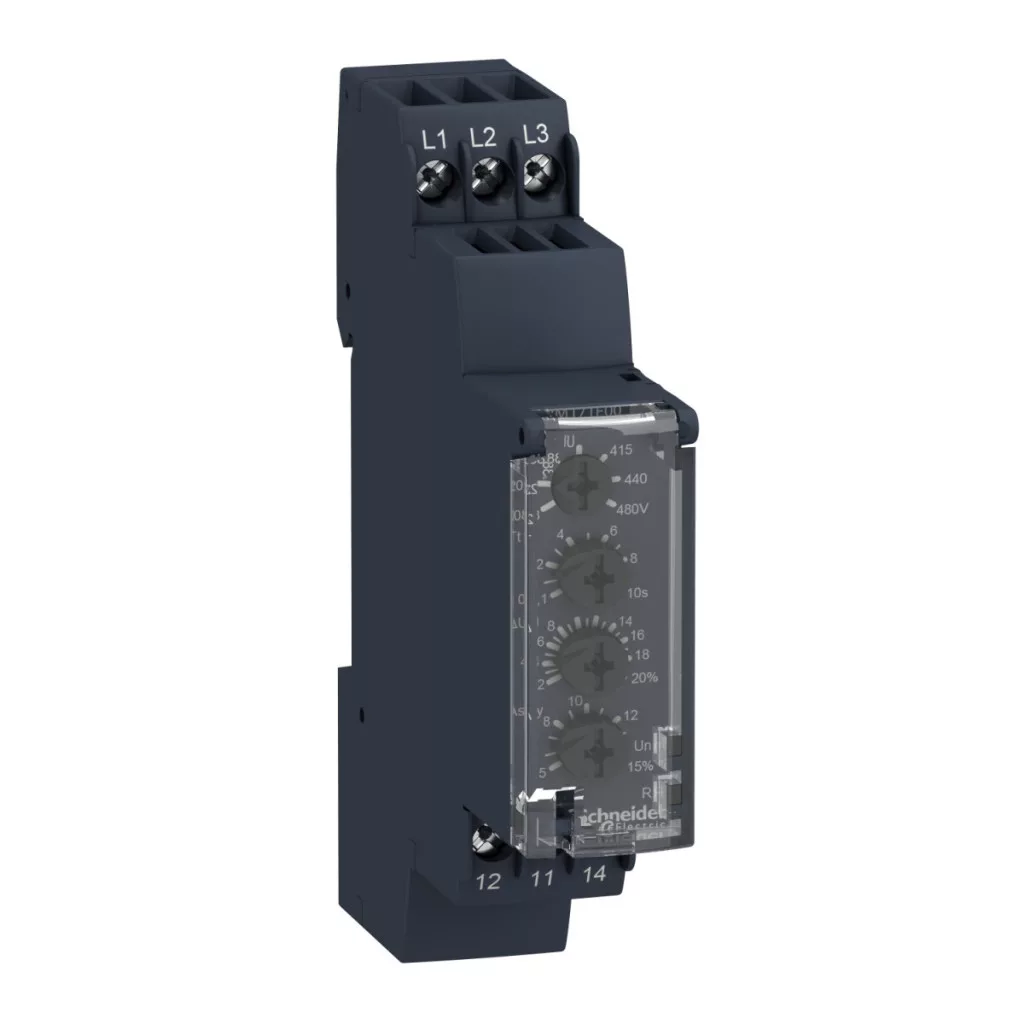

Schneider Electric RM17TE00 este un releu de monitorizare trifazat versatil, care face parte din familia de produse Harmony Control Relays. Acest releu de control multifuncțional oferă o soluție ideală pentru monitorizarea completă a surselor de alimentare trifazate în medii industriale cu o gamă de tensiune de la 208 la 480 V c.a. Modelul RM17TE00 monitorizează simultan patru parametri critici: subtensiune și supratensiune în modul fereastră, asimetrie, secvență de fază și defect de fază. Această capacitate complexă de monitorizare îl face deosebit de valoros în aplicații în care o sursă de alimentare trifazată fiabilă și stabilă este esențială pentru funcționarea corectă și protecția echipamentelor. Dispozitivul are o sursă de alimentare autonomă, astfel încât nu necesită o sursă de alimentare separată pentru funcționare. Ieșirea releului este un contact de comutare (1 C/O) cu un curent nominal de ieșire de 5 A, potrivit pentru comutarea până la 250 V c.a. sau 250 V c.c. Capacitatea maximă de comutare este de 1250 VA, ceea ce este suficient pentru majoritatea sarcinilor de control. Dispozitivul are un timp de întârziere reglabil între 0,1 și 10 secunde, ceea ce permite compensarea fluctuațiilor de tensiune pe termen scurt sau a perturbațiilor tranzitorii.10 secunde, ceea ce permite eliminarea fluctuațiilor de tensiune pe termen scurt sau a perturbațiilor temporare, evitând astfel alarmele false sau opririle nedorite. Pragurile pot fi ajustate în mod flexibil: pragul de tensiune poate fi setat între 2...20% în funcție de tensiunea nominală, în timp ce pragul de asimetrie poate fi setat între 5...15%. Dispozitivul are un timp de răspuns rapid, reacționând în mai puțin de 200 ms în cazul unei defecțiuni, oferind astfel protecție în timp util pentru echipamentele conectate. Histerezisul de 2% asigură că releul nu comută inutil în cazul unor fluctuații minore în apropierea valorilor limită. RM17TE00 are un design compact, are o lățime de numai 17,5 mm și poate fi montat pe o șină DIN simetrică de 35 mm, în conformitate cu standardul IEC 60715. Carcasa din plastic auto-stingător oferă protecție IP30, în timp ce conectorii au protecție IP20. Dispozitivul poate fi montat în orice poziție fără pierderi de performanță, cu o temperatură de funcționare cuprinsă între -20 și 50 °C și o temperatură de depozitare cuprinsă între -40 și 70 °C. Starea releului este indicată de LED-uri: un LED verde se aprinde când dispozitivul este alimentat, iar un LED galben se aprinde când releul este activat. Dispozitivul are terminale cu șuruburi care acceptă diferite dimensiuni de cabluri, cu un cuplu de strângere de 0,6...1 Nm, în conformitate cu IEC 60947-1. RM17TE00 este extrem de fiabil, dovadă fiind durata sa de viață de 30.000.000 de cicluri de comutare mecanică și 100.000 de cicluri de comutare electrică. Siguranța este sporită de o tensiune de testare dielectrică de 2 kV și o rezistență la impulsuri nedisipative de 4 kV. Produsul este conform cu numeroase standarde internaționale, precum IEC 60255-1, și are certificări CE, GOST, C-Tick, CSA, UL și GL, printre altele. Este recomandat în special pentru aplicații în care este necesară monitorizarea constantă a alimentării trifazate, cum ar fi protecția pompelor, compresoarelor, sistemelor de ventilație, ascensoarelor sau a oricărui alt echipament trifazat critic.
Relee de control Schneider Electric Harmony - RM17TE00 - releu trifazic de monitorizare a fazei și tensiunii, 1CO, 5A, 208…480VAC date tehnice
Caracteristici generale
Tipul produsului: releu de control trifazic
Familia de produse: relee de control Harmony
Tipul releului: releu de control multifuncțional
Denumirea releului: RM17TE
Parametri monitorizați
Subtensiune și supratensiune în modul fereastră
Asimetrie
Secvență de fază
Detectarea defectării de fază
Parametri tehnici
Domeniu de măsurare: 208...480 V c.a.
Tip întârziere: Reglabil 0,1...10 s, +/- 10% din valoarea maximă, întârziere Tt în caz de defect
Contacte de ieșire: 1 C/O Curent nominal de ieșire: 5 A Tipul și compoziția contactului: 1 C/O Tensiunea circuitului de control: 208...480 V Aplicație specială: pentru alimentare trifazată Alte date tehnice Tensiune de alimentare: autoalimentată Limite de tensiune de alimentare: 183...528 V c.a.
Timp de resetare: întârziere de 1500 ms
Tensiune maximă de comutație: 250 V c.a., 250 V c.c.
Capacitate de comutare: 1250 VA
Curent minim de comutare: 10 mA la 5 V c.c.
Curent maxim de comutare: 5 A c.a., 5 A c.c.
Limite tensiune circuit de comandă: -12% +10% Un
Consum de energie: 0…22 VA la 400 V CA 50 Hz
Frecvența circuitului de control: 50...60 Hz +/- 10%
Limite de tensiune de măsurare: 183…528 V AC
Histerezis: 2%
Întârziere la pornire: 650 ms
Ciclu maxim de măsurare: ciclu de măsurare de 150 ms ca valoare RMS reală
Setări prag
Setare prag de tensiune: 2...20% din Un selectat
-2...-17% în intervalul 220 V c.a.
+2...+10% în intervalul 480 V c.a.
-2...-12% în intervalul 208 V c.a.
Interval de tensiune: 208...480 V fază-fază
Setare prag asimetrie: 5...15% din Un selectat
Precizie
Repetabilitate: 0,5% pentru circuitul de intrare și măsurare, 3% pentru întârzierea de timp
Eroare de măsurare: < 0,05%/°C variație de temperatură, < 1% pe întreaga variație de tensiune
Caracteristici fizice
Lățime: 17,5 mm
Conexiuni: Terminale cu șurub, pentru diverse dimensiuni de cabluri
Cuplu de strângere: 0,6...1 N·m conform IEC 60947-1
Material carcasă: plastic auto-stingător
Indicație locală: LED (verde) când este alimentat cu energie, LED (galben) când releul este activat
Metodă de montare: șină DIN simetrică de 35 mm conform IEC 60715
Durată de viață
Durată de viață electrică: 100.000 de cicluri
Durată de viață mecanică: 30.000.000 de cicluri
Frecvență de funcționare: <= 360 operațiuni/oră la sarcină maximă
Caracteristici de mediu
Temperatură de funcționare: -20…50 °C
Temperatură de depozitare: -40 până la 70 °C Umiditate relativă: 95% la 55 °C conform IEC 60068-2-30 Protecție IP: IP20 (conectori), IP30 (carcasă) conform IEC 60529
