RM22JA31MR, parte a gamei de produse Harmony Control Relays de la Schneider Electric, este un releu de monitorizare a curentului extrem de versatil, care oferă o soluție simplă pentru măsurarea curentului și sarcinile de protecție în sistemele industriale și de automatizare a clădirilor. Acest dispozitiv compact funcționează cu o sursă de alimentare de 24...240 V c.a./c.c., fiind ușor de integrat în aproape orice sistem, fie că este vorba de o instalație nouă sau de o extindere a unui sistem existent. Principalul avantaj al releului RM22JA31MR este selecția flexibilă a modului de funcționare. Dispozitivul este capabil să detecteze atât supracurentul, cât și subcurentul și dispune, de asemenea, de un mod special „fereastră” care îi permite să semnalizeze numai atunci când valoarea curentului depășește un interval predefinit. Acest lucru este extrem de util în aplicații în care funcționarea stabilă poate fi asigurată numai într-un interval specific de curent. Intervalul de măsurare este de la 4 mA la 1 A, ceea ce este suficient pentru majoritatea aplicațiilor industriale. Releul este potrivit pentru măsurarea curenților de curent alternativ și continuu la o frecvență de rețea de 50/60 Hz și efectuează măsurarea ca valoare RMS reală, ceea ce asigură rezultate precise chiar și cu semnale nesinusoidale. Întârzierea reglabilă de 0,1-30 secunde joacă un rol cheie în funcționare, ajutând la filtrarea perturbațiilor pe termen scurt și a supratensiunilor de curent, prevenind comutarea inutilă. Histerezisul este, de asemenea, reglabil, între 5-50% în raport cu setarea pragului, în timp ce în modul fereastră acest parametru este de 3% în raport cu scala completă. RM22JA31MR are două contacte de comutare (2CO) cu o capacitate maximă de comutare de 8 A, suficientă pentru comutarea directă a mașinilor și motoarelor mai mici sau pentru controlul echipamentelor de putere mai mare prin contactoare auxiliare. Dispozitivul are o capacitate de comutare de 2000 VA și un curent minim de comutare de 10 mA la 5V CC, ceea ce permite, de asemenea, controlul circuitelor de semnalizare de nivel scăzut. Designul fizic al releului este, de asemenea, bine gândit: carcasa compactă din plastic, cu lățimea de 22,5 mm, poate fi fixată pe o șină DIN standard de 35 mm, ceea ce facilitează instalarea în orice dulap de comutație. Dispozitivul are o carcasă cu clasă de protecție IP40 și un panou frontal cu clasă de protecție IP50, în timp ce blocurile de borne oferă protecție IP20. Cablarea se realizează cu borne cu șuruburi adecvate pentru cabluri cu secțiune transversală de 0,2-2,5 mm². Instalarea este facilitată de un cuplu de strângere de 0,6-1 Nm. Două LED-uri indică starea de funcționare: un LED verde indică prezența alimentării cu energie electrică, iar un LED galben indică faptul că releul este activat. Setările pot fi ajustate folosind potențiometrele de pe dispozitiv, care are și un buton de testare pentru verificarea funcționării. Releul de curent Schneider Electric RM22JA31MR poate funcționa într-un interval larg de temperaturi: -20...+60 °C la 50 Hz și -20...+50 °C la 60 Hz. Dispozitivul are numeroase certificări (CE, CSA, EAC, CCC, GL, RCM, UL), care asigură conformitatea cu standardele globale. În ceea ce privește compatibilitatea electromagnetică, acesta îndeplinește cerințele seriei de standarde IEC 61000 pentru utilizarea în medii industriale și rezidențiale. Fiabilitatea ridicată a produsului este indicată și de valoarea MTTFd raportată de 296,8 ani. Acest parametru indică timpul mediu între defecțiuni periculoase și este esențial pentru proiectarea sistemelor de siguranță.

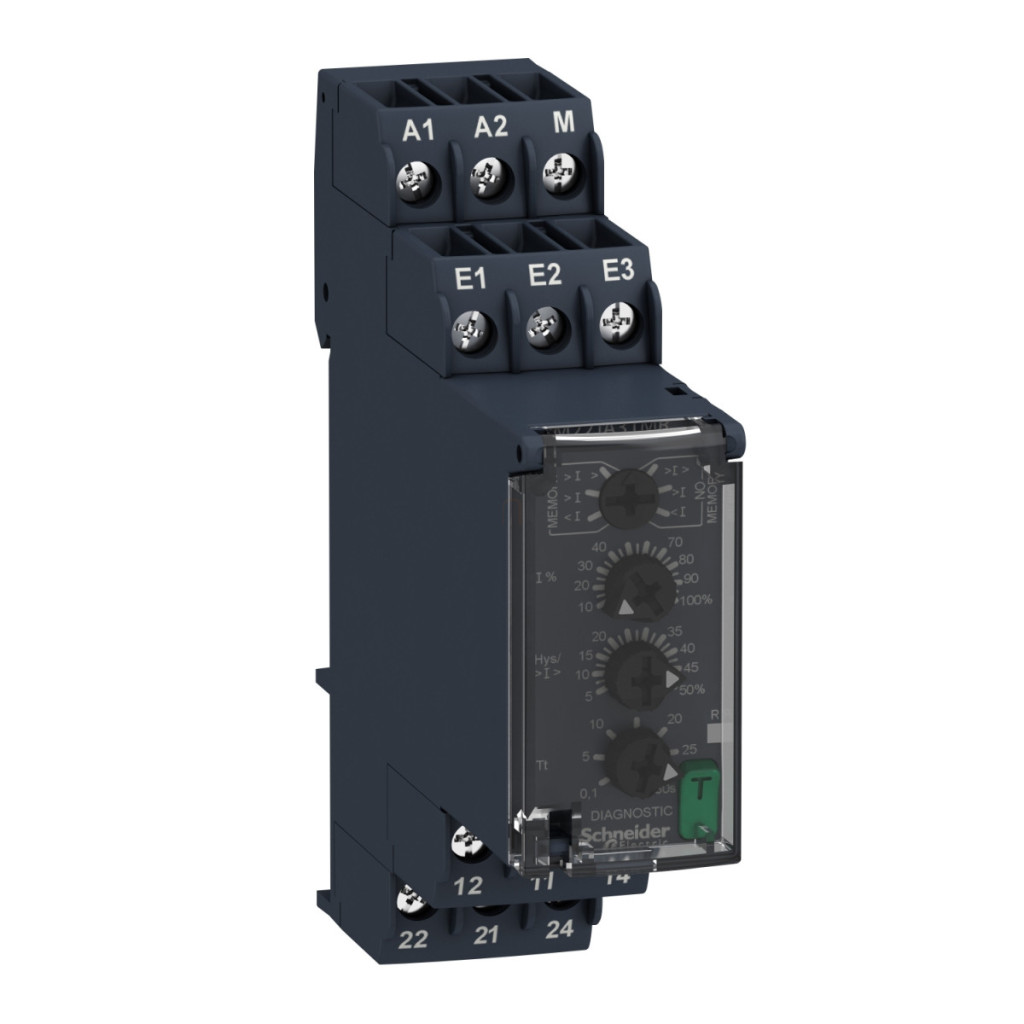

Relee de control Schneider Electric Harmony - RM22JA31MR - releu de monitorizare a curentului, cu întârziere la oprire, 2CO, 8A, 24…240VAC/DC, interval de măsurare: 4…1000mA date tehnice
Caracteristici principale
Familia de produse: Relee de control Harmony
Tip releu: Releu de monitorizare a curentului
Tip produs sau componentă: Releu de monitorizare a curentului
Denumire releu: RM22JA
Parametri monitorizați: Detectarea supracurentului sau subcurentului, monitorizare supracurent sau subcurent în modul fereastră
Tip întârziere: Reglabil 0,1...30 s, +/- 10% față de valoarea maximă, Tt - întârziere în caz de defect
Caracteristici electrice
Capacitate de comutare: 2000 VA
Curent minim de comutare: 10 mA la 5V CC
Curent maxim de comutare: 8 A AC
Consum maxim de energie: 3,5 VA
Domeniu de măsurare: 4 mA...1 A curent AC/DC 50/60 Hz
Categorie de utilizare: AC-15 conform IEC 60947-5-1, DC-13 conform IEC 60947-5-1, AC-1 conform IEC 60947-4-1, DC-1 conform IEC 60947-4-1
Tipul și compoziția contactului: 2 C/O (contact de comutare)
Timp de resetare: 1500 ms la tensiune maximă
Tensiune maximă de comutare: 250 V AC
Limite de tensiune de alimentare: 20,4…264 V AC/DC
Toleranță la tensiunea de funcționare: -15% +10% Un
Consum maxim de energie: 1,5 W c.c.
Rezistență între terminale: 2,5 ohmi pentru terminalele E1-M, 0,5 ohmi pentru terminalele E2-M, 0,1 ohmi pentru terminalele E3-M
Contacte de ieșire: 2 C/O Curent nominal de ieșire: 8 A Ciclul maxim de măsurare: ciclu de măsurare de 100 ms ca valoare efectivă reală Rezistență internă de intrare: 0,5 Ohm, 2,5 Ohm, 0,1 Ohm Precizia setării pragului de comutare: +/- 10% față de scala completă
Date de setare și precizie
Deviația pragului de comutare: <= 0,05% per grad Celsius, în funcție de temperatura ambiantă admisibilă, <= 1% în intervalul tensiunii de alimentare
Precizia setării întârzierii: 10 P
Deriva întârzierii: <= 0,05% per grad Celsius, în funcție de temperatura ambiantă admisibilă, <= 1% în intervalul tensiunii de alimentare
Histerezis: 5…50% reglabil în raport cu setarea pragului, 3% fix pentru întreaga scală în modul fereastră
Întârziere la pornire: 0,3 s
Repetabilitate: +/- 0,5% pentru circuitul de intrare și măsurare, +/- 0,2% pentru întârzierea de timp
Eroare de măsurare: < 1% pe întreaga gamă în cazul schimbării tensiunii, 0,05%/°C schimbare de temperatură
Timp de răspuns: <= 500 ms
Setare prag: 10...100% Protecție și caracteristici mecanice Categorie de supratensiune: III conform IEC 60664-1, III conform UL 508 Rezistență de izolație: > 100 MOhm la 500 V CC conform IEC 60255-27
Izolație: între sursa de alimentare și măsurare
Conexiuni - terminale: Terminale cu șurub pentru secțiuni transversale diferite ale cablurilor
Cuplu de strângere: 0,6…1 N.m conform IEC 60947-1
Material carcasă: plastic auto-stingător
Indicație locală: LED (galben) pentru starea ON a releului, LED (verde) pentru indicarea alimentării cu energie electrică
Metodă de montare: șină DIN de 35 mm conform IEC 60715
Durată de viață electrică: 100.000 de cicluri
Durată de viață mecanică: 10.000.000 de cicluri Tensiune nominală de alimentare: 24...240 V CA/CC 50/60 Hz, fără autoalimentare Date privind fiabilitatea siguranței: MTTFd = 296,8 ani, B10d = 270.000
Material contact: fără cadmiu
Lățime: 22,5 mm
Tip control: cu buton de testare
Caracteristici de mediu
Imunitate la microîntreruperi: 50 ms Compatibilitate electromagnetică: Conform cu diverse standarde de imunitate și emisie Standarde: IEC 60255-1 Certificări de produs: CSA, CE, EAC, CCC, GL, RCM, UL Temperatură de depozitare: -40 până la 70 °C Temperatură de funcționare: -20 până la 50 °C 60 Hz UL
Temperatură de depozitare: -40 până la 70 °C
Temperatură de funcționare: -20 până la 50 °C la 60 Hz, -20 până la 60 °C la 50 Hz
Umiditate relativă: 93 până la 97% 25…55 °C conform IEC 60068-2-30
Rezistență la vibrații: Valori diferite în stare de funcționare și în stare de repaus
Rezistență la șocuri: 15 gn (durată = 11 ms) în stare de repaus conform IEC 60068-2-27, 5 gn (durată = 11 ms) în stare de funcționare conform IEC 60068-2-27
Clasă de protecție IP: IP20 (blocuri terminale) conform IEC 60529, IP40 (carcasă) conform IEC 60529, IP50 (panou frontal) conform IEC 60529
Grad de poluare: 3 conform IEC 60664-1, 3 conform UL 508
Tensiune de testare dielectrică: 2,5 kV, 1 minut CA 50 Hz conform IEC 60255-27.
