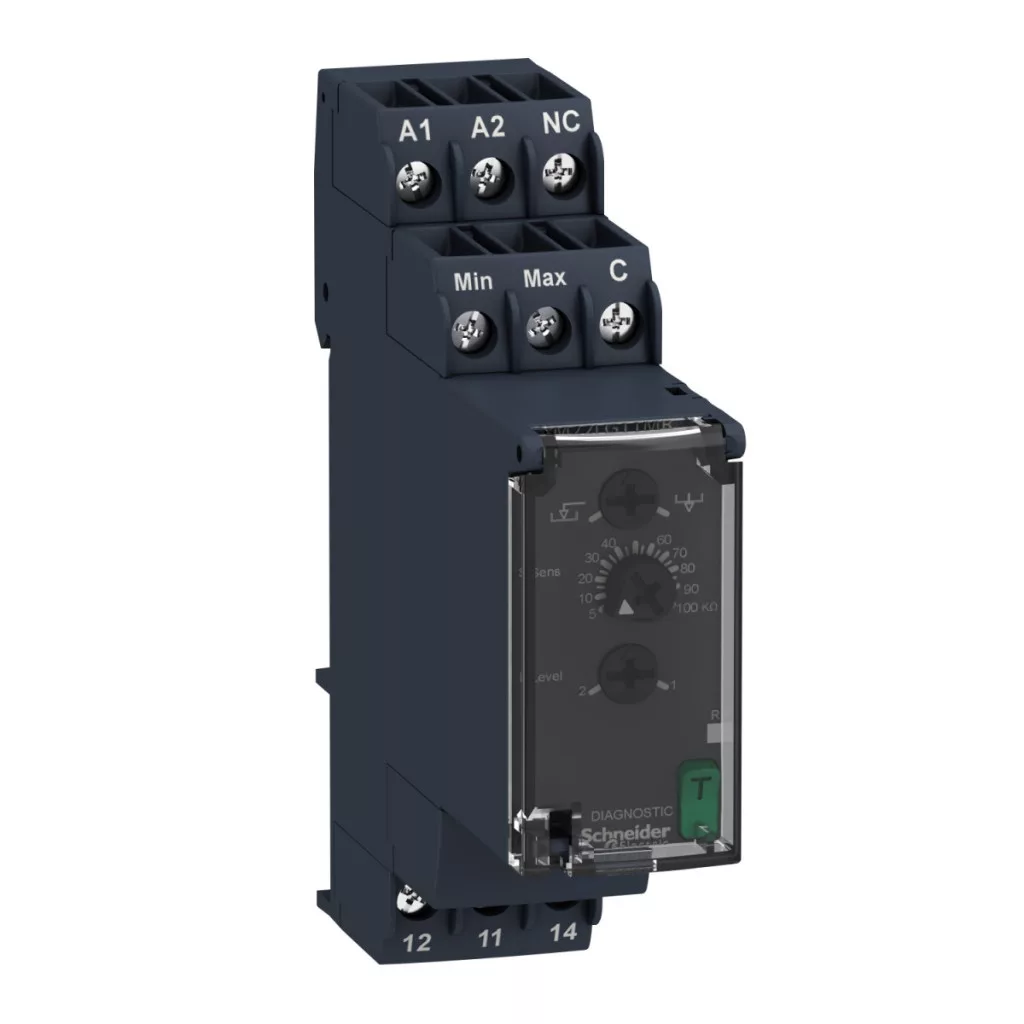

Releul de monitorizare a nivelului lichidului Schneider Electric RM22LG11MR este un membru versatil al familiei de produse Harmony Control Relays, oferind monitorizare fiabilă a nivelului pentru diverse lichide. Acest dispozitiv compact, montabil pe șină DIN, oferă o soluție profesională pentru monitorizarea și controlul precis al nivelului lichidelor din rezervoare și containere de stocare în medii industriale. Releul de monitorizare a nivelului RM22LG11MR funcționează pe principiul conductivității electrice a lichidelor. Dispozitivul detectează nivelul lichidului prin intermediul sondelor rezistive, care sunt de obicei amplasate la nivelurile minim și maxim din rezervor. Intervalul de măsurare poate fi reglat între 5 și 100 kOhm, ceea ce îl face potrivit pentru utilizarea cu lichide de conductivitate diferită. Controlul sensibilității încorporat vă permite să reglați fin sistemul între 5 și 100%, adaptându-l la diferite tipuri de lichide și condiții de mediu. Gama universală de alimentare a dispozitivului (24-240 V c.a./c.c.) oferă o flexibilitate excepțională în timpul instalării. Limitele inferioare și superioare ale gamei de alimentare sunt 20,4 V și 264 V, ceea ce garantează o gamă largă de funcționare în diverse medii industriale. Consumul de energie al dispozitivului este de numai 1,5 W CC, asigurând o funcționare eficientă din punct de vedere energetic pe termen lung. Întârzierea de pornire este de 0,6 secunde, timp suficient pentru ca sistemul să se stabilizeze și să înceapă să funcționeze corect. Releul RM22LG11MR are un contact de comutare (1C/O) cu un curent nominal de comutare de 8 A. Capacitatea de comutare este de 2000 VA, iar curentul minim de comutare este de 10 mA la 5 V DC. Această putere de ieșire permite controlul direct al diverselor pompe, supape sau dispozitive de semnalizare. Releul suportă categoriile de utilizare AC-15, DC-13, AC-1 și DC-1 conform standardelor IEC 60947-5-1 și IEC 60947-4-1, ceea ce asigură o gamă largă de aplicații. Tensiunea maximă a electrodului este de 12 V c.a., iar curentul electrodului este de 1 mA, ceea ce îl face sigur de utilizat în medii sensibile. Designul compact al dispozitivului (doar 22,5 mm lățime, 90 mm înălțime și 79,5 mm adâncime) permite instalarea în dulapuri de comutație, economisind spațiu. Poate fi montat pe o șină DIN de 35 mm și fixat în orice poziție. Conectarea se realizează cu borne cu șurub care acceptă diferite secțiuni transversale ale firelor: 2×0,5-2×2,5 mm² sau 1×0,5-1×3,3 mm² pentru fire solide și 2×0,2-2×1,5 mm² sau 1×0,2-1×2,5 mm² pentru fire torsadate. Gradul de protecție IP este IP20 pentru blocurile terminale, IP40 pentru carcasă și IP50 pentru panoul frontal, oferind o protecție adecvată pentru dispozitiv în medii industriale. Releul de monitorizare a nivelului Schneider Electric RM22LG11MR este recomandat în principal pentru utilizarea în sisteme de tratare a apei, echipamente din industria alimentară, fabrici chimice și alte aplicații în care este necesară monitorizarea și controlul precis al nivelurilor de lichid. Lungimea maximă a cablului între sondă și dispozitiv este de 1000 m, ceea ce oferă o mare flexibilitate în timpul instalării. Un alt avantaj al RM22LG11MR este fiabilitatea sa ridicată, garantată de o durată de viață electrică de 100.000 de cicluri și o durată de viață mecanică de 10.000.000 de cicluri. Dispozitivul are, de asemenea, un buton de testare, care facilitează punerea în funcțiune și întreținerea.
Relee de control Schneider Electric Harmony - RM22LG11MR - nivel lichid - date tehnice releu de monitorizare
Caracteristici generale
Familia de produse: Relee de control Harmony
Tipul releului: Releu de monitorizare a nivelului
Denumirea releului: RM22L
Parametri monitorizați: Detectare cu sonde rezistive
Întârziere: Niciuna
Caracteristici de comutare
Capacitate de comutare: 2000 VA
Curent minim de comutare: 10 mA la 5 V CC
Curent maxim de comutare: 8 A CA
Categorii de utilizare: AC-15 (IEC 60947-5-1), DC-13 (IEC 60947-5-1), AC-1 (IEC 60947-4-1), DC-1 (IEC 60947-4-1)
Tip contact: 1 contact inversor (C/O)
Tensiune maximă de comutare: 250 V c.a.
Caracteristici de alimentare și măsurare
Tensiune nominală de alimentare: 24...240 V c.a./c.c. 50/60 Hz, fără autoalimentare
Limite de tensiune de alimentare: 20,4...264 V c.a./c.c.
Consum de energie: 1,5 W c.c.
Întârziere la pornire: 0,6 s
Tensiune maximă la electrod: 12 V c.a.
Curent maxim al electrodului: 1 mA
Repetabilitate: ±2% cu întârziere
Eroare de măsurare: <1% pe întreaga gamă cu schimbare de tensiune, 0,05%/°C schimbare de temperatură
Caracteristici de detectare
Distanța maximă a cablului între dispozitive: 1000 m între sondă și releu
Interval de sensibilitate: 5...100 kOhm St (sensibilitate standard)
Reglarea sensibilității: 5...100%
Curent maxim de alimentare către senzori: 1 mA
Capacitate cablu: 1 nF HS (sensibilitate ridicată) pentru cablul sondei, 2,2 nF St (sensibilitate standard) pentru cablul sondei, 4,7 nF LS (sensibilitate redusă) pentru cablul sondei
Caracteristici mecanice
Categorie de supratensiune: III conform IEC 60664-1
Izolație: Între sursa de alimentare și măsurare
Conexiuni: Terminale cu șurub pentru secțiuni transversale diferite ale firelor
Cuplu de strângere: 0,6...1 N.m conform IEC 60947-1
Material carcasă: Plastic auto-stingător
Metodă de montare: Șină DIN de 35 mm conform IEC 60715
Poziție de montare: Orice poziție
Durată de viață electrică: 100.000 de cicluri
Durată de viață mecanică: 10.000.000 de cicluri
Material contact: Fără cadmiu
Domeniu de măsurare: 5...100 kOhm
Date privind fiabilitatea siguranței: B10d = 120.000, MTTFd = 125,5 ani
Lățime: 22,5 mm
Tip de control: Cu buton de testare
Parametri de mediu
Nivel de protecție: IP20 (blocuri terminale), IP40 (carcasă), IP50 (panou frontal) conform IEC 60529
Grad de poluare: 3 conform IEC 60664-1
Tensiune de testare dielectrică: 2,5 kV, 1 min AC 50 Hz conform IEC 60255-27
