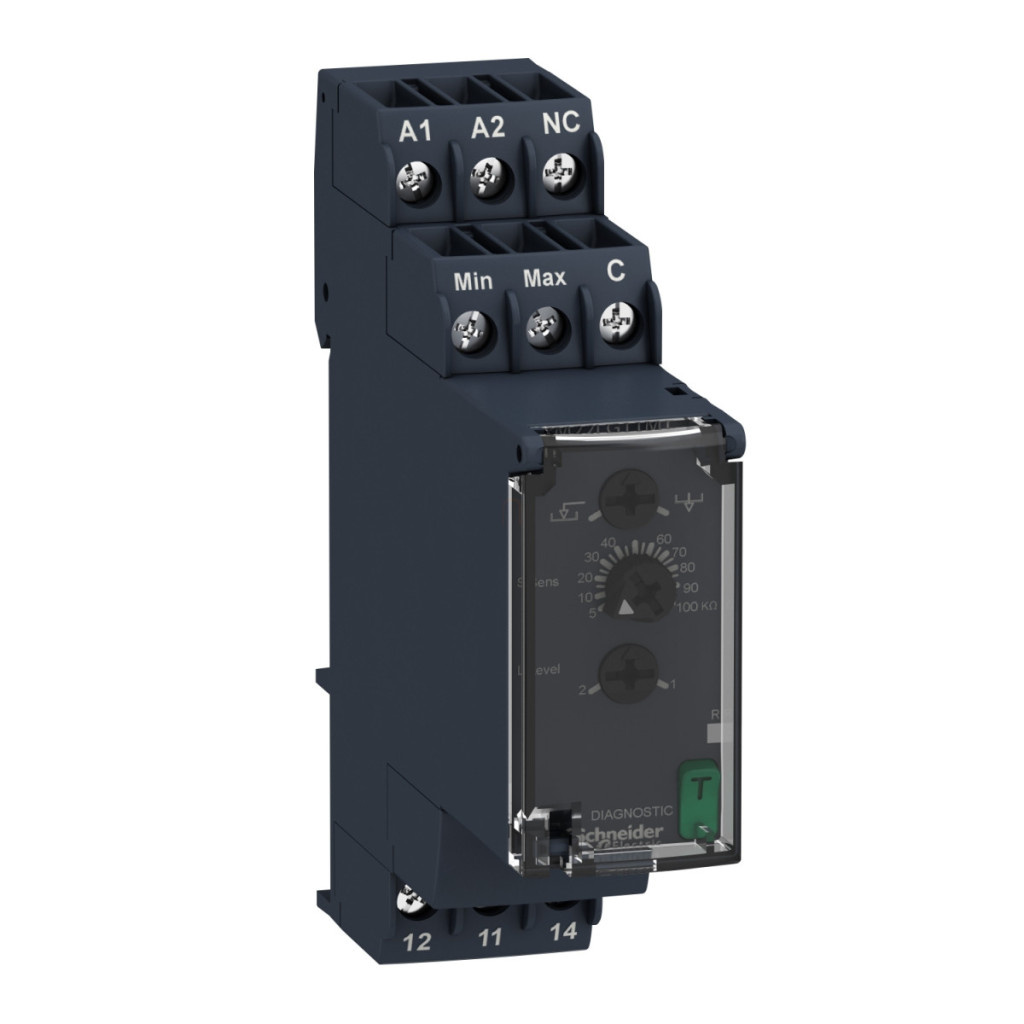

Releul de monitorizare a nivelului lichidelor RM22LG11MT din gama de produse Harmony Control Relays de la Schneider Electric este soluția ideală pentru aplicații industriale de monitorizare a nivelului lichidelor. Acest dispozitiv compact, montabil pe șină DIN, oferă protecție fiabilă împotriva problemelor cauzate de niveluri excesiv de ridicate sau scăzute ale lichidelor în diverse medii industriale, cum ar fi sisteme de pompare, rezervoare de apă sau alte recipiente de stocare a lichidelor. Dispozitivul funcționează utilizând senzori rezistivi care detectează prezența sau absența lichidului. RM22LG11MT are o ieșire de releu cu contact de comutare (1 C/O) care poate comuta un curent maxim de 8 A, permițându-i să controleze direct motoare sau contactoare mai mici. Releul, cu o tensiune de alimentare de 380...415 V CA/CC, nu este autoalimentat, ceea ce înseamnă că necesită o sursă de alimentare externă pentru a funcționa. Scala de sensibilitate reglabilă poate varia între 5...100 kOhm, permițând optimizarea pentru lichide cu conductivități diferite. Releul RM22LG11MT oferă funcții sofisticate, cum ar fi detectarea nivelului în modurile de umplere și golire, precum și diferite moduri de comutare pentru monitorizarea unuia sau a două niveluri. Tensiunea maximă a electrodului este de 12 V CA, iar curentul maxim al electrodului este de 1 mA, ceea ce îl face sigur pentru utilizare în diverse medii industriale. Distanța maximă a cablului între electrozi și releu poate fi de până la 1000 de metri, oferind o flexibilitate excepțională la instalare. Releul Schneider Electric RM22LG11MT este încorporat într-o carcasă robustă din plastic auto-stingător, care oferă protecție IP20 pentru conectori, IP40 pentru carcasă și IP50 pentru panoul frontal. Produsul poate fi montat pe o șină DIN de 35 mm în conformitate cu standardul IEC 60715 și poate fi instalat în orice poziție. Are dimensiuni compacte: 22,5 mm lățime, 90 mm înălțime și 79,5 mm adâncime, ocupând puțin spațiu în dulapul de distribuție. Întârzierea de pornire de 0,6 secunde asigură o funcționare stabilă la pornirea alimentării cu energie electrică. Dispozitivul are, de asemenea, un buton de testare pentru verificarea ușoară a funcționării. În ceea ce privește specificațiile tehnice, RM22LG11MT are caracteristici remarcabile: o capacitate de comutare de 2000 VA, un curent minim de comutare de 10 mA la 5 V CC și o categorie de utilizare de AC-15, DC-13, AC-1 și DC-1 în conformitate cu IEC 60947. Durata de viață electrică este de 100.000 de cicluri, iar durata de viață mecanică este de 10 milioane de cicluri. Produsul este conform cu numeroase standarde internaționale și are diverse certificări, precum CSA, GL, RCM, UL, EAC, CE și CCC, fiind astfel adecvat pentru utilizare în diverse aplicații la nivel mondial.
Relee de control Schneider Electric Harmony - RM22LG11MT - releu de monitorizare a nivelului lichidului, 1CO, 8A, 380…415VAC, interval de măsurare: 5…100kOhm, întârziere la pornire și oprire. Date tehnice
Caracteristici principale
Familia de produse: Relee de control Harmony
Tip releu: Releu de monitorizare a nivelului lichidului
Tip produs sau componentă: Releu de monitorizare a nivelului lichidului
Denumire releu: RM22L
Parametri monitorizați de releu: Detectare cu sonde rezistive
Timp de întârziere: Niciunul
Capacitate de comutare în VA: 2000 VA
Curent minim de comutare: 10 mA la 5 V CC
Curent maxim de comutare: 8 A CA
Categorie de utilizare: AC-15 conform IEC 60947-5-1, DC-13 conform IEC 60947-5-1, AC-1 conform IEC 60947-4-1, DC-1 conform IEC 60947-4-1
Tipul și compoziția contactului: 1 C/O
Informații suplimentare
Tensiune maximă de comutare: 250 V c.a.
Tensiune nominală de alimentare [Un]: 380...415 V c.a./c.c. 50/60 Hz, neautosuffisientă
Limite de tensiune de alimentare: 323…456,5 V c.a.
Contacte de ieșire: 2 C/O Curent nominal de ieșire: 8 A Întârziere de pornire: 0,6 s Tensiune maximă a electrodului: 12 V c.a.
Curent maxim al electrodului: 1 mA
Repetabilitate: +/- 2% cu întârziere de timp
Eroare de măsurare: < 1% pe întreaga gamă cu schimbare de tensiune, 0,05%/°C schimbare de temperatură
Distanța maximă a cablului între dispozitive: 1000 m între sondă și unitatea de întârziere
Scala de sensibilitate: 5...100 kOhm St (sensibilitate standard)
Reglarea sensibilității: 5…100%
Curent maxim de alimentare către senzori: 1 mA Capacitate cablu: 1 nF HS (Sensibilitate ridicată) pentru cablul sondei, 2,2 nF St (Sensibilitate standard) pentru cablul sondei, 4,7 nF LS (sensibilitate redusă) pentru cablul sondei
Caracteristici fizice
Categorie de supratensiune: III în conformitate cu IEC 60664-1
Izolație: între sursa de alimentare și măsurare
Conexiuni - terminale: Terminale cu șurub pentru diverse dimensiuni de cablu
Cuplu de strângere: 0,6…1 N.m conform IEC 60947-1
Material carcasă: plastic auto-stingător
Suport de montare: șină DIN de 35 mm conform IEC 60715
Poziție de montare: Orice poziție
Durată de viață electrică: 100.000 de cicluri
Durată de viață mecanică: 10.000.000 de cicluri
Material contact: Fără cadmiu
Domeniu de măsurare: 5...100 kOhm
Date privind siguranța și fiabilitatea: MTTFd = 125,5 ani, B10d = 120.000
Lățime: 22,5 mm
Tip de control: Buton de testare
Caracteristici de mediu
Imunitate la microîntreruperi: 100 ms CC, 90 ms CA
Compatibilitate electromagnetică: Conform cu diverse standarde IEC
Standarde: IEC 60255-1
Certificări ale produsului: CSA, GL, RCM, UL, EAC, CE, CCC
Temperatura ambiantă de depozitare: -40 până la 70 °C
Umiditate relativă: 93 până la 97% la 25 până la 55 °C în conformitate cu IEC 60068-2-30
Rezistență la vibrații: Valori diferite în timpul funcționării și în afara funcționării, conform IEC 60068-2-6
Rezistență la șocuri: 15 gn (durată = 11 ms) în afara funcționării, conform IEC 60068-2-27, 5 gn (durată = 11 ms) în timpul funcționării, conform IEC 60068-2-27
Grad de protecție IP: IP20 (conectori) conform IEC 60529, IP40 (carcasă) conform IEC 60529, IP50 (panou frontal) conform IEC 60529. Grad de contaminare: 3 conform IEC 60664-1. Tensiune de testare dielectrică: 2,5 kV, 1 minut AC 50 Hz conform IEC 60255-27.
