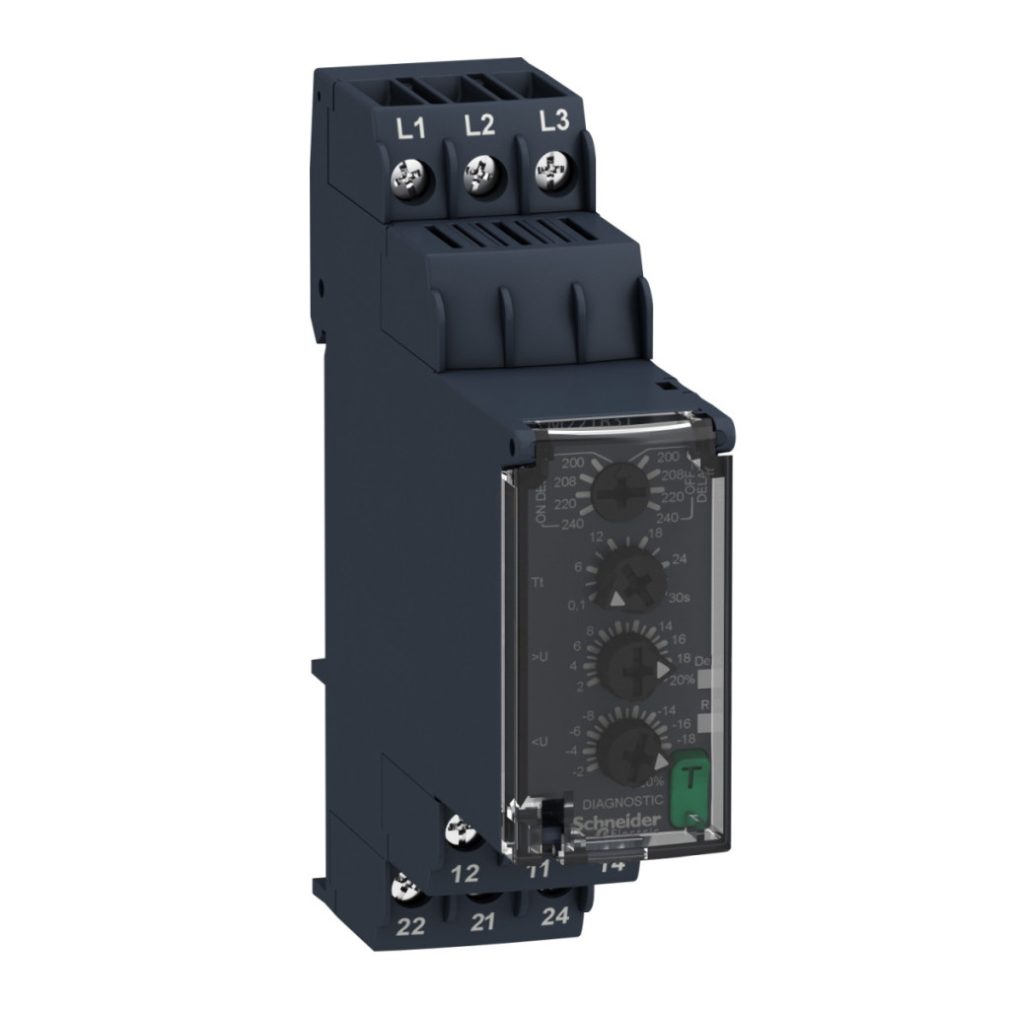

RM22TR31, parte a gamei de produse Harmony Control Relays de la Schneider Electric, este un releu de control trifazat compact, fiabil și versatil, potrivit pentru monitorizarea defectelor de fază, supratensiunii și subtensiunii. Funcționând în intervalul 200-240 V c.a., acest model este alegerea ideală pentru protejarea sistemelor industriale, a mașinilor și a echipamentelor în care o sursă de alimentare trifazată stabilă este esențială. Ca parte a gamei de produse Harmony Control Relays, releul RM22TR31 combină o calitate remarcabilă cu o funcționalitate excepțională. Dispozitivul monitorizează continuu rețeaua trifazată și reacționează imediat dacă detectează o pierdere de fază, o schimbare a secvenței de faze, supratensiune sau subtensiune. Funcția de întârziere încorporată previne alarmele false cauzate de fluctuații momentane de tensiune, deoarece releul se activează numai în cazul unei defecțiuni persistente. Timpul de întârziere poate fi setat între 0,1 și 30 de secunde, permițând adaptarea la cerințele specifice ale diferitelor aplicații. Din punct de vedere tehnic, RM22TR31 este cu adevărat remarcabil. Dispozitivul are 2 contacte de comutare (2CO), fiecare cu o capacitate de încărcare de 8A. Capacitatea de comutare este de 2000 VA, curentul minim de comutare este de 10 mA la 5V CC, iar tensiunea maximă de comutare este de 250V CA. Domeniul de măsurare al releului este de 200-240V fază-fază, cu o abatere admisibilă de la tensiunea nominală între -20% și +20%. Categoria de supratensiune este Clasa III conform standardelor IEC 60664-1 și UL 508, care oferă o protecție excelentă împotriva vârfurilor de tensiune care apar în mediile industriale. Precizia pragului de comutare este de +/-10% din scala completă, iar precizia întârzierii setate este de 10P. Dispozitivul are o histerezis fixă de 2%, care împiedică comutarea rapidă a releului în apropierea valorii limită. Pragul de tensiune poate fi setat între 2-20%, permițând adaptarea perfectă a protecției la aplicația specifică. Opțiunile de proiectare și instalare ale RM22TR31 sunt, de asemenea, demne de remarcat. Carcasa cu lățimea de 22,5 mm este fabricată din plastic auto-stingător și poate fi fixată pe o șină DIN standard de 35 mm (IEC 60715). Gradul de protecție este IP20 la conectori, IP40 la carcasă și IP50 la panoul frontal, ceea ce îndeplinește cerințele aplicațiilor industriale. Starea releului este indicată de două LED-uri: un LED galben indică faptul că releul este pornit, iar un LED verde indică faptul că tensiunea de alimentare este prezentă. Fiabilitatea tehnică este bine caracterizată de valoarea MTTFd a dispozitivului de 388,1 ani și de valoarea B10d de 350.000. Durata de viață electrică este de 100.000 de cicluri de comutare, iar durata de viață mecanică este de 10.000.000 de cicluri, ceea ce garantează o funcționare pe termen lung, fără întreținere, chiar și în condiții de utilizare intensivă. Conectarea se realizează cu ajutorul terminalelor cu șurub, potrivite pentru cabluri cu secțiune transversală de 0,2-2,5 mm² (AWG 24-14) și un cuplu de strângere de 0,6-1 Nm. RM22TR31 are o gamă extrem de largă de temperaturi de funcționare: de la -20 °C la +50 °C la 60 Hz și de la -20 °C la +60 °C la 50 Hz. Această gamă largă de temperaturi permite utilizarea releului în condiții de mediu extreme. Dispozitivul este, de asemenea, rezistent la vibrații și șocuri mecanice, în conformitate cu standardele IEC 60068-2-6 și IEC 60068-2-27, ceea ce garantează o funcționare fiabilă chiar și în medii în care pot apărea solicitări mecanice semnificative. Releul Schneider Electric RM22TR31 deține numeroase certificări internaționale, inclusiv CE, CSA, CCC, EAC, RCM, GL și UL, care atestă calitatea excepțională a produsului și conformitatea cu standardele relevante de siguranță și performanță. Acest dispozitiv fiabil de monitorizare a fazelor este alegerea ideală pentru orice aplicație industrială în care funcționarea continuă și sigură a sistemelor trifazate este o cerință esențială.
Relee de control Schneider Electric Harmony - RM22TR31 - releu trifazic de monitorizare a fazei și tensiunii date tehnice
Caracteristici generale
Familia de produse: Relee de control Harmony
Tipul releului: Releu de control
Tipul produsului sau componentului: Releu de control trifazat
Număr de faze de rețea: 3 faze
Denumirea releului: RM22TR
Parametri monitorizați
Funcții monitorizate: Secvența fazelor, Detectarea pierderii de fază, detectarea supratensiunii și subtensiunii
Tipul timpului de întârziere: Reglabil 0,1...30 s, +/- 10% din valoarea maximă Tt- timp de întârziere în caz de defect
Capacitate de comutare: 2000 VA
Domeniu de măsurare: 200...240 V tensiune CA
Tipul și compoziția contactului: 2 C/O
Parametri tehnici
Timp de resetare: 1500 ms la tensiune maximă
Tensiune maximă de comutare: 250 V c.a.
Curent minim de comutare: 10 mA la 5 V c.c.
Curent maxim de comutare: 8 A c.a.
[Us] tensiune nominală de alimentare: c.a./c.c.
Limite de tensiune de alimentare: 160…288 V c.a.
Limite de funcționare: - 20% + 20% Un
Consum de energie: 10 VA la 240 V c.a. 60 Hz
Prag de detectare a tensiunii: < 100 V c.a.
Frecvența tensiunii de alimentare: 50...60 Hz +/- 10%
Contacte de ieșire: 2 C/O
Precizie și setări
Precizia setării pragului de comutare: +/- 10% din scala completă
Deriva pragului de comutare:<= 0,05% pe grad, în funcție de temperatura ambiantă permisă, <= 1% peste intervalul tensiunii de alimentare
Precizia setării întârzierii: 10 P
Deriva întârzierii: <= 0,05% pe grad, în funcție de temperatura ambiantă admisă, <= 1% în intervalul tensiunii de alimentare
Histerezis: 2% fix sau selectabil
Întârziere la pornire: 650 ms
Timp de măsurare și răspuns
Ciclu maxim de măsurare: ciclu de măsurare de 150 ms ca valoare efectivă reală
Setarea pragului de tensiune: 2...20% din valoarea Un selectată
Interval de tensiune: 200...240 V fază-fază
Repetabilitate: +/- 0,5% pentru circuitul de intrare și măsurare, +/- 3% pentru întârzierea de timp
Eroare de măsurare: < 1% pe întreaga gamă pentru modificări de tensiune, < 0,05%/°C schimbare de temperatură
Timp de răspuns: <= 300 ms
Proprietăți mecanice
Categorie de supratensiune: III conform IEC 60664-1, III conform UL 508
Rezistență de izolație: > 100 MOhm la 500 V CC conform IEC 60255-27
Poziție de montare: Orice poziție
Conexiuni - blocuri terminale:Terminale cu șurub pentru secțiuni transversale diferite ale firelor
Cuplu de strângere: 0,6…1 N.m conform IEC 60947-1
Material carcasă: Plastic auto-stingător
LED de stare: LED (galben) releu PORNIT, LED (verde) alimentare PORNITĂ
Suport de montare: șină DIN de 35 mm conform IEC 60715
Durată de viață electrică: 100.000 de cicluri
Durată de viață mecanică: 10.000.000 de cicluri
Caracteristici fizice
Material contact: Fără cadmiu
Tip control: Cu buton de testare
Lățime: 22,5 mm
Parametri de mediu
Imunitate la microîntreruperi: 10 ms
Compatibilitate electromagnetică: Imunitate conform diverselor standarde
Temperatura ambiantă de depozitare: -40 până la 70 °C
Temperatura mediului de funcționare: -20 până la 50 °C la 60 Hz, -20 până la 60 °C la 50 Hz AC/DC
Umiditate relativă: 93 până la 97% 25…55 °C conform IEC 60068-2-30
Rezistență la vibrații: Valori diferite în funcție de frecvență
Rezistență la șocuri: 15 gn (durată = 11 ms) în timpul nefuncționării, 5 gn (durată = 11 ms) în timpul funcționării Clasa de protecție IP: IP20 (blocuri terminale), IP40 (carcasă), IP50 (panou frontal)
Grad de poluare: 3 conform IEC 60664-1 și UL 508
Tensiune de testare dielectrică: 2,5 kV, 1 min AC 50 Hz
