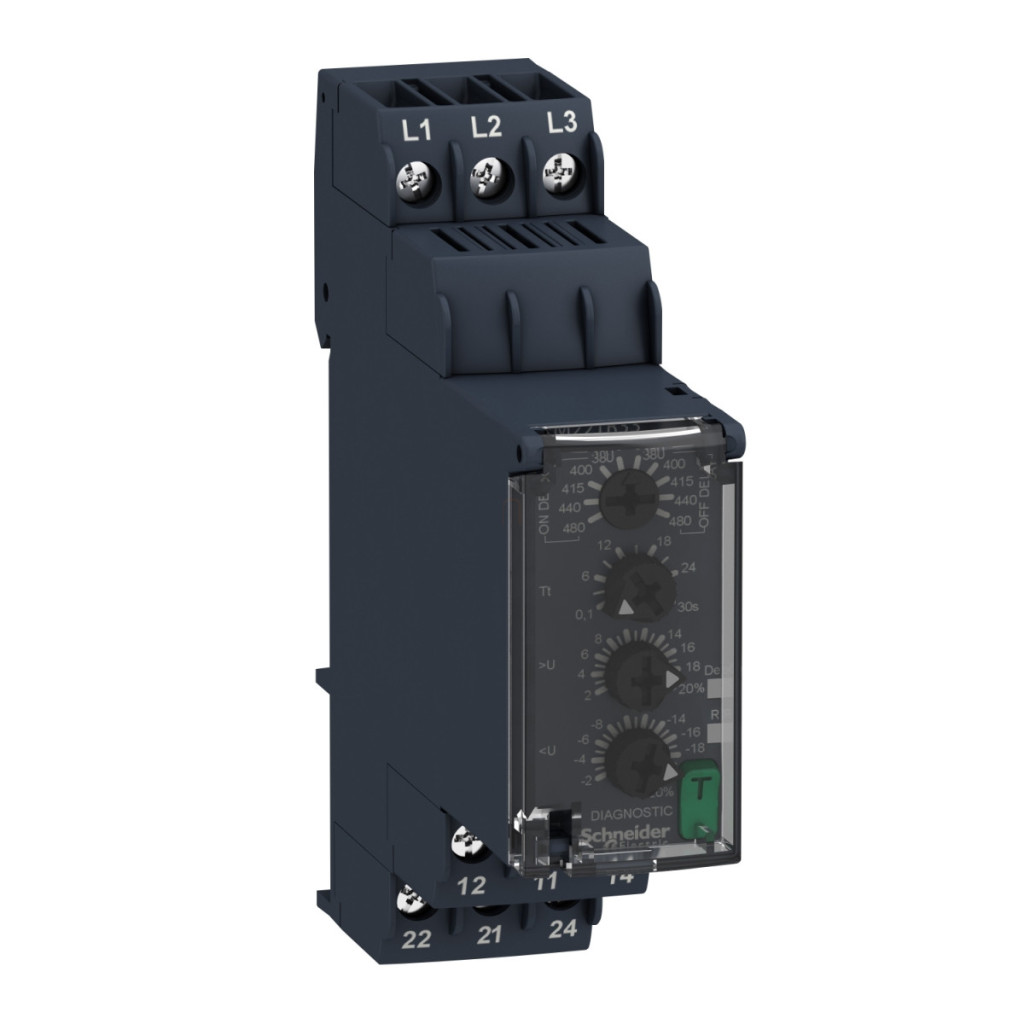

Releul de control trifazic Schneider Electric RM22TR33, parte a familiei de produse Harmony Control Relays, oferă o soluție compactă, dar extrem de versatilă, pentru protecția fiabilă a sistemelor și echipamentelor industriale. Acest releu trifazic de monitorizare a tensiunii funcționează în intervalul de tensiune 380...480 V c.a. și oferă o protecție excepțională împotriva supratensiunii, subtensiunii, defectelor de secvență de fază și pierderii de fază, prevenind deteriorarea echipamentelor critice. Releul RM22TR33 are 2 contacte de comutare (2CO) cu o capacitate de sarcină de 8 A, oferind o capacitate de comutare suficientă pentru majoritatea aplicațiilor. Designul inovator al dispozitivului permite reglarea precisă a întârzierii alarmei între 0,1 și 30 de secunde, eliminând alarmele false cauzate de fluctuațiile temporare de tensiune. Produsul este autoalimentat și nu necesită o sursă de alimentare separată, ceea ce simplifică instalarea și crește fiabilitatea sistemului. Precizia de reglare a pragului de comutare este de ±10% cu o histerezis fixă de 2%, ceea ce asigură o funcționare stabilă chiar și în condiții de schimbare. Cu o lățime de 22,5 mm (dimensiuni 79,5 mm × 90 mm × 22,5 mm), dispozitivul este ideal pentru montarea pe șină DIN, unde economisirea spațiului este importantă. O caracteristică remarcabilă a releului Schneider Electric RM22TR33 este indicarea detaliată a stării: LED-ul galben indică faptul că releul este pornit, în timp ce LED-ul verde indică prezența tensiunii de alimentare. Dispozitivul este completat de un buton de testare, care permite verificarea rapidă a funcțiilor în timpul instalării sau întreținerii. Capacitatea de comutare este de 2000 VA, curentul minim de comutare este de 10 mA la 5V CC, iar tensiunea maximă de comutare este de 250V CA. Dispozitivul are o întârziere de pornire de 650 ms și un timp de recuperare de 1500 ms la tensiunea maximă. Ciclul de măsurare RMS real este de 150 ms, iar timpul de răspuns este ≤ 300 ms, asigurând un răspuns rapid la problemele de rețea. Produsul are o gamă largă de temperaturi de funcționare: -20...60 °C la 50 Hz și -20...50 °C la 60 Hz și oferă un grad ridicat de protecție (IP20 la conectori, IP40 la carcasă și IP50 la panoul frontal). Dispozitivul este conectat folosind terminale cu șurub, care trebuie strânse la un cuplu de 0,6...1 Nm. Schneider Electric RM22TR33 este disponibil într-o carcasă din plastic auto-stingător și este conform cu mai multe categorii de utilizatori (AC-15, DC-13, AC-1, DC-1) conform standardelor IEC. Releul are o durată de viață mecanică de 10 milioane și o durată de viață electrică de 100.000 de cicluri de comutare, asigurând o funcționare fiabilă pe termen lung. Produsul este conform cu numeroase standarde și certificări internaționale, inclusiv IEC 60255-1, GL, CSA, RCM, CE, EAC, CCC și UL, fiind astfel adecvat pentru utilizare la nivel mondial.
Relee de control Schneider Electric Harmony - RM22TR33 - releu trifazic de monitorizare a fazei și tensiunii cu întârziere la pornire și oprire, 2CO, 8A, 380…480VAC date tehnice
Caracteristici generale
Familia de produse: Relee de control Harmony
Tip releu: Releu de control
Tip produs sau componentă: Releu de control trifazat
Număr de faze de rețea: 3 faze
Denumire releu: RM22TR
Parametri monitorizați
Monitorizarea supratensiunii și subtensiunii
Monitorizarea secvenței de faze
Monitorizarea defectării de fază
Parametri tehnici
Tipul timpului de întârziere: Reglabil 0,1...30 s, +/- 10% din valoarea maximă, Tt - întârziere în caz de defect
Capacitate de comutare: 2000 VA
Domeniu de măsurare: 380...480 V tensiune CA
Tipul și compoziția contactului: 2 contacte de comutare (C/O)
Timp de resetare: 1500 ms la tensiune maximă
Tensiune maximă de comutare: 250 V c.a.
Curent minim de comutare: 10 mA la 5 V c.c.
Curent maxim de comutare: 8 A c.a.
Tensiune nominală de alimentare: c.a./c.c., autoalimentată
Limite de tensiune de alimentare: 304...576 V c.a. Limite de funcționare: -20% + 20% Un Consum de energie: 15 VA la 480 V c.a. 60 Hz Prag de detectare a tensiunii: < 100 V c.a. Sincronizare și sensibilitate Frecvența tensiunii de alimentare: 50...60 Hz +/- 10%
Precizia pragului de comutare: +/- 10% din scala completă
Deriva pragului de comutare: <= 0,05% pe grad, în funcție de temperatura ambiantă admisibilă
<= 1% în intervalul tensiunii de alimentare
Precizia întârzierii temporale: 10 P
Deriva întârzierii temporale: <= 0,05% pe grad, în funcție de temperatura ambiantă admisă
<= 1% în intervalul tensiunii de alimentare
Histerezis: 2% fixă sau selectabilă
Timpii
Întârziere la pornire: 650 ms
Ciclu maxim de măsurare: 150 ms ciclu de măsurare valoare efectivă reală
Tensiune de setare prag: 2...20% relativ la valoarea Un selectată
Interval de tensiune: 380...480 V între faze
Precizie
Repetabilitate: +/- 0,5% pentru circuitul de intrare și măsurare
+/- 3% pentru întârzierea de timp
Eroare de măsurare: < 1% pe întreaga gamă în cazul unei modificări de tensiune
< 0,05%/°C schimbare de temperatură
Timp de răspuns și protecție
Timp de răspuns: <= 300 ms
Categorie de supratensiune: III conform IEC 60664-1
III conform UL 508
Rezistență de izolație: > 100 MOhm la 500 V CC conform IEC 60255-27
Conectare și montare
Poziție de montare: Orice poziție
Suport de montare: șină DIN de 35 mm conform IEC 60715
Cuplu de strângere: 0,6…1 N.m conform IEC 60947-1
Material carcasă: Plastic auto-stingător
Durată de viață și indicatoare LED
Indicator de stare LED: LED (galben) releu PORNIT
LED (verde) alimentare PORNITĂ
Durată de viață electrică: 100.000 de cicluri
Durată de viață mecanică: 10.000.000 de cicluri
Categorie de utilizare: AC-15 conform IEC 60947-5-1
DC-13 conform IEC 60947-5-1
AC-1 conform IEC 60947-4-1
DC-1 conform IEC 60947-4-1
Caracteristici fizice
Material contact: Fără cadmiu
Tip control: Cu buton de testare
Lățime: 22,5 mm
Conformitate și certificări
Standarde: IEC 60255-1
Certificări de produs: GL, CSA, RCM, CE, EAC, CCC, UL
Condiții de mediu
Temperatura ambiantă de depozitare: -40 până la 70 °C
Temperatura ambiantă de funcționare: -20…50 °C la 60 Hz
-20…60 °C la 50 Hz AC/DC
Umiditate relativă: 93…97% la 25…55 °C conform IEC 60068-2-30
Grad de protecție IP: IP20 (conectori) conform IEC 60529
IP40 (carcasă) conform IEC 60529
IP50 (panou frontal) conform IEC 60529
