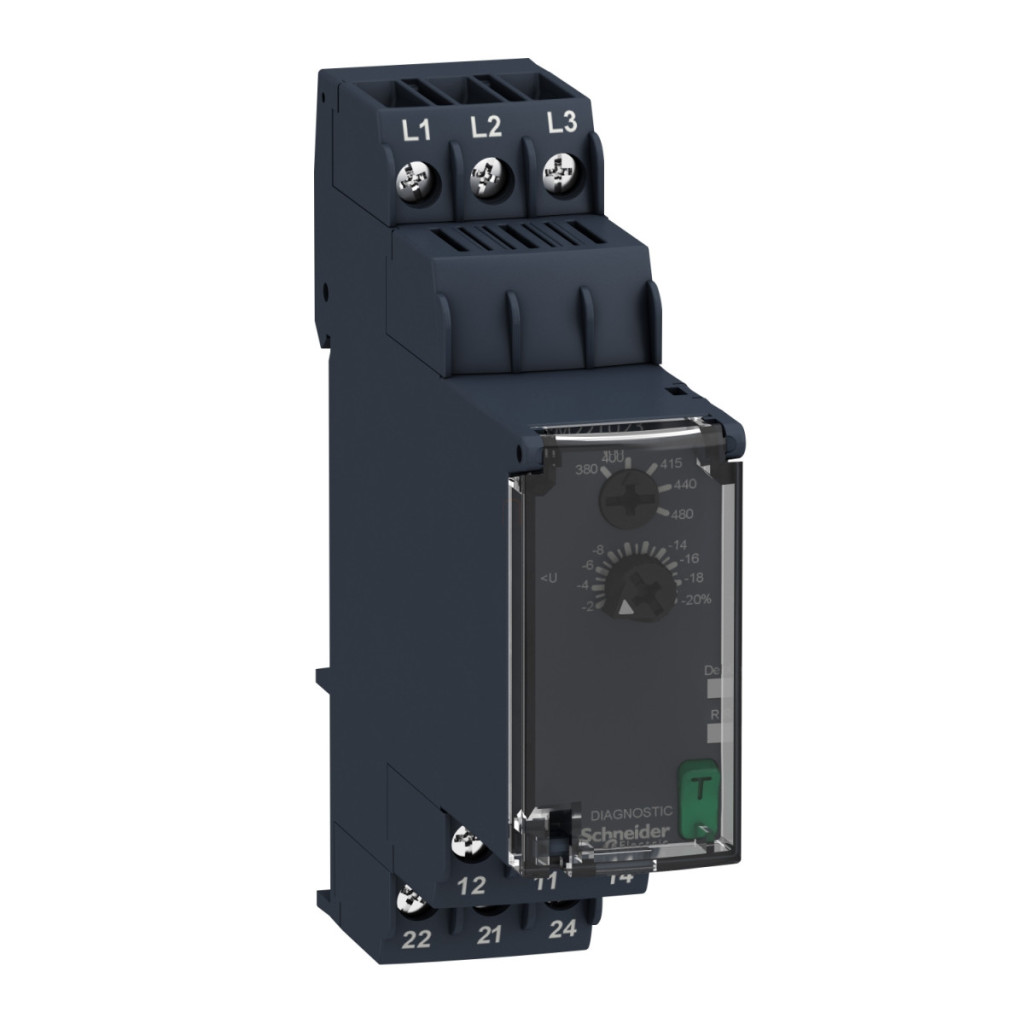

Relee de control trifazate de tip RM22TU23 din familia de produse Schneider Electric Harmony Control Relays sunt concepute pentru aplicații industriale profesionale, în special pentru monitorizarea condițiilor de tensiune și protecția rețelei. Acest dispozitiv inteligent are trei funcții principale de protecție: monitorizarea subtensiunii, controlul secvenței de faze și detectarea defectelor de fază, care împreună asigură protecția maximă a echipamentelor conectate împotriva defectelor rețelei. Releul funcționează într-un interval de tensiune fază-fază de 380...480 V și este capabil să măsoare continuu valoarea efectivă reală (RMS) a tensiunii de rețea. Pragul de detectare a subtensiunii dispozitivului poate fi setat între 2-20% cu o histerezis fixă de 2%, permițând adaptarea precisă la condițiile de utilizare. Un avantaj cheie al RM22TU23 este că nu necesită o sursă de alimentare externă, deoarece preia energia necesară pentru funcționare din rețeaua monitorizată. Timpul său de răspuns este extrem de rapid, de numai 300 ms, ceea ce poate fi esențial pentru protecția echipamentelor sensibile. Releul are două contacte de comutare (2C/O), fiecare cu un curent de comutare de 8 A, ceea ce oferă o capacitate suficientă pentru majoritatea aplicațiilor de control. Butonul de testare încorporat permite verificarea rapidă și ușoară a sistemului în timpul instalării sau întreținerii. Designul compact al dispozitivului, cu o lățime de numai 22,5 mm, este deosebit de avantajos atunci când spațiul din dulapul de comandă este limitat. Poate fi montat pe o șină DIN standard de 35 mm, fiind ușor de integrat în sistemele industriale existente. Dispune de terminale cu clasă de protecție IP20, o carcasă cu clasă de protecție IP40 și un capac frontal cu clasă de protecție IP50, oferind o protecție adecvată pentru majoritatea mediilor industriale. Releul Schneider Electric RM22TU23 are proprietăți excelente de compatibilitate electromagnetică și respectă standardele industriale stricte, dovadă fiind numeroasele certificări și aprobări (CSA, RCM, UL, GL, CE, CCC, EAC). Intervalul său de temperatură de funcționare este de -20...50 °C la 60 Hz și -20...60 °C la 50 Hz, asigurând o funcționare fiabilă în majoritatea mediilor industriale. Dispozitivul este recomandat în special pentru aplicații în care protecția motoarelor și echipamentelor trifazate este esențială, cum ar fi pompe, ventilatoare, compresoare sau în locuri în care secvența incorectă a fazelor sau defectarea fazelor poate provoca daune grave. Releul de control Schneider Electric RM22TU23 oferă protecție fiabilă pentru echipamente scumpe, reducând timpul de nefuncționare și costurile de întreținere.
Relee de control Schneider Electric Harmony - RM22TU23 - date tehnice releu trifazic de monitorizare a fazei și tensiunii
Caracteristici generale
Familia de produse: Relee de control Harmony
Tipul releului: Releu de control trifazat
Denumirea releului: RM22TR
Parametri monitorizați: Detectarea subtensiunii, Secvența fazelor, Detectarea pierderii de fază
Tip întârziere: Niciuna
Capacitate de comutare: 2000 VA
Domeniu de măsurare: 380...480 V c.a.
Tipul și compoziția contactului: 2 C/O (contact de comutare)
Date tehnice
Timp de resetare: 1500 ms la tensiune maximă
Tensiune maximă de comutare: 250 V c.a.
Curent minim de comutare: 10 mA la 5 V c.c.
Curent maxim de comutare: 8 A c.a.
Tensiune nominală de alimentare: CA/CC, autonomă
Limite de tensiune de alimentare: 304…576 V CA
Limite de funcționare: -20% +20% Un
Consum de energie: 15 VA la 480 V CA 60 Hz
Prag de detectare a tensiunii: < 100 V CA
Frecvența tensiunii de alimentare: 50...60 Hz +/- 10%
Contacte de ieșire: 2 C/O
Precizia setării pragului de comutare: +/- 10% din scala completă
Deriva pragului de comutare: <= 0,05% pe grad, în funcție de temperatura ambiantă permisă, <= 1% în intervalul tensiunii de alimentare
Precizia setării întârzierii: 10 P
Deriva întârzierii: <= 0,05% pe grad, în funcție de temperatura ambiantă permisă, <= 1% în intervalul tensiunii de alimentare
Histerezis: 2% fix selectabil
Întârziere la pornire: 650 ms
Ciclu maxim de măsurare: ciclu de măsurare de 150 ms ca valoare efectivă reală
Setarea tensiunii de prag: 2...20% Un selectat
Interval de tensiune: 380...480 V între faze
Caracteristici mecanice
Conexiuni - terminale:Terminale cu șurub, pentru mai multe tipuri de cabluri
Cuplu de strângere: 0,6...1 N.m conform IEC 60947-1
Material carcasă: Plastic auto-stingător
LED indicator de stare: LED (galben) releu activat, LED (verde) tensiune activată
Suport de montare: șină DIN de 35 mm conform IEC 60715
Durată de viață electrică: 100.000 de cicluri
Durată de viață mecanică: 10.000.000 de cicluri
Categorie de utilizare: AC-15, DC-13, AC-1, DC-1 conform IEC 60947
Material contact: Fără cadmiu
Tip control: Cu buton de testare
Lățime: 22,5 mm
Condiții de mediu
Protecție împotriva microîntreruperilor: 10 ms
Compatibilitate electromagnetică: Conformă cu standardele pentru medii rezidențiale, comerciale și industriale
Standarde: IEC 60255-1
Certificări ale produsului: CSA, RCM, UL, GL, CE, CCC, EAC
Temperatura ambiantă de depozitare: -40 până la 70 °C Temperatura ambiantă de funcționare: -20 până la 50 °C la 60 Hz, -20 până la 60 °C la 50 Hz AC/DC Umiditate relativă: 93 până la 97% la 25…55 °C conform IEC 60068-2-30
Grad de protecție IP: IP20 (blocuri terminale), IP40 (carcasă), IP50 (panou frontal) conform IEC 60529
Grad de poluare: 3 conform IEC 60664-1 și UL 508
Tensiune de testare dielectrică: 2,5 kV, 1 minut CA 50 Hz conform IEC 60255-27
