Schneider Electric RM22UA21MR este un releu profesional de monitorizare a tensiunii din familia de produse Harmony Control Relays, oferind o soluție fiabilă pentru monitorizarea supratensiunii în sistemele electrice. Acest dispozitiv compact oferă protecție precisă pentru echipamentele critice și sistemele electronice sensibile împotriva supratensiunilor periculoase, sporind astfel fiabilitatea și durata de viață a sistemului. Principalul avantaj al modelului RM22UA21MR este gama largă de tensiuni de alimentare (24...240 V c.a./c.c.), care permite o utilizare extrem de flexibilă într-o varietate de medii de aplicare. Intervalul de măsurare al releului este reglabil de la 0,05...5 V c.a./c.c., ceea ce îl face o alegere ideală pentru aplicații de precizie în care monitorizarea exactă a nivelurilor de tensiune este esențială. Dispozitivul are, de asemenea, o funcție de memorie, care permite utilizatorului să mențină releul deschis atunci când valorile setate sunt depășite până la restabilirea tensiunii de alimentare, protejând astfel sistemul împotriva supratensiunilor repetate. În ceea ce privește specificațiile tehnice, Schneider Electric RM22UA21MR are o capacitate de comutare de 8 A și 2 ieșiri cu contacte de comutare (C/O), oferind opțiuni de control versatile. Histerezisul poate fi reglat între 5-50% în raport cu setarea pragului, permițând utilizatorului să calibreze cu precizie punctele de comutare pentru aplicația dată. Ciclul de măsurare este de 100 ms, timp în care dispozitivul măsoară valoarea RMS reală, oferind o imagine precisă a stării reale a tensiunii de rețea. Timpul de răspuns al releului este mai mic de 500 ms, asigurând o reacție rapidă la evenimente periculoase de supratensiune. Precizia măsurării este excepțional de mare, mai mică de 1% pe întreaga gamă în cazul modificărilor de tensiune și de numai 0,05%/°C în cazul modificărilor de temperatură. Dispozitivul este ușor de instalat pe o șină DIN de 35 mm, în conformitate cu standardul IEC 60715, iar dimensiunile sale compacte (90 mm înălțime, 22,5 mm lățime, 79,5 mm adâncime) permit instalarea în dulapuri de comutație, economisind spațiu. Conexiunile se realizează cu borne cu șurub care pot acomoda cabluri de diferite dimensiuni, atât solide, cât și torsadate. Carcasa dispozitivului este fabricată din plastic auto-stingător și are diferite grade de protecție: IP20 pentru borne, IP40 pentru carcasă și IP50 pentru panoul frontal, în conformitate cu IEC 60529. Intervalul de temperatură de funcționare al releului este de -20...+50 °C la 60 Hz și -20...+60 °C la 50 Hz, ceea ce asigură o gamă largă de aplicații în diferite condiții de mediu.

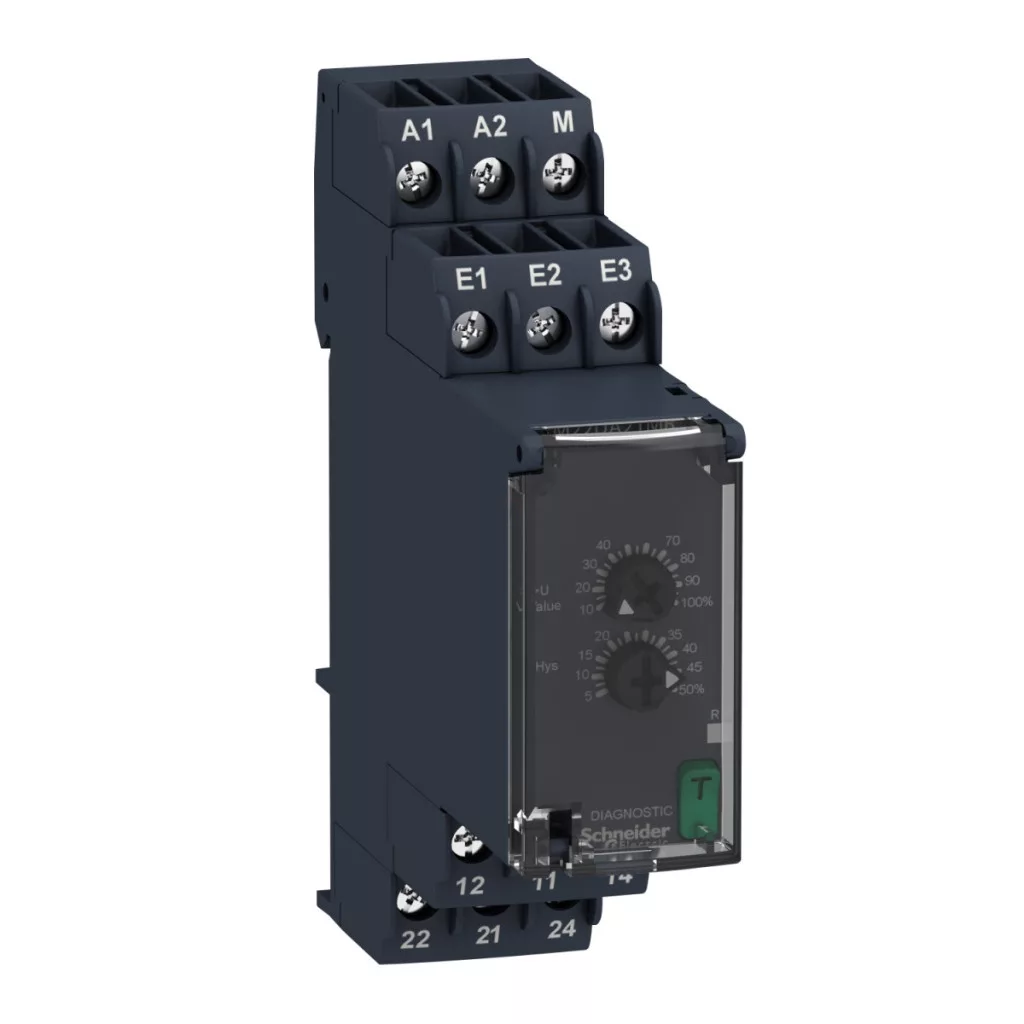

Relee de control Schneider Electric Harmony - RM22UA21MR - releu de monitorizare a tensiunii, 2CO, 8A, 24…240VAC/DC, interval de măsurare: 0,05…5V date tehnice
Caracteristici cheie
Familia de produse: Relee de control Harmony
Tip releu: Releu de monitorizare a tensiunii
Tip produs sau componentă: Releu de monitorizare a tensiunii
Număr de faze de rețea: 1 fază
Tip circuit de alimentare: CC
Denumirea releului: RM22UA
Parametri monitorizați de releu: Detectarea supratensiunii
Întârziere: Niciuna
Capacitate de comutare în VA: 2000 VA
Domeniu de măsurare: 0,05...5 V CA/CC Tipul și compoziția contactelor: 2 C/O Caracteristici suplimentare Timp de resetare: 1500 ms la tensiune maximă Tensiune maximă de comutare: 250 V CA
Curent minim de comutare: 10 mA la 5 V CC
Curent maxim de comutare: 8 A CA
Limite de tensiune de alimentare: 20,4...264 V CA/CC Consum de energie în VA: 3,5 VA CA Consum maxim de energie în W: 1,5 W DC Imunitate la microîntreruperi: 10 ms Rezistență între terminale: 30 kOhm pe terminalele E2-M, 5 kOhm pe terminalele E1-M, 50 kOhm pe terminalele E3-M Contacte de ieșire: 2 C/O
Histerezis: 5…50 % reglabil în raport cu setarea pragului
Întârziere la pornire: 600 ms
Ciclu maxim de măsurare: ciclu de măsurare de 100 ms ca valoare RMS reală
Repetabilitate: +/- 0,5% pentru circuitele de intrare și măsurare
Eroare de măsurare: < 1% pe întreaga gamă în cazul schimbării tensiunii, 0,05%/°C schimbare de temperatură
Timp de răspuns: <= 500 ms
Proprietăți de izolare
Rezistență de izolare: > 100 MOhm la 500 V CC
Categorie de supratensiune: III conform IEC 60664-1
Izolație: între sursa de alimentare și măsurare
Conexiuni
Conexiuni - blocuri terminale: Terminale cu șurub pentru diverse dimensiuni de cabluri
Cuplu de strângere: 0,6…1 N.m conform IEC 60947-1
Proprietăți mecanice
Material carcasă: plastic auto-stingător
Suport de montare: șină DIN de 35 mm conform IEC 60715
Durată de viață electrică: 100.000 de cicluri
Durată de viață mecanică: 10.000.000 de cicluri
Categorie de utilizare: AC-15, DC-13, AC-1, DC-1 conform standardelor IEC
Tensiune nominală de alimentare: 24...240 V CA/CC 50/60 Hz, fără alimentare proprie
Date privind fiabilitatea siguranței: B10d = 290.000, MTTFd = 308,2 ani Material contact: fără cadmiu Tip control: cu buton de testare Lățime: 22,5 mm Condiții de mediu Compatibilitate electromagnetică: conform cu diverse standarde IEC Temperatura aerului ambiant de funcționare: -20...50 °C la 60 Hz, -20...60 °C la 120 Hz Conform cu diverse standarde IEC Temperatura aerului ambiant de funcționare: -20 până la 50 °C la 60 Hz, -20 până la 60 °C la 50 Hz Standarde: IEC 60255-1 Certificări de produs: UL, EAC, CSA, GL, CCC, RCM, CE
Temperatura aerului ambiant de depozitare: -40…70 °C
Umiditate relativă: 93…97 % 25…55 °C conform IEC 60068-2-30
Rezistență la vibrații: Valori diferite conform IEC 60068-2-6
Rezistență la șocuri: 15 gn (durată = 11 ms) în afara funcționării, 5 gn (durată = 11 ms) în timpul funcționării conform IEC 60068-2-27
Clasa de protecție IP: IP20 (blocuri terminale), IP40 (carcasă), IP50 (panou frontal) conform IEC 60529
Grad de poluare: 3 conform IEC 60664-1
Tensiune de testare dielectrică: 2,5 kV, 1 min AC 50 Hz conform IEC 60255-27
Dimensiuni
Lățime: 22,5 mm / 0,89 in
Înălțime: 90 mm / 3,54 in
Adâncime: 79,5 mm / 3,13 in
