Releul de monitorizare a tensiunii RM22UA23MR din gama Harmony Control Relays de la Schneider Electric este o soluție profesională de protecție împotriva supratensiunilor, de calitate industrială. Acest dispozitiv compact, montabil pe șină DIN, este esențial pentru funcționarea fiabilă și protecția sistemelor electrice, în special în medii în care fluctuațiile de tensiune ale rețelei electrice pot pune în pericol echipamentele sensibile. Releul de monitorizare a supratensiunii RM22UA23MR funcționează într-un interval larg de 15...500 V c.a./c.c., ceea ce îl face extrem de versatil pentru utilizarea într-o varietate de sisteme. Dispozitivul are o sursă de alimentare universală, care poate fi furnizată în gama 24...240 V c.a./c.c., facilitând foarte mult instalarea și asigurând flexibilitate în utilizare. Dispozitivul are două contacte de comutare (2 C/O) cu o capacitate de sarcină de 8 A, ceea ce îi permite să controleze direct dispozitive mai mici sau comutatoare magnetice în sisteme mai mari. Releul funcționează cu o precizie extremă, susținută de parametrii tehnici excelenți: precizia de măsurare este mai mică de 1% pe întreaga gamă, durata ciclului de măsurare este de numai 100 ms și măsoară valoarea efectivă reală (RMS). Histerezisul, care poate fi reglat între 5 și 50%, permite reglarea fină a funcționării în funcție de mediul specific de aplicare. Dispozitivul are două moduri de funcționare: În modul „Fără memorie”, dispozitivul se resetează automat la starea implicită atunci când tensiunea normală este restabilită, în timp ce în modul „Memorie”, releul rămâne în stare de alarmă până când este resetat manual prin întreruperea alimentării cu energie electrică. Acesta din urmă este deosebit de util în aplicații în care este important să se țină evidența anomaliilor de tensiune anterioare. Schneider Electric RM22UA23MR are dimensiuni compacte (22,5 mm lățime, 90 mm înălțime, 79,5 mm adâncime), ceea ce îl face ușor de instalat într-un dulap de comutare și poate fi fixat pe o șină DIN standard de 35 mm. Carcasa dispozitivului este fabricată din plastic auto-stingător și are protecție IP20/IP40/IP50 în diferite părți. Dispozitivul este echipat cu un buton de testare încorporat, care permite verificarea rapidă a funcționării. Conexiunile sunt terminale cu șuruburi care acceptă fire de diferite dimensiuni, cu un cuplu de strângere de 0,6...1 Nm. Releul RM22UA23MR respectă standardele internaționale stricte, inclusiv IEC 60255-1, și are o serie de certificări (CE, CCC, GL, RCM, UL, EAC, CSA). Dispozitivul are o compatibilitate electromagnetică (EMC) excelentă, este rezistent la descărcări electrostatice, câmpuri electromagnetice de frecvență radio radiate și impulsuri de supratensiune. Are o gamă largă de temperaturi de funcționare: -20...50 °C (la 60 Hz) sau -20...60 °C (la 50 Hz), asigurând o funcționare fiabilă în diverse condiții de mediu. Dispozitivul are o durată de viață mecanică de 10.000.000 de cicluri și o durată de viață electrică de 100.000 de cicluri, asigurând o funcționare fiabilă pe termen lung.

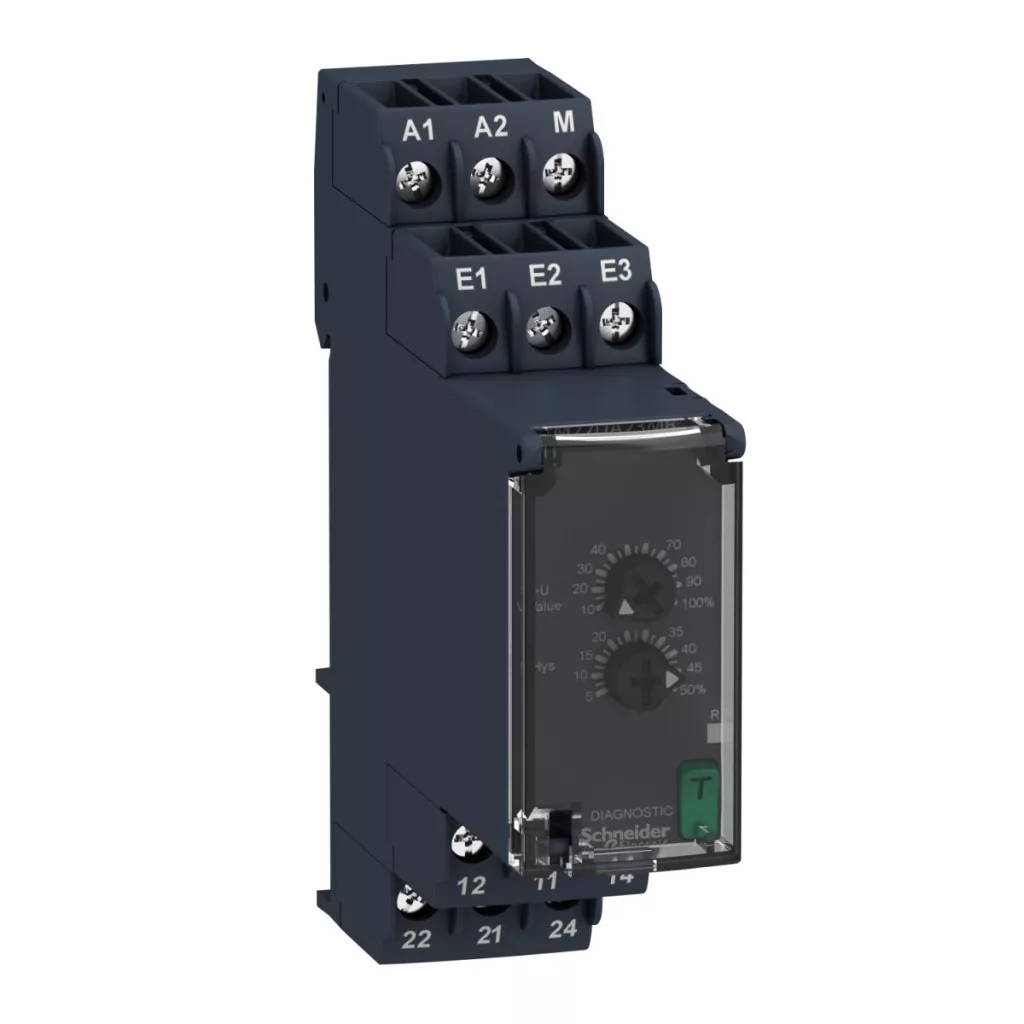

Relee de control Schneider Electric Harmony - RM22UA23MR - releu de monitorizare a tensiunii, 2CO, 8A, 24…240VAC/DC, interval de măsurare: 15…500V date tehnice
Caracteristici generale
Familia de produse: Relee de control Harmony
Tip releu: Releu de monitorizare a tensiunii
Tip produs sau componentă: Releu de monitorizare a tensiunii
Număr de faze de rețea: 1 fază
Tip circuit de alimentare: DC
Denumire releu: RM22UA
Parametri releu monitorizați: Detectarea supratensiunii
Întârziere: Niciuna
Caracteristici tehnice
Capacitate de comutare în VA: 2000 VA
Domeniu de măsurare: 15...500 V CA/CC
Tipul și compoziția contactului: 2 C/O
Timp de resetare: 1500 ms la tensiune maximă
Tensiune maximă de comutare: 250 V AC
Curent minim de comutare: 10 mA la 5 V DC
Curent maxim de comutare: 8 A AC
Limite de tensiune de alimentare: 20,4...264 V c.a./c.c.
Consum de putere în VA: 3,5 VA c.a.
Consum maxim de putere în W: 1,5 W c.c.
Protecție împotriva microîntreruperilor: 10 ms
Rezistență între terminale: 150 kOhm pentru terminalele E2-M, 300 kOhm pentru terminalele E1-M, 500 kOhm pentru terminalele E3-M
Contacte de ieșire: 2 C/O
Histerezis: 5…50% reglabil în funcție de setarea pragului
Întârziere la pornire: 600 ms
Ciclu maxim de măsurare: ciclu de măsurare de 100 ms, ca valoare efectivă reală
Repetabilitate: +/- 0,5% pentru circuitul de intrare și măsurare
Eroare de măsurare: < 1% pe întreaga gamă pentru variații de tensiune, 0,05%/°C schimbare de temperatură
Timp de răspuns: <= 500 ms
Caracteristici fizice
Rezistență de izolație: > 100 MOhm la 500 V CC
Categorie de supratensiune: III conform IEC 60664-1
Tensiune nominală de izolare [Ui]: 250 V conform IEC 60664-1
Tensiune nominală de rezistență la impulsuri [Uimp]: 5 kV pentru 1,2/50 µs conform IEC 60255-27
Izolație: Între sursa de alimentare și măsurare
Material carcasă: Plastic auto-stingător
Suport de montare: Șină DIN de 35 mm conform IEC 60715
Durată de viață electrică: 100.000 de cicluri
Durată de viață mecanică: 10.000.000 de cicluri
Tensiune nominală de alimentare [Un]: 24...240 V CA/CC 50/60 Hz, fără alimentare proprie
Date privind fiabilitatea siguranței: MTTFd = 308,2 ani, B10d = 290.000
Material contact: Fără cadmiu
Tip control: Cu buton de testare
Lățime: 22,5 mm
Caracteristici de mediu
Temperatura ambiantă de funcționare: -20 până la 50 °C la 60 Hz, -20 până la 60 °C la 50 Hz
Temperatura ambiantă de depozitare: -40…70 °C
Umiditate relativă: 93…97% la 25…55 °C conform IEC 60068-2-30
Grad de protecție IP: IP20 (conectori), IP40 (carcasă), IP50 (panou frontal) conform IEC 60529
Grad de poluare: 3 conform IEC 60664-1
Tensiune de testare dielectrică: 2,5 kV, 1 minut CA 50 Hz conform IEC 60255-27
