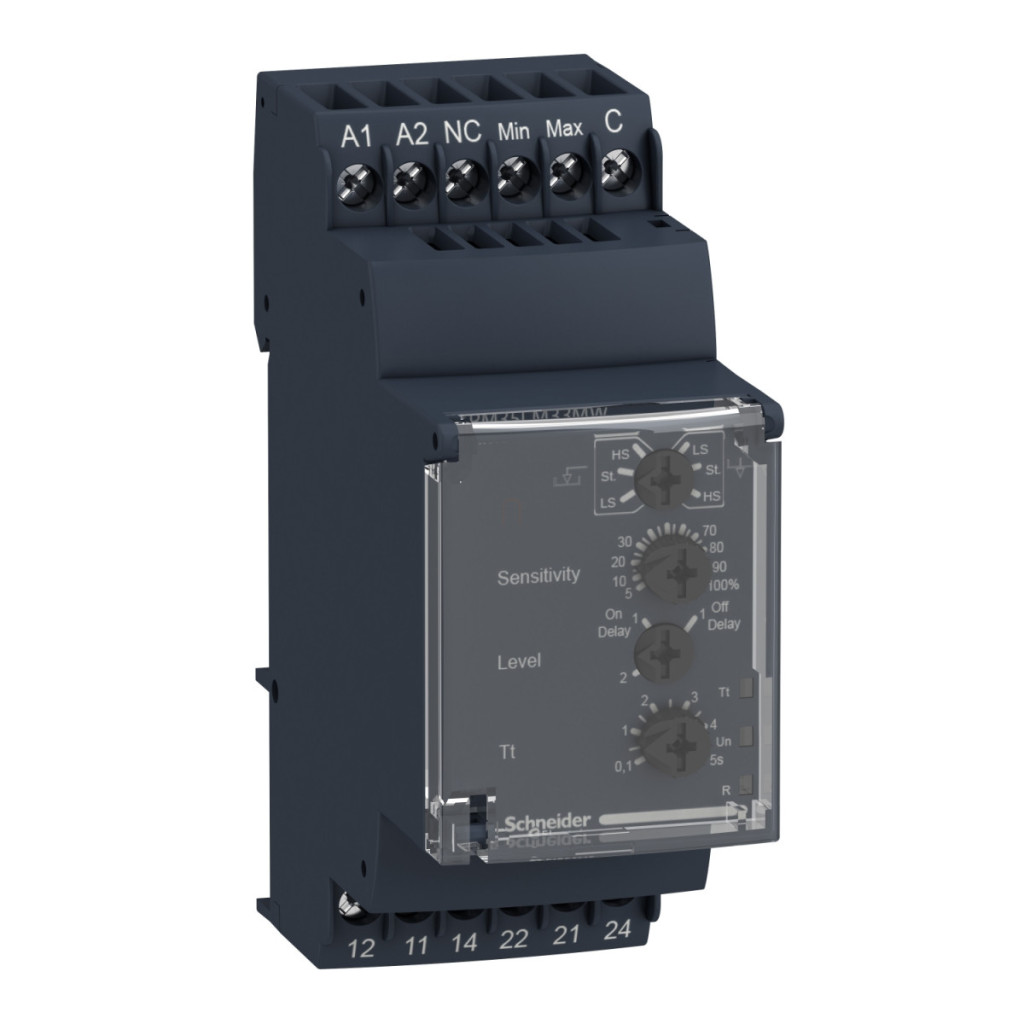

Releul de monitorizare a nivelului lichidelor RM35LM33MW din gama Harmony Control Relays de la Schneider Electric este soluția ideală pentru monitorizarea continuă a diverselor niveluri de lichide în aplicații industriale și comerciale. Acest dispozitiv versatil funcționează cu sonde rezistive, detectând în mod fiabil nivelurile lichidelor într-un interval larg de măsurare a rezistenței, de la 250 Ohm la 1 MOhm. RM35LM33MW oferă o flexibilitate remarcabilă în ceea ce privește instalarea și funcționarea. Dispozitivul funcționează cu o tensiune de alimentare universală de 24-240 V c.a./c.c., ceea ce permite o compatibilitate largă cu diverse sisteme. Releul are două contacte de comutare (2CO) cu o capacitate de comutare de 5 A fiecare, ceea ce este suficient pentru majoritatea aplicațiilor industriale. Capacitatea de comutare este de 1250 VA, iar dispozitivul este conform cu categoriile de utilizare AC-12, AC-13, AC-14, AC-15, DC-12 și DC-13 conform IEC 60947-5-1. RM35LM33MW are trei intervale de sensibilitate diferite: sensibilitate scăzută (LS) între 0,25 și 5 kOhm, sensibilitate standard (St) între 5 și 100 kOhm și sensibilitate ridicată (HS) între 50 și 1000 kOhm. Acest lucru permite utilizatorului să regleze cu precizie sensibilitatea pentru a se potrivi cerințelor aplicației. Releul are o reglare a sensibilității care poate fi setată între 5-100%, sporind și mai mult flexibilitatea. Curentul maxim de alimentare al sondelor este de 1 mA, ceea ce duce la o coroziune minimă a electrozilor. Releul de monitorizare a nivelului lichidului este deosebit de util pentru controlul automat al rezervoarelor, pompelor și rezervoarelor de apă. Dispozitivul este capabil să controleze între două niveluri (cu o funcție de umplere/golire) sau să monitorizeze un singur nivel cu diverse opțiuni de temporizare. Timpul de întârziere pentru semnalele de defect poate fi setat între 0,1 și 5 secunde, ceea ce permite filtrarea schimbărilor momentane de semnal sau a perturbațiilor. RM35LM33MW are, de asemenea, indicatoare de stare LED: un LED galben indică faptul că releul este pornit, un LED verde indică alimentarea cu energie electrică, iar un LED galben indică faptul că temporizatorul este activat. Releul compact are o lățime de numai 35 mm și poate fi montat cu ușurință pe o șină DIN de 35 mm. Carcasa este fabricată din plastic auto-stingător, asigurând o rezistență adecvată la foc. Conexiunile se realizează cu borne cu șurub care se potrivesc cu cabluri de diferite dimensiuni. Dispozitivul are un grad de protecție IP20 pentru conectori și IP30 pentru carcasă, în conformitate cu IEC 60529. Intervalul de temperatură de funcționare este între -20 °C și +50 °C, cu o umiditate relativă de 95% la 55 °C, în conformitate cu IEC 60068-2-30.
Relee de control Schneider Electric Harmony - Date tehnice RM35LM33MW
Caracteristici generale
Familia de produse: Relee de control Harmony
Tipul releului: Releu de monitorizare a nivelului lichidului
Denumirea releului: RM35L
Parametri monitorizați: Detectarea nivelului lichidului cu sonde rezistive
Caracteristici electrice
Tensiune nominală de alimentare: 24...240 V c.a./c.c. 50/60 Hz, fără alimentare proprie
Limite de tensiune de alimentare: 20,4...264 V c.a./c.c. Toleranță tensiune de funcționare: -15% +10% Un Consum energie: 5 VA c.a. / 1,5 W c.c. Domeniu de măsurare: 250 Ohm...1 MOhm Scală de sensibilitate: 0,25...5 kOhm LS (sensibilitate redusă), 5...100 kOhm St (sensibilitate standard), 50...1000 kOhm HS (sensibilitate ridicată) Reglarea sensibilității: 5...100% Caracteristici de ieșire Tipul și compoziția contactului: 2 contacte de comutare (2CO) Curent nominal de ieșire: 5 A 5 A Capacitate de comutare: 1250 VA Curent minim de comutare: 10 mA la 5V DC Curent maxim de comutare: 5 A AC/DC Tensiune maximă de comutare: 250 V AC/DC Caracteristici de sincronizare Timp de întârziere: Reglabil 0,1...5 s, cu o eroare de +/- 10%
Întârziere la pornire: 0,6 s
Timp de resetare: 1750 ms
Caracteristici de precizie
Precizie de măsurare: +/- 10% din valoarea maximă, +/- 20% în gama HS
Repetabilitate: +/- 2% la întârzierea de timp
Eroare de măsurare: 0,5%/°C variație de temperatură
Caracteristici mecanice
Lățime: 35 mm
Metodă de montare: Poate fi montat pe o șină DIN simetrică de 35 mm în conformitate cu IEC 60715
Material carcasă: Plastic auto-stingător
Grad de protecție IP: IP20 (conectori), IP30 (carcasă)
Caracteristici de mediu
Temperatură ambiantă de funcționare: -20...50 °C
Temperatură ambiantă de depozitare: -40...70 °C Umiditate relativă: 95% la 55 °C conform IEC 60068-2-30 Indicatoare Indicatoare locale: LED (galben) releu PORNIT, LED (verde) alimentare PORNIT, LED (galben) temporizator activ
Certificate
Certificate de produs: CSA, GL, UL, C-Tick, GOST
