Releul de monitorizare a nivelului lichidelor RM35LV14MW din gama de produse Harmony Control Relays de la Schneider Electric este un dispozitiv de control extrem de versatil și precis pentru procesele de automatizare industrială. Acest dispozitiv compact, cu o lățime de numai 35 mm și care poate fi montat pe o șină DIN, oferă o soluție ideală pentru monitorizarea și controlul diverselor niveluri de lichid folosind senzori discreți. Releul de monitorizare a nivelului lichidelor RM35LV14MW oferă o flexibilitate remarcabilă în ceea ce privește tensiunea de alimentare, deoarece poate funcționa într-un interval larg de tensiune, de la 24 la 240 V CA/CC. Acest lucru este deosebit de avantajos în mediile industriale în care tensiunea de alimentare disponibilă poate fluctua sau varia în funcție de locul de instalare. Dispozitivul nu este autoalimentat și, prin urmare, necesită o sursă de alimentare externă. Releul are un curent nominal de comutare de 5 A, suficient pentru majoritatea aplicațiilor de control. Capacitatea sa de comutare este de 1250 VA, cu un curent minim de comutare de 10 mA la 5 V CC. Contactele sale de ieșire sunt de tip comutator (CO), ceea ce oferă flexibilitate maximă în configurația de control. Dispozitivul este conform cu categoriile de utilizare AC-12, AC-13, AC-14, AC-15, DC-12 și DC-13 din standardul IEC 60947-5-1, fiind astfel adecvat pentru controlul unei game largi de sarcini. Una dintre caracteristicile remarcabile ale RM35LV14MW este întârzierea reglabilă (0,1-5 secunde), care previne instabilitatea sistemului în cazul ondulării sau fluctuației suprafeței lichidului. Sensibilitatea poate fi reglată între 5-100%, permițând configurarea pentru lichide cu conductivități diferite. Releul are atât funcții de umplere, cât și de golire și poate controla unul sau două niveluri. Precizia măsurării este de ±10% din valoarea maximă (±20% pentru gama HS), ceea ce oferă o precizie suficientă pentru majoritatea aplicațiilor industriale. Precizia repetabilității este de ±2% pentru întârzierea de timp, iar eroarea de măsurare datorată schimbării de temperatură este de 0,5%/°C. Releul de nivel Schneider Electric RM35LV14MW oferă o instalare ușoară cu montarea standard pe șină DIN de 35 mm. Terminalele cu șurub se potrivesc unei game largi de dimensiuni de cabluri, inclusiv cabluri solide și flexibile. Indicatorii LED arată starea de funcționare a dispozitivului: un LED verde indică alimentarea cu energie electrică, în timp ce LED-urile galbene indică faptul că releul și temporizatorul sunt activate. Terminalele cu clasă de protecție IP20 și carcasa cu clasă de protecție IP30 oferă o protecție adecvată în medii industriale. Dispozitivul are o temperatură de funcționare cuprinsă între -20 °C și +50 °C și funcționează fiabil chiar și la niveluri de umiditate relativă de până la 95%. Produsul are numeroase certificări internaționale (GOST, CSA, UL, GL, C-Tick), care confirmă acceptarea și fiabilitatea sa la nivel global. Pentru o durată lungă de viață, produsul este proiectat pentru 100.000 de cicluri electrice și 30.000.000 de cicluri mecanice, ceea ce face ca releul cu trepte RM35LV14MW să fie o investiție excelentă pe termen lung pentru aplicații de control al proceselor industriale.

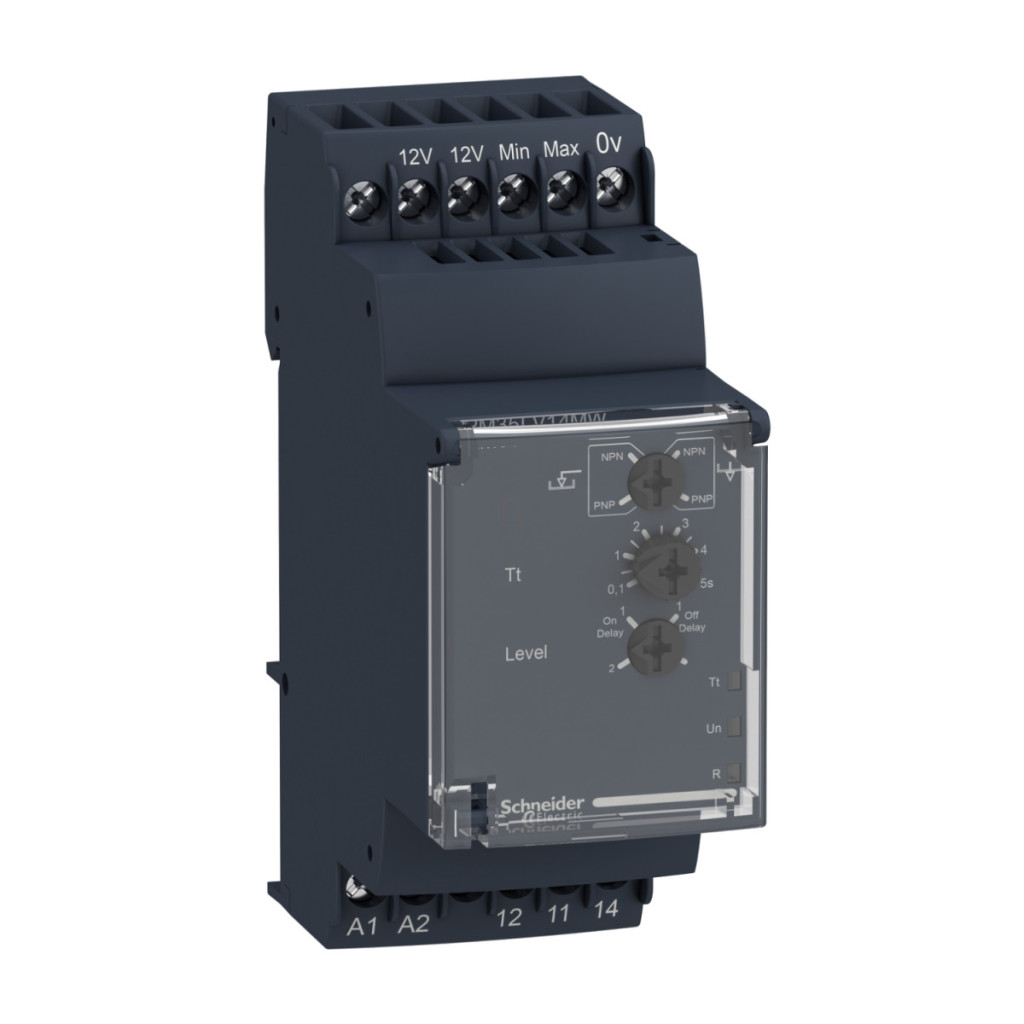

Relee de control Schneider Electric Harmony - RM35LV14MW - nivel lichid - releu de monitorizare, pentru senzor discret, 2CO, 5A, 24…240VAC/DC date tehnice
Caracteristici generale
Familia de produse: Relee de control Harmony
Tip releu: Releu de monitorizare a nivelului lichidului
Tip produs sau componentă: Releu de monitorizare a nivelului lichidului
Denumire releu: RM35L
Parametri monitorizați: Detectare cu senzori discreți
Caracteristici electrice
Târzime: Reglabilă 0,1...5 s, +/- 10% Tt - întârziere în caz de defect
Capacitate de comutare: 1250 VA
Curent minim de comutare: 10 mA la 5 V CC
Curent maxim de comutare: 5 A AC/DC
Consum de energie: 5 VA AC, 1,5 W DC
Categorie de utilizare: AC-12, AC-13, AC-14, AC-15, DC-12, DC-13 conform IEC 60947-5-1
Tensiune nominală de alimentare: 24...240 V c.a./c.c. 50/60 Hz, fără autoalimentare
Limite de tensiune de alimentare: 20,4...264 V c.a./c.c.
Toleranță tensiune de funcționare: -15% + 10% Un
Contacte de ieșire: 1 C/O Curent nominal de ieșire: 5 A Întârziere de pornire: 0,5 s Precizie de măsurare: +/- 10% din valoarea maximă, +/- 20% pentru gama HS Repetabilitate: +/- 2% pentru întârzierea de timp
Eroare de măsurare: 0,5%/°C variație de temperatură
Reglare sensibilitate: 5…100%
Curent maxim de alimentare pentru senzori: 40 mA
Capacitate cablu: 10 nF pentru cablul senzorului
Caracteristici mecanice
Material carcasă: plastic auto-stingător
Dimensiuni: 35 mm lățime, 90 mm înălțime, 72 mm adâncime
Metodă de montare: șină DIN simetrică de 35 mm conform IEC 60715
Indicație locală: LED (galben) pentru starea de activare a releului, LED (verde) pentru alimentarea cu energie, LED (galben) pentru starea activată a temporizatorului Conexiuni - terminale: Terminale cu șurub pentru diverse dimensiuni de cablu (0,2-4 mm²) Cuplu de strângere: 0,6–1 N·m conform IEC 60947-1
Caracteristici de mediu
Grad de protecție IP: IP20 (terminale) și IP30 (carcasă) conform IEC 60529
Temperatură de funcționare: -20 până la 50 °C Temperatură de depozitare: -40 până la 70 °C Umiditate relativă: 95% la 55 °C conform IEC 60068-2-30
Compatibilitate electromagnetică: Standard de emisie pentru medii industriale conform IEC 61000-6-4, Standard de emisie pentru medii rezidențiale, comerciale și industriale ușoare conform IEC 61000-6-3, Imunitate pentru medii industriale conform NF EN/IEC 61000-6-2
Categorie de supratensiune: III conform IEC 60664-1
Rezistență de izolație: >500 MOhm între circuite diferite la 500 V CC
