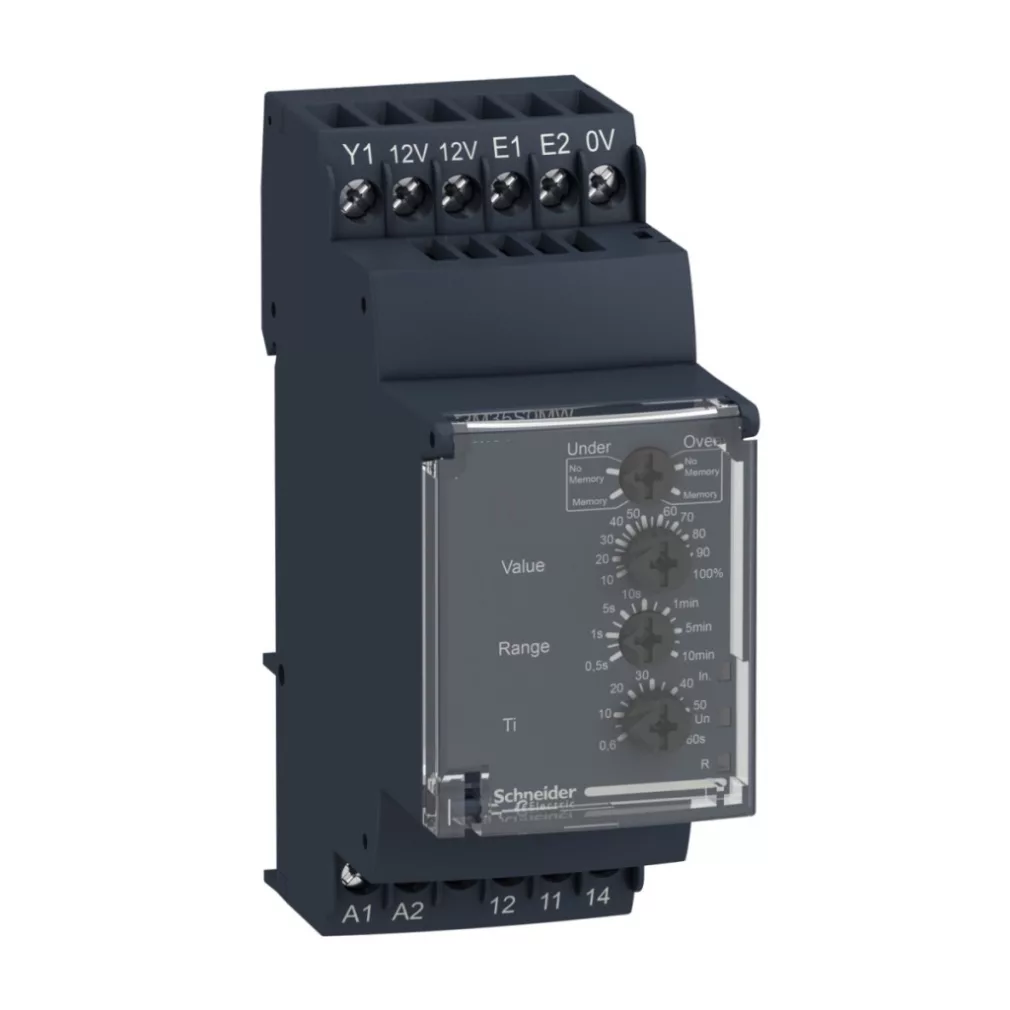

Relee de monitorizare a vitezei Schneider Electric Harmony Control Relays RM35S0MW reprezintă o soluție versatilă de automatizare industrială care asigură monitorizarea precisă a vitezei pentru funcționarea în siguranță a echipamentelor. Acest dispozitiv compact, montabil pe șină DIN, este potrivit pentru monitorizarea atât a vitezei insuficiente, cât și a vitezei excesive, ceea ce reprezintă o funcție esențială pentru protejarea liniilor de producție, benzilor transportoare, motoarelor și altor aplicații industriale critice. Gama largă de tensiuni de alimentare (24-240 V c.a./c.c.) a modelului RM35S0MW permite utilizarea flexibilă a acestuia într-o varietate de medii industriale. Dispozitivul are o gamă largă de măsurare, de la 0,05 secunde la 600 secunde, ceea ce îl face potrivit pentru monitorizarea vitezei atât a proceselor foarte lente, cât și a celor rapide. Releul are un timp de întârziere reglabil de 0,6-60 secunde la pornire, cu o toleranță de 0-10%, și oferă o valoare prag reglabilă de 10-100% și o histerezis de 5% pentru o funcționare precisă. Schneider Electric RM35S0MW are mai multe moduri de funcționare, inclusiv „Fără memorie”, „Memorie” și „Inhib./S2” (inhibare cu intrare S2), care pot fi selectate în funcție de cerințele aplicației. În modul memorie, releul se deschide când valoarea pragului este depășită și rămâne în această poziție până când alimentarea cu energie electrică este oprită pentru a reseta dispozitivul. Dispozitivul este compatibil cu diverse semnale de intrare: poate recepționa un contact fără potențial, un senzor PNP sau NPN cu 3 fire (12 V, 50 mA), un senzor NAMUR (12 V, 1,5 kOhm) sau un semnal de tensiune de 0-30 V. Durata minimă a impulsului de intrare este de 5 ms atât în starea înaltă, cât și în cea joasă. Intrarea poate fi conectată la orice senzor industrial standard, ceea ce mărește și mai mult gama de aplicații posibile. Pe partea de ieșire, RM35S0MW are un releu cu 1 contact inversor (C/O) cu un curent nominal de 5A și o tensiune maximă de comutare de 250V AC/DC. Capacitatea sa de comutare este de 1250 VA, iar curentul minim de comutare este de 10 mA la 5V DC. Adecvarea sa pentru utilizarea în medii industriale este confirmată și de categoriile de conformitate: AC-12, AC-13, AC-14, AC-15, DC-12, DC-13 și DC-14 conform IEC 60947-5-1. Precizia de măsurare este de ±10% din scala completă, iar repetabilitatea este de ±0,5% pentru intrare, circuitul de măsurare și întârzierea de timp. Carcasa dispozitivului are un design compact, are o lățime de 35 mm și poate fi montată pe o șină DIN standard de 35 mm, în conformitate cu IEC 60715. Indicatorii LED cu trei culori (verde pentru alimentarea cu energie, galben pentru inhibare și starea releului) oferă operatorului un feedback clar cu privire la starea de funcționare. Dispozitivul are o carcasă cu clasă de protecție IP30 și conectori cu clasă de protecție IP20, în conformitate cu IEC 60529. Terminalele de conectare sunt de tip șurub și acceptă diverse secțiuni transversale ale firelor, inclusiv fire solide și torsadate. Cuplul de strângere pentru conexiuni este de 0,6-1 Nm.
Relee de control Schneider Electric Harmony - RM35S0MW - date tehnice releu de monitorizare a vitezei
Caracteristici generale
Familia de produse: Relee de control Harmony
Tipul releului: Releu de monitorizare a vitezei
Tipul produsului sau al componentei: Releu de monitorizare a vitezei
Denumirea releului: RM35S
Parametri monitorizați: Viteză excesivă, viteză insuficientă
Caracteristici electrice
Tensiune nominală de alimentare: 24...240 V c.a./c.c. 50/60 Hz, fără alimentare proprie
Limite de tensiune de alimentare: 20,4...264 V c.a./c.c.
Interval de întârziere: 0,6...60 s reglabil, cu alimentare (toleranță: 0...10% din valoarea maximă)
Capacitate de comutare: 1250 VA
Curent minim de comutare: 10 mA la 5 V DC
Consum maxim de energie: 5 VA AC, 3 W CC
Interval de măsurare: 0,05...0,5 s, 0,5...5 minute, 1...10 minute, 1...10 s, 0,5...5 s, 0,1...1 s, 0,1...1 minut, 0,05...600 s
Categorie de utilizare: AC-12, AC-13, AC-14, AC-15, DC-12, DC-13, DC-14 conform IEC 60947-5-1
Întârziere: Reglabilă 0,6...60 s Ti - întârziere la pornire dezactivată
Date privind măsurarea și precizia
Întârziere la pornire: 0,05 s
Histerezis: 5 % din valoarea pragului
Precizia măsurării: +/- 10 % din valoarea maximă
Repetabilitate: +/- 0,5 % pentru circuitul de intrare și măsurare, +/- 0,5 % pentru întârzierea de timp
Eroare de măsurare: +/- 0,1 %/°C variație de temperatură, < +/- 1% pe întreaga variație de tensiune
Caracteristici de intrare
Frecvență de intrare: 0,0017...20 Hz
Timp de răspuns: 15 ms max (când valoarea pragului este depășită)
Polaritate: Polaritate reversibilă pe sursa de alimentare cu curent continuu
Setarea valorii pragului: 10...100 %
Tensiune de alimentare pentru senzori: 11,5...12,5 V
Curent maxim de alimentare pentru senzori: 40 mA < 24 V c.a. la 25 °C, 40 mA < 24 V c.c. la 25 °C, 50 mA 24...240 V c.a., 50 mA 24...240 V c.c.
Durata impulsului: >= 5 ms stare înaltă, >= 5 ms stare joasă
Compatibilitate intrare
Compatibilitate intrare: senzor cu 3 fire (E1) PNP sau NPN, 12 V, 50 mA, senzor NAMUR (E2), 12 V, 1,5 kOhm, intrare de tensiune (E1), 0...30 V, 9,5 kOhm, stare înaltă >= 4,5 V stare joasă <= 1 V, Intrare contact fără potențial (E1), 12 V, 9,5 kOhm
Caracteristici ieșire
Contacte de ieșire: 1 C/O (contact inversor)
Material contact: fără cadmiu
Curent nominal de ieșire: 5 A
Tensiune maximă de comutare: 250 V CA/CC
Caracteristici fizice
Lățime: 35 mm
Material carcasă: Plastic auto-stingător
LED indicator de stare: 1 LED verde pentru starea pornită, 1 LED galben pentru inhibare, 1 LED galben pentru releu (R)
Metodă de montare: șină DIN simetrică de 35 mm, conformă cu IEC 60715
Parametri de mediu
Grad de protecție IP: IP20 (conectori) conform IEC 60529, IP30 (capac) conform IEC 60529
Temperatură de funcționare: -20...50 °C
Temperatură de depozitare: -40...70 °C
Umiditate relativă: 95 % la 55 °C conform IEC 60068-2-30
Rezistență la vibrații: 0,35 mm (f= 5...57,6 Hz) conform IEC 60068-2-6/IEC 60255-21-1, 1 gn (f= 57,6...150 Hz) conform IEC 60068-2-6/IEC 60255-21-1
Rezistență la șocuri: 15 gn pentru 11 ms conform IEC 60255-21-1
