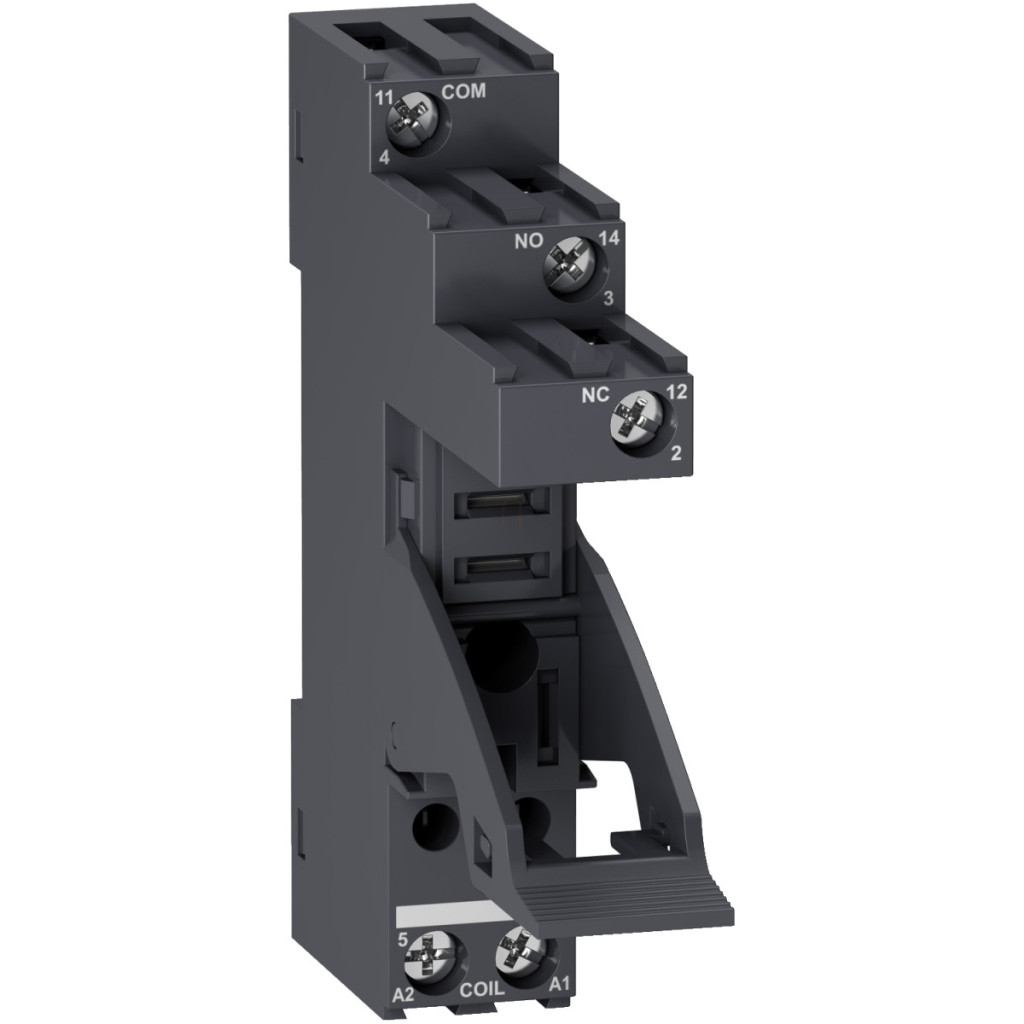

Schneider Electric RGZE1S35M este o priză de înaltă calitate din gama de produse Harmony Electromechanical Relays, concepută special pentru releele RXG1. Această priză cu o sarcină nominală de 10 A are conexiuni cu șurub și contacte separate, asigurând o conexiune electrică fiabilă în aplicații industriale de automatizare și control. Priză RGZE1S35M este compatibilă cu releele plug-in RXG unipolare (1 C/O), fiind astfel alegerea ideală pentru dulapuri de comutație, panouri de control și echipamente industriale. Produsul are proprietăți electrice remarcabile, inclusiv o tensiune nominală de izolație (Ui) de 250 V. Siguranța sporită este asigurată de izolația întărită, cu o tensiune nominală de impuls (Uimp) de 6 kV între bobină și contact și de 4 kV între terminale și șina DIN cu izolație de bază. Tensiunea de funcționare (Ue) este de 250 V conform standardului IEC și de 300 V conform cerințelor UL. O dovadă suplimentară a calității ridicate este rezistența dielectrică de 5 kV între bobină și contact cu izolație întărită și 3 kV între conectori și șina DIN cu izolație de bază. RGZE1S35M oferă flexibilitate de instalare cu două opțiuni de montare: montare cu șuruburi pe un panou sau fixare pe o șină DIN simetrică de 35 mm. Priză oferă diverse opțiuni de conectare și acceptă secțiuni transversale multiple ale cablurilor: pentru cabluri flexibile cu capete de cablu 1 x 0,34...2 x 1,5 mm² (AWG 22...AWG 14) sau 2 x 0,34...2 x 1 mm² (AWG 22...AWG 17) și pentru cabluri solide fără manșoane 2 x 0,5...2 x 1,5 mm² (AWG 20...AWG 16) sau 1 x 0,5...1 x 2,5 mm² (AWG 20...AWG 14) pentru fire solide fără manșoane. Lungimea de dezizolare a firelor este de 6-7 mm, iar dimensiunea șurubului conectorului este M3. Priză are un grad de protecție IP20, fiind potrivită pentru utilizare în interior. Produsul poate fi utilizat într-un interval larg de temperaturi, de la -40 la +70 °C, și poate fi depozitat la temperaturi cuprinse între -40 și +85 °C. Poate fi utilizat în condiții de siguranță la umiditate relativă cuprinsă între 10 și 85%. Priză Schneider Electric RGZE1S35M respectă cele mai stricte standarde internaționale și are numeroase certificări, inclusiv UL 508, CSA C22.2 Nr. 14, IEC 61984, precum și certificări CE, EAC, UL, CSA și DNV-GL. Aceste certificări garantează că produsul îndeplinește cele mai înalte cerințe de siguranță și calitate, ceea ce este esențial pentru o funcționare fiabilă în medii industriale. Categoria de supratensiune III și clasificarea de grad de poluare 3 consolidează și mai mult robustețea produsului și adecvarea acestuia pentru mediile industriale. Prizele RGZE1S35M sunt alegerea perfectă pentru aplicații industriale profesionale în care fiabilitatea și durata lungă de viață sunt esențiale.
Relee electromecanice Schneider Electric Harmony - RGZE1S35M - soclu, RXG1*** releu de interfață, 1CO, dispunere separată, șurub date tehnice
Caracteristici principale
Familia de produse: Relee electromecanice Harmony
Tipul produsului: Soclu
Compatibilitatea produsului: Releu plug-in RXG 1 contact C/O
Tipul și compoziția contactului: 1 C/O
Tensiune nominală de izolare [Ui]: 250 V
Caracteristici suplimentare
[Uimp] tensiune nominală de impuls rezistentă: 6 kV între bobină și contact cu izolație întărită
4 kV între terminale și șină DIN cu izolație de bază
[Ue] tensiune nominală de funcționare: 250 V conform IEC
300 V conform UL
Rezistență dielectrică: 5 kV între bobină și contact cu izolație întărită
3 kV între conectori și șina DIN cu izolație de bază
Opțiuni de conectare: Terminale cu șurub, 1 x 0,34...2 x 1,5 mm² (AWG 22...AWG 14) cu manșoane flexibile
Terminale cu șurub, 2 x 0,34...2 x 1 mm² (AWG 22...AWG 17) cu manșoane flexibile pentru capetele firelor
Terminale cu șurub, 2 x 0,5...2 x 1,5 mm² (AWG 20...AWG 16) fără manșoane pentru capete de cablu solid
Terminale cu șurub, 1 x 0,5...1 x 2,5 mm² (AWG 20...AWG 14) fără manșoane pentru capete de cablu solid
Metodă de montare:Șurub (panou) Snap-in (șină DIN simetrică de 35 mm) Lungime de dezizolare a firului: 6...7 mm Dispunere pini de contact: Separată Separată
Tip șurub: M3
Categorie de supratensiune: III
Grad de contaminare: 3
Parametri de mediu
Standarde: UL 508
CSA C22.2 Nr. 14
IEC 61984
Certificări de produs: CE
EAC
UL
CSA
DNV-GL
Temperatura ambiantă de depozitare: -40…85 °C
Temperatura ambiantă de funcționare: -40…70 °C
Grad de protecție IP: IP20
Umiditate relativă: 10…85 %
