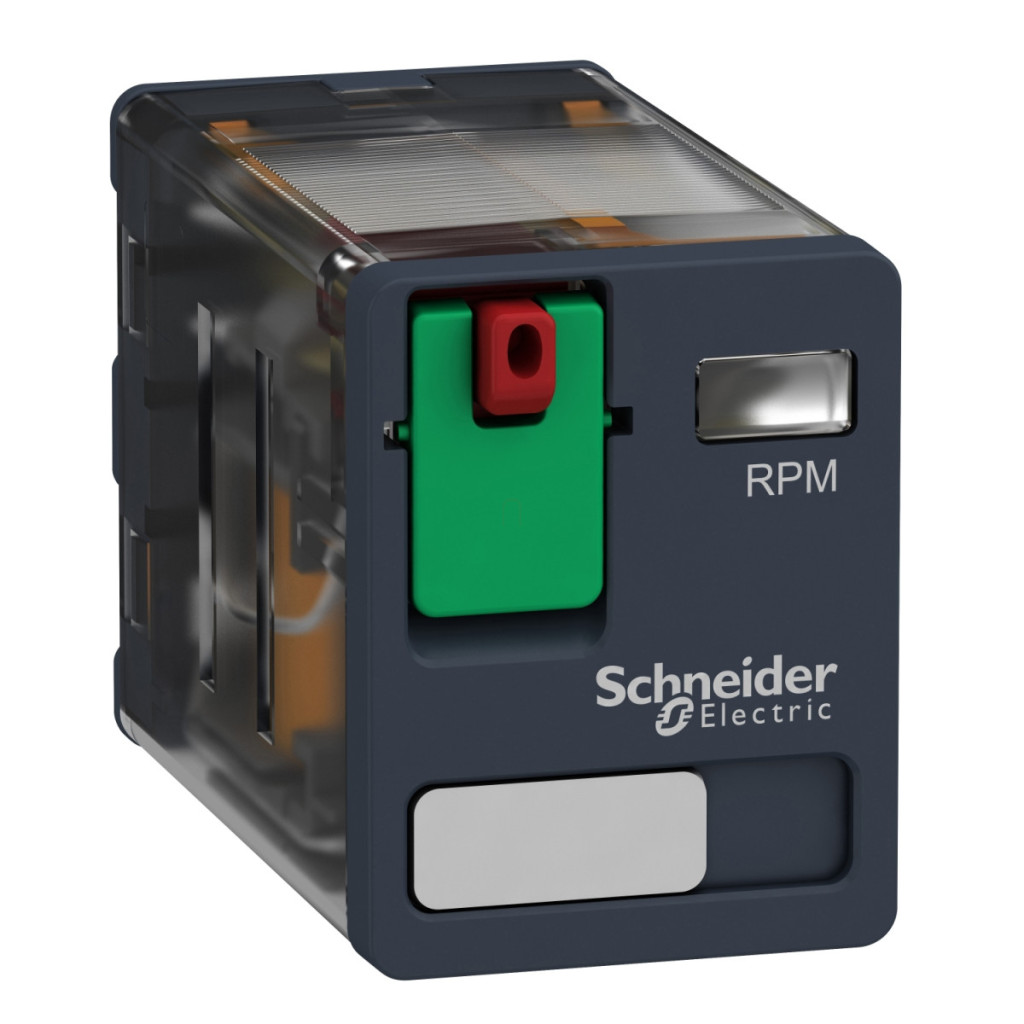

Relee electromecanice Schneider Electric Harmony - RPM21B7 - Releu de putere RPM, 2CO, 15A, 24VAC, cu buton de testare date tehnice
Caracteristici generale
Tipul produsului: Relee electromecanice Harmony
Familia de produse: Seria RPM
Tip componentă: Releu plug-in
Tip și compoziție contact: 2 C/O (contact de comutare)
Tip releu: Releu de putere
LED indicator de stare: Niciunul
Tensiune de control: 24 V AC 50/60 Hz
Capacitate de comutare: Minim 170 mW la 10 mA, la 17 V
Parametri tehnici
Timp de eliberare: 20 ms la tensiune nominală
Temperatură ambiantă de funcționare: -40...55 °C
Curent termic convențional închis: 15 A (-40...55 °C) Tip de control: Buton de testare blocabil Curent nominal de funcționare: 15 A 277 V (CA) conform UL 15 A 28 V (CC) conform UL 15 A 250 V (CA) NO conform IEC 15 A 28 V (CC) NO conform IEC 7,5 A 250 V (CA) NC conform IEC 7,5 A 28 V (CC) NC conform IEC Caracteristici de protecție Grad de protecție (numai carcasă): IP40 conform IEC 60529
Limite nominale de tensiune de funcționare: 19,2...26,4 V c.a. Tensiune nominală de izolare: 250 V conform IEC 300 V conform CSA 300 V conform UL Tensiune maximă de comutație: 250 V conform IEC
Pragul de tensiune de rezistență: >= 0,15 Uc CA
Performanță și durată de viață
Capacitate maximă de comutare: 3750 VA / 420 W
Durată de viață mecanică: 10.000.000 de cicluri
Durată de viață electrică: 100.000 de cicluri sub sarcină rezistivă
Date privind fiabilitatea siguranței: B10d = 100.000
Viteză de funcționare: <= 1200 cicluri/oră sub sarcină
<= 18000 cicluri/oră fără sarcină
Factor de utilizare: 20%
Proprietăți electrice
Rigiditate dielectrică: 1500 V c.a. între contacte cu microîntrerupere
2000 V c.a. între bobină și contact cu izolație întărită
2000 V c.a. între poli cu izolație de bază
Rezistență nominală la tensiune de impuls: 4 kV pentru 1,2/50 µs
Caracteristici fizice
Categorie de protecție: RT I
Suport de montare: Plug-in
Poziție de funcționare: Orice poziție
Nivel de testare: Instalare grup de nivel
Descrierea dispozitivului: Produs complet
Material contact: AgNi
Formă conector: Plat (tip faston)
Caracteristici de mediu
Consum mediu bobină: 1,1 VA la 60 Hz
Grad de poluare: 3
Standarde: CSA C22.2 nr. 14, IEC 61810-1, UL 508
Certificări ale produsului: UL, CSA, EAC
Temperatura ambiantă de depozitare: -40...85 °C
Rezistență la vibrații: 3 gn, amplitudine = +/- 1 mm (f = 10...150 Hz), 5 cicluri în timpul funcționării
5 gn, amplitudine = +/- 1 mm (f = 10...150 Hz), 5 cicluri când nu este în funcțiune
Rezistență la impact: 15 gn în timpul funcționării, 30 gn când nu este în funcțiune
