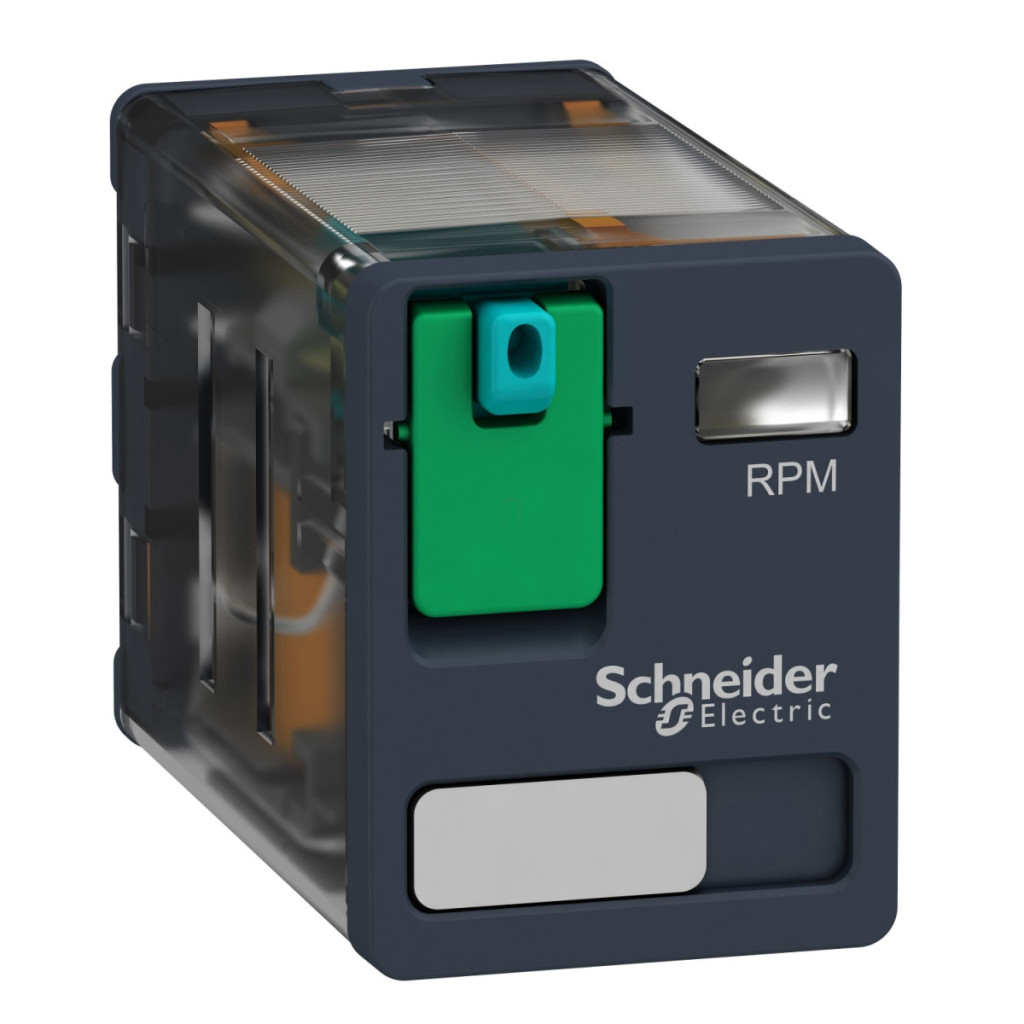

Releul electromecanic Schneider Electric RPM21BD din seria Harmony este un component de automatizare industrială versatil și de înaltă calitate, care poate fi utilizat în mod fiabil într-o gamă largă de aplicații. Acest releu plug-in cu tensiune de control de 24 V c.c. are două contacte de comutare (2C/O) și poate comuta un curent maxim de 15 A. Produsul este utilizat în principal în sisteme de control industrial, automatizarea clădirilor și alte aplicații industriale în care este necesară o comutare fiabilă. O caracteristică specială a modelului RPM21BD este verificarea ușoară a funcționării releului datorită butonului de testare blocabil, care facilitează considerabil întreținerea și depanarea. Releul este fabricat fără indicator LED, ceea ce poate fi un avantaj în anumite aplicații. Gradul de protecție IP40 oferă o protecție adecvată împotriva prafului și a obiectelor solide, în timp ce gama largă de temperaturi de funcționare, de la -40 °C la +55 °C, permite utilizarea în diverse condiții de mediu. Releul de putere Schneider Electric RPM21BD este extrem de durabil, cu o durată de viață mecanică de până la 10 milioane de cicluri de comutare și o durată de viață electrică de 100.000 de cicluri sub sarcină rezistivă. Capacitatea sa maximă de comutare este de 3750 VA/420 W, ceea ce este suficient pentru majoritatea aplicațiilor industriale. Materialul de contact AgNi asigură o conductivitate excelentă și o durată lungă de viață. Releul este conform cu standardele internaționale, cum ar fi IEC 61810-1, CSA C22.2 nr. 14 și UL 508, și este certificat EAC, CSA și UL. Produsul este foarte rezistent la vibrații și șocuri mecanice. În modul de funcționare, poate rezista la vibrații cu o amplitudine de 3 gn cu o deviere de ±1 mm în gama de frecvență de 10-150 Hz, în timp ce în modul de așteptare această valoare este de 5 gn. Are o rezistență la șocuri de 15 gn în modul de funcționare și de 30 gn în modul de așteptare. Releul RPM21BD funcționează cu un timp de declanșare de 20 ms la tensiunea nominală și are o capacitate minimă de comutare de 170 mW la un curent de 10 mA și o tensiune de 17 V. Releul de putere Schneider Electric RPM21BD are dimensiuni compacte și cântărește doar 0,036 kg. Pinii săi de contact plat (tip faston) permit o conectare simplă și fiabilă. Produsul poate fi instalat în orice poziție, ceea ce sporește flexibilitatea instalării. Diagramele arată că durata de comutare a releului depinde de sarcina conectată, în special în cazul sarcinilor inductive, unde trebuie aplicat un factor de reducere corespunzător factorului de putere (cos φ). Releul de putere Schneider Electric RPM21BD este alegerea ideală pentru oricine caută un element de comutație fiabil, cu durată lungă de viață și versatil pentru sistemele de automatizare industrială.
Relee electromecanice Schneider Electric Harmony - RPM21BD - Releu de putere RPM, 2CO, 15A, 24VDC, buton de testare date tehnice
Caracteristici principale
Familia de produse: Relee electromecanice Harmony
Seria: Seria RPM
Tipul produsului: Releu plug-in
Tipul și compoziția contactului: 2 C/O (contact de comutare)
Tipul releului: Releu de putere
LED indicator de stare: Niciunul
Tensiune circuit de control: 24 V DC
Capacitate minimă de comutare: 170 mW la 10 mA, 17 V
Timp de eliberare: 20 ms la tensiune nominală
Temperatură ambiantă în timpul funcționării: -40...55 °C
Curent termic convențional închis: 15 A -40...55 °C
Caracteristici suplimentare
Tip de control: Buton de testare blocabil
Curent nominal de funcționare: 15 A la 277 V (CA) conform UL, 15 A la 28 V (CC) conform UL, 15 A 250 V (CA) NO conform IEC, 15 A 28 V (CC) NO conform IEC, 7,5 A 250 V (CA) NC conform IEC, 7,5 A 28 V (CC) NC conform IEC
Grad de protecție (numai carcasă): IP40 conform IEC 60529
Limite nominale de tensiune de funcționare: 19,2...26,4 V CC
Tensiune nominală de izolare: 250 V conform IEC, 300 V conform CSA, 300 V conform UL
Tensiune maximă de comutație: 250 V conform IEC
Pragul tensiunii de eliberare: >= 0,1 Uc DC
Putere maximă de comutație: 3750 VA, 420 W Durată de viață mecanică: 10.000.000 de cicluri Durată de viață electrică: 100.000 de cicluri cu sarcină rezistivă Date privind fiabilitatea siguranței: B10d = 100.000 Viteza de funcționare: <= 1200 cicluri/oră sub sarcină, <= 18.000 cicluri/oră fără sarcină
Factor de utilizare: 20%
Parametri tehnici
Rezistență dielectrică: 1500 V c.a. între contacte cu microdeconectare, 2000 V c.a. între bobină și contact cu izolație întărită, 2000 V c.a. între poli cu izolație de bază
Rezistență nominală la tensiune de impuls: 4 kV pentru 1,2/50 μs
Categorie de protecție: RT I
Bază de montare: Plug-in
Poziție de funcționare: Orice poziție
Nivel de testare: Montare grup nivel A
Descrierea dispozitivului: Produs complet Material contact: AgNi Formă pin: Plat (tip faston) Caracteristici de mediu Grad de poluare: 3 Standarde: IEC 61810-1, CSA C22.2 nr. 14, UL 508 Certificări ale produsului: EAC, CSA, UL Temperatura ambiantă în timpul depozitării: -40...85 °C Rezistență la vibrații: 3 gn, amplitudine = +/- 1 mm (f = 10...150 Hz) 5 cicluri în timpul funcționării, 5 gn, amplitudine = +/- 1 mm (f = 10...150 Hz) 5 cicluri în stare nefuncțională Rezistență la impact: 15 gn în timpul funcționării, 30 gn în stare nefuncțională
