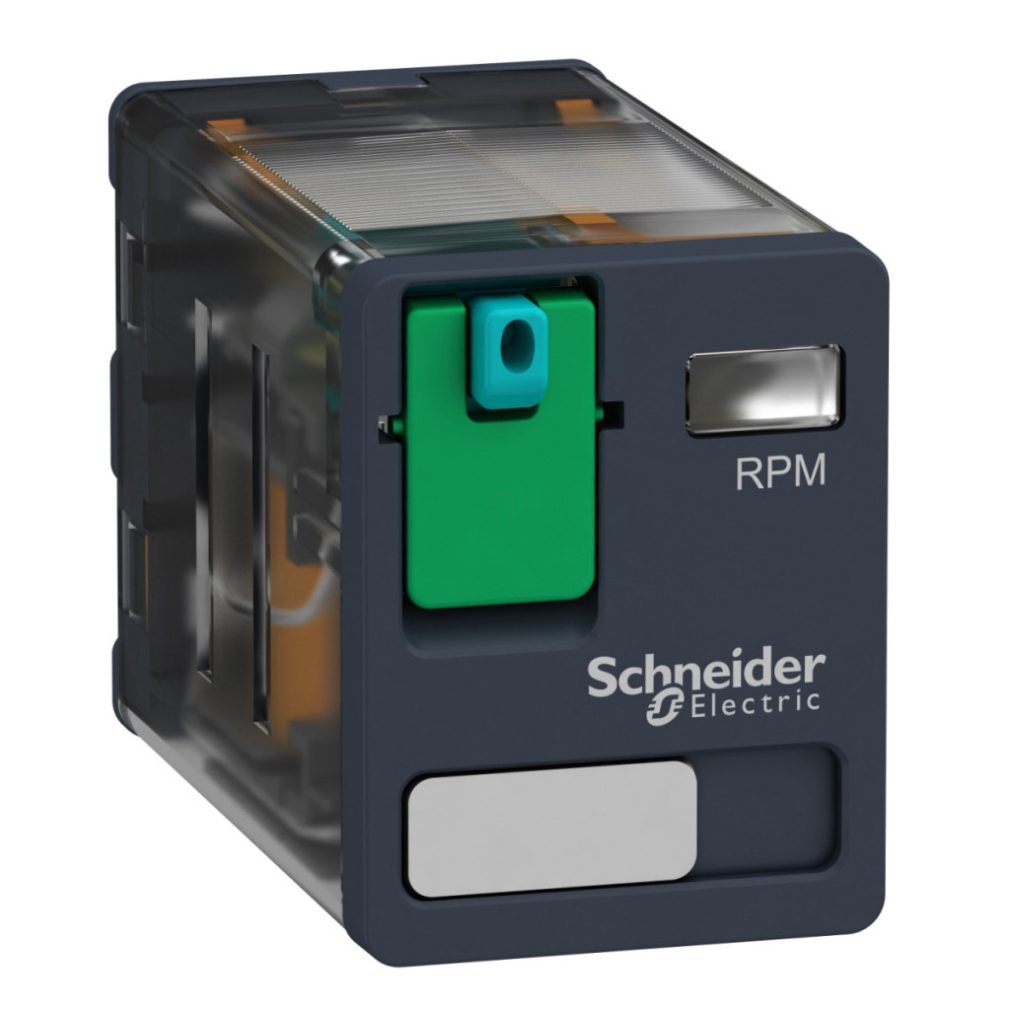

Releul de putere RPM21JD din seria Harmony Electromechanical Relays de la Schneider Electric este un releu electromecanic compact, de înaltă calitate, care oferă o soluție fiabilă pentru o gamă largă de aplicații industriale și de automatizare a clădirilor. Produsul face parte din seria RPM de la Schneider Electric, care oferă performanțe remarcabile și durată lungă de viață printre releele plug-in. Releul RPM21JD are 2 contacte de comutare (2C/O) capabile să comute un curent maxim de 15 A. Releul funcționează cu o tensiune de control de 12 V CC și are o gamă de tensiune de funcționare de 9,6-13,2 V CC. O caracteristică specială a produsului este butonul de testare blocabil, care permite controlul manual și testarea releului fără a fi necesară modificarea circuitului de control. Această funcție este deosebit de utilă pentru sarcinile de întreținere și depanare. Produsul nu are un LED de stare, astfel încât starea poate fi monitorizată vizual. Releul are caracteristici electrice remarcabile, cum ar fi un curent nominal de funcționare de 15 A la 277 V c.a. conform UL sau 15 A la 250 V c.a. (NO) și 7,5 A la 250 V c.a. (NC) conform IEC. Releul este extrem de robust, cu o durată de viață mecanică de 10 milioane de cicluri de funcționare și o durată de viață electrică de 100.000 de cicluri sub sarcină rezistivă. Gradul de protecție IP40 oferă o protecție adecvată împotriva influențelor mediului. Intervalul de temperatură de funcționare este între -40 °C și +55 °C, ceea ce permite utilizarea în medii extreme. Releul are o capacitate maximă de comutare de 3750 VA sau 420 W și o capacitate minimă de comutare de 170 mW la 10 mA și 17 V. Rezistența dielectrică este remarcabilă: 1500 V c.a. între contacte cu microîntrerupere, 2000 V c.a. între bobină și contacte cu izolație întărită și 2000 V c.a. între poli cu izolație de bază. Tensiunea nominală de impuls suportată este de 4 kV la 1,2/50 μs, ceea ce oferă o protecție excelentă împotriva tranzitorilor de rețea. Produsul este conform cu standardele UL 508, IEC 61810-1 și CSA C22.2 nr. 14 și are certificări UL, CSA și EAC. Contactele releului sunt fabricate din material AgNi (argint-nichel), care asigură o conductivitate excelentă și o durată lungă de viață. Conectorii sunt plat (tip faston), ceea ce facilitează instalarea rapidă și fiabilă. Rezistența la vibrații a releului în timpul funcționării este de 3 gn cu o amplitudine de ±1 mm (f = 10-150 Hz) pentru 5 cicluri, în timp ce rezistența la șocuri în timpul funcționării este de 15 gn și 30 gn când nu este în funcțiune.
Relee electromecanice Schneider Electric Harmony - RPM21JD - Releu de putere RPM, 2CO, 15A, 12VDC, buton de testare date tehnice
Caracteristici principale
Familia de produse: Relee electromecanice Harmony
Denumirea seriei: Seria RPM
Tipul produsului: Releu plug-in
Tipul și compoziția contactului: 2 C/O (contact de comutare)
Tipul releului: Releu de putere
LED indicator de stare: Niciunul
Tensiune circuit de control: 12 V CC
Capacitate minimă de comutare: 170 mW la 10 mA, la 17 V
Timp de eliberare: 20 ms la tensiune nominală
Temperatura ambiantă în timpul funcționării: -40...55 °C
Curent termic convențional închis: 15 A la -40...55 °C
Date suplimentare
Tip de control: Buton de testare blocabil
Curent nominal de funcționare: 15 A 277 V (CA) conform UL
15 A 28 V (CC) conform UL
15 A 250 V (CA) NO conform IEC
15 A 28 V (CC) NO conform IEC
7,5 A 250 V (CA) NC conform IEC
7,5 A 28 V (CC) NC conform IEC
Grad de protecție (numai carcasă): IP40 conform IEC 60529
Limite de tensiune nominală de funcționare: 9,6...13,2 V CC
Tensiune nominală de izolație: 250 V conform IEC
300 V conform CSA
300 V conform UL
Tensiune maximă de comutare: 250 V conform IEC
Pragul de cădere de tensiune: >= 0,1 Uc DC
Capacitate maximă de comutare: 3750 VA
420 W
Durată de viață mecanică: 10.000.000 de cicluri
Durată de viață electrică: 100.000 de cicluri sub sarcină rezistivă
Date privind fiabilitatea siguranței: B10d = 100.000
Viteză de funcționare: <= 1200 cicluri/oră sub sarcină
<= 18000 cicluri/oră fără sarcină
Factor de utilizare: 20 %
Proprietăți electrice
Rigiditate dielectrică: 1500 V c.a. între contacte cu microîntrerupere
2000 V c.a. întărită între bobină și contact
2000 V c.a. între poli de bază
Rezistență nominală la tensiune de impuls: 4 kV la 1,2/50 µs
Categorie de protecție: RT I
Caracteristici mecanice
Suport de montare: Plug-in
Poziție de funcționare: Orice poziție
Niveluri de testare: Instalare grup de niveluri
Prezentarea dispozitivului: Produs complet
Material contact: AgNi
Formă pin: Plat (tip faston)
Caracteristici de mediu
Grad de poluare: 3
Standarde: UL 508
IEC 61810-1
CSA C22.2 Nr. 14
Certificări ale produsului: UL
EAC
CSA
Temperatura ambiantă în timpul depozitării: -40...85 °C
Rezistență la vibrații: 3 gn, amplitudine = +/- 1 mm (f = 10...150 Hz) 5 cicluri în timpul funcționării
5 gn, amplitudine = +/- 1 mm (f = 10...150 Hz) 5 cicluri în timpul nefuncționării
Rezistență la șocuri: 15 gn în timpul funcționării
30 gn în timpul nefuncționării
