Schneider Electric RPM21P7 este un releu plug-in de înaltă performanță care face parte din familia de produse Harmony Electromechanical Relays. Acest dispozitiv de comutare de calitate superioară este alegerea ideală pentru sistemele industriale de automatizare și control care necesită o funcționare fiabilă și o durată lungă de viață. Releul are două contacte de comutare (2CO) și funcționează cu o tensiune de control de 230 V c.a. 50/60 Hz, fiind potrivit pentru o gamă largă de aplicații. Releul de putere RPM21P7 are parametri tehnici remarcabili. Capacitatea sa maximă de comutare este de 3750 VA sau 420 W, în timp ce curentul nominal de funcționare (Ie) este de 15 A la 277 V c.a. conform standardului UL și de 15 A la 28 V c.c., tot conform UL. În conformitate cu standardul IEC, curentul nominal de funcționare este de 15 A la 250 V c.a. sau 15 A la 28 V c.c. pentru contactele NO și de 7,5 A la 250 V c.a. sau 7,5 A la 28 V c.c. pentru contactele NC. Releul are un grad de protecție IP40 conform IEC 60529, care oferă o protecție adecvată împotriva prafului și murdăriei. Curentul termic convențional închis (Ithe) este de 15 A la o temperatură ambiantă de -40 până la 55 °C, ceea ce indică o stabilitate termică excelentă. O caracteristică specială a releului RPM21P7 este butonul de testare blocabil, care permite verificarea ușoară a funcționării și facilitează lucrările de întreținere. Releul nu are un LED indicator de stare, ceea ce este avantajos în aplicațiile în care acest lucru nu este o cerință. Produsul are o durabilitate mecanică remarcabilă, cu 10 milioane de cicluri de comutare, în timp ce durabilitatea sa electrică este de 100.000 de cicluri sub sarcină rezistivă. Valoarea datelor de fiabilitate a siguranței (B10d) este de 100.000. Frecvența maximă de funcționare a releului este de 1200 de cicluri/oră sub sarcină și 18.000 de cicluri/oră fără sarcină, cu un factor de utilizare de 20%. Releul Schneider Electric RPM21P7 este ușor de instalat datorită designului său plug-in și poate fi utilizat în orice poziție. Conexiunile sunt plate (tip faston), iar contactele sunt realizate din AgNi, care oferă o conductivitate electrică excelentă și rezistență la uzură. Releul are o rezistență dielectrică remarcabilă: 1500 V c.a. între contacte cu micro-întrerupere, 2000 V c.a. între bobină și contact cu izolație întărită și 2000 V c.a. între poli cu izolație de bază. Rezistența la tensiune de impuls (Uimp) este de 4 kV pentru 1,2/50 μs. Gradul de poluare este 3, ceea ce înseamnă că releul poate funcționa corect chiar și în medii industriale.

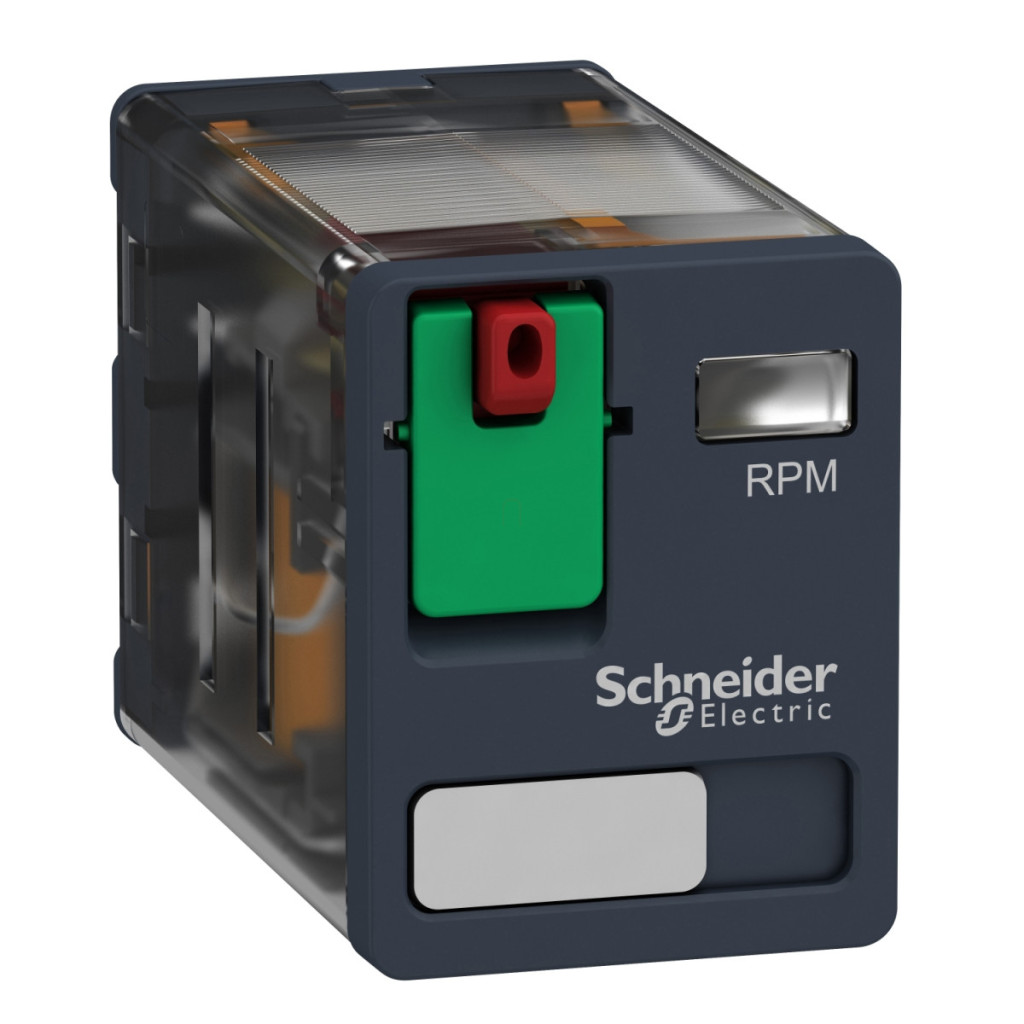

Relee electromecanice Schneider Electric Harmony - RPM21P7 - Releu de putere RPM, 2CO, 15A, 230VAC, cu buton de testare Date tehnice
Date generale
Familia de produse: Relee electromecanice Harmony
Seria: Seria RPM
Tipul produsului sau componentului: Releu plug-in
Tipul și compoziția contactului: 2 C/O (contact de comutare)
Tipul releului: Releu de putere
LED indicator de stare: Niciunul
Parametri electrici
Tensiune circuit de control [Uc]: 230 V AC 50/60 Hz
Capacitate minimă de comutare: 170 mW 10 mA, la 17 V
Timp de eliberare: 20 ms la tensiune nominală
Curent termic convențional închis [Ithe]: 15 A la -40...55 °C
Curent nominal de funcționare [Ie]:- 15 A la 277 V (CA) conform UL - 15 A la 28 V (CC) conform UL - 15 A la 250 V (CA) NO conform IEC - 15 A la 28 V (CC) NO conform IEC - 7,5 A 250 V (CA) NC conform IEC
- 7,5 A 28 V (CC) NC conform IEC
Grad de protecție (numai carcasă): IP40 conform IEC 60529
Limite nominale de tensiune de funcționare: 184...253 V AC
Tensiune de izolare [Ui]:- 250 V conform IEC - 300 V conform CSA - 300 V conform UL Tensiune maximă de comutare: 250 V conform IEC Prag de tensiune de eliberare: >= 0,15 Uc AC Capacitate maximă de comutare: 3750 VA / 420 W >= 0,15 Uc CA
Capacitate maximă de comutare: 3750 VA / 420 W
Caracteristici mecanice
Durată de viață mecanică: 10.000.000 de cicluri
Durată de viață electrică: 100.000 de cicluri sub sarcină rezistivă
Date privind fiabilitatea siguranței: B10d = 100.000
Frecvență de funcționare:
- <= 1200 cicluri/oră sub sarcină
- <= 18000 cicluri/oră fără sarcină
Factor de utilizare: 20 %
Rigiditate dielectrică:
- 1500 V c.a. între contacte cu microîntrerupere
- 2000 V c.a. între bobină și contact cu izolație întărită
- 2000 V c.a. între poli cu izolație de bază
Rezistență la tensiune de impuls [Uimp]: 4 kV pentru 1,2/50 µs
Categorie de protecție: RT I
Caracteristici de instalare
Suport de montare: Plug-in
Poziție de funcționare: Orice poziție
Niveluri de testare: Montare în grup de nivel
Material contact: AgNi
Design conector: Plat (tip faston)
Condiții de mediu
Temperatura aerului ambiant de funcționare: -40...55 °C
Temperatura aerului ambiant de depozitare: -40...85 °C
Consumul mediu al bobinei în VA: 1,1 la 60 Hz
Gradul de contaminare: 3
Standarde:
- IEC 61810-1
- UL 508
- CSA C22.2 Nr. 14
Certificări ale produsului:
- UL
- EAC
- CSA
Rezistență la vibrații:
- 3 gn, amplitudine = +/- 1 mm (f = 10...150 Hz) 5 cicluri în timpul funcționării
- 5 gn, amplitudine = +/- 1 mm (f = 10...150 Hz) 5 cicluri în afara funcționării
Rezistență la impact:
- 15 gn în timpul funcționării
- 30 gn în afara funcționării
