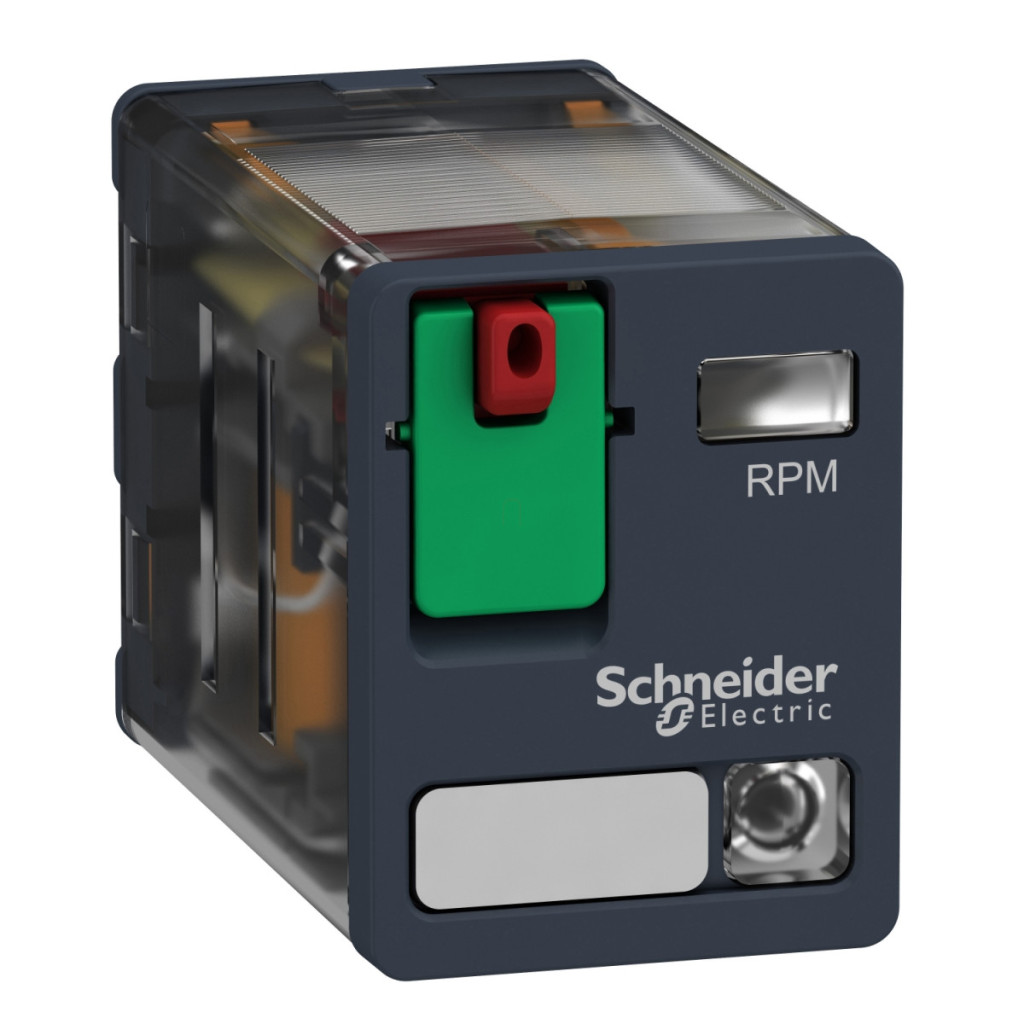

Schneider Electric Harmony RPM22B7 este un releu electromecanic de înaltă performanță care poate fi utilizat într-o gamă largă de aplicații industriale. Acest releu de putere de tip plug-in face parte din seria RPM, cunoscută pentru fiabilitatea și durabilitatea sa în diverse sisteme de control. Funcționând cu o tensiune de control de 24 V c.a. 50/60 Hz, releul RPM22B7 are 2 contacte C/O (comutare) capabile să comute sarcini de până la 15 A. Caracteristicile speciale ale releului includ un indicator de stare LED încorporat, care arată clar starea de funcționare, și un buton de testare blocabil, care permite testarea funcțională a releului în timp ce sistemul este în funcțiune. Releul RPM22B7 are un nivel ridicat de protecție, cu un grad de protecție IP40 care îl protejează de praf și alți contaminanți, dar nu oferă rezistență la apă. Are o gamă extrem de largă de temperaturi de funcționare, de la -40 °C la +55 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. În ceea ce privește performanța, RPM22B7 are specificații impresionante. Releul poate comuta 15 A la 277 V c.a. în conformitate cu standardele UL, precum și 15 A la 28 V c.c. Conform standardului IEC, contactele NO (normal deschise) sunt clasificate pentru sarcini de 15 A/250 V c.a. și 15 A/28 V c.c., în timp ce contactele NC (normal închise) sunt clasificate pentru sarcini de 7,5 A/250 V c.a. și 7,5 A/28 V c.c. Capacitatea maximă de comutare este de 3750 VA sau 420 W, iar cea minimă este de 170 mW la 10 mA, 17 V. Rigiditatea dielectrică este de 1500 V c.a. între contacte cu micro-separare, 2000 V c.a. între bobină și contacte cu izolație întărită și 2000 V c.a. între poli cu izolație de bază. Releul RPM22B7 are o durabilitate mecanică excepțională, cu până la 10 milioane de cicluri de comutare, în timp ce durabilitatea sa electrică este de 100.000 de cicluri sub sarcină rezistivă. Clasa de fiabilitate de siguranță B10d este de 100.000. Frecvența de funcționare sub sarcină este de maximum 1200 de cicluri/oră, iar fără sarcină poate fi de până la 18.000 de cicluri/oră. Factorul de utilizare este de 20%. Poziția de funcționare este arbitrară, iar dispozitivul are o montare de tip plug-in. Contactele sunt fabricate din AgNi, iar pinii sunt plat (tip Faston). Releul Schneider Electric RPM22B7 respectă în totalitate standardele internaționale, inclusiv UL 508, CSA C22.2 nr. 14 și IEC 61810-1, și este certificat EAC, UL și CSA. Releul este proiectat să reziste la vibrații (3 gn, amplitudine = +/- 1 mm, f = 10...150 Hz, 5 cicluri) în timpul funcționării și 5 gn, cu aceeași amplitudine și frecvență, 5 cicluri în stare nefuncțională. Rezistența la șocuri este de 15 gn în timpul funcționării și de 30 gn când nu este în funcțiune. Releul are o greutate netă de numai 0,036 kg și dimensiuni compacte, ceea ce asigură o instalare ușoară.
Relee electromecanice Schneider Electric Harmony - RPM22B7 - Releu de putere RPM, 2CO, 15A, 24VAC, buton de testare, LED date tehnice
Caracteristici principale
Familia de produse: Relee electromecanice Harmony
Denumirea seriei: Seria RPM
Tipul produsului sau al componentei: Releu plug-in
Tipul și compoziția contactului: 2 C/O (comutator)
Tipul releului: Releu de putere
Indicator de stare LED: Da
Tensiune circuit de control: 24 V AC 50/60 Hz
Capacitate minimă de comutare: 170 mW la 10 mA, 17 V
Timp de eliberare: 20 ms la tensiune nominală
Temperatură ambiantă de funcționare: -40...55 °C
Curent termic convențional închis: 15 A la -40...55 °C
Caracteristici suplimentare
Tip de control: Buton de testare blocabil
Curent nominal de funcționare: 15 A 277 V (CA) Conformitate UL
15 A 28 V (CC) Conformitate UL
15 A 250 V (CA) NU Conformitate IEC
15 A 28 V (CC) NU Conformitate IEC
7,5 A 250 V (CA) NC Conformitate IEC
7,5 A 28 V (CC) NC Conformitate IEC
Grad de protecție (numai carcasă): IP40 conform IEC 60529
Limite nominale de tensiune de funcționare: 19,2...26,4 V CA
Tensiune nominală de izolare: 250 V Conformitate IEC
300 V Conformitate CSA
300 V Conformitate UL
Tensiune maximă de comutație: 250 V Conformitate IEC
Pragul tensiunii de eliberare: >= 0,15 Uc AC
Capacitate maximă de comutare: 3750 VA
420 W
Durată de viață mecanică: 10.000.000 de cicluri
Durată de viață electrică: 100.000 de cicluri sub sarcină rezistivă
Date privind fiabilitatea siguranței: B10d = 100.000
Frecvență de funcționare: <= 1200 cicluri/oră sub sarcină
<= 18.000 cicluri/oră fără sarcină
Factor de utilizare: 20%
Caracteristici tehnice
Rezistență dielectrică: 1500 V c.a. între contacte cu separare micro
2000 V c.a. între bobină și contact cu izolație întărită
2000 V c.a. între poli cu izolație de bază
Rezistență nominală la tensiune de impuls: 4 kV pentru 1,2/50 μs
Categorie de protecție: RT I
Metodă de montare: Plug-in
Poziție de funcționare: Orice poziție
Nivel de testare: Ansamblu de grup de nivel
Prezentarea dispozitivului: Produs complet
Material contact: AgNi
Formă pin: Plat (tip faston)
Greutate netă: 0,036 kg
Mediu
Consum mediu bobină în VA: 1,1 la 60 Hz
Grad de poluare: 3
Standarde: UL 508
CSA C22.2 Nr. 14
IEC 61810-1
Certificări produs: EAC
UL
CSA
Temperatură ambiantă de depozitare: -40...85 °C
Rezistență la vibrații: 3 gn, amplitudine = +/- 1 mm (f = 10...150 Hz) 5 cicluri în timpul funcționării
5 gn, amplitudine = +/- 1 mm (f = 10...150 Hz) 5 cicluri când nu este în funcțiune
Rezistență la șocuri: 15 gn în timpul funcționării
30 gn când nu este în funcțiune
