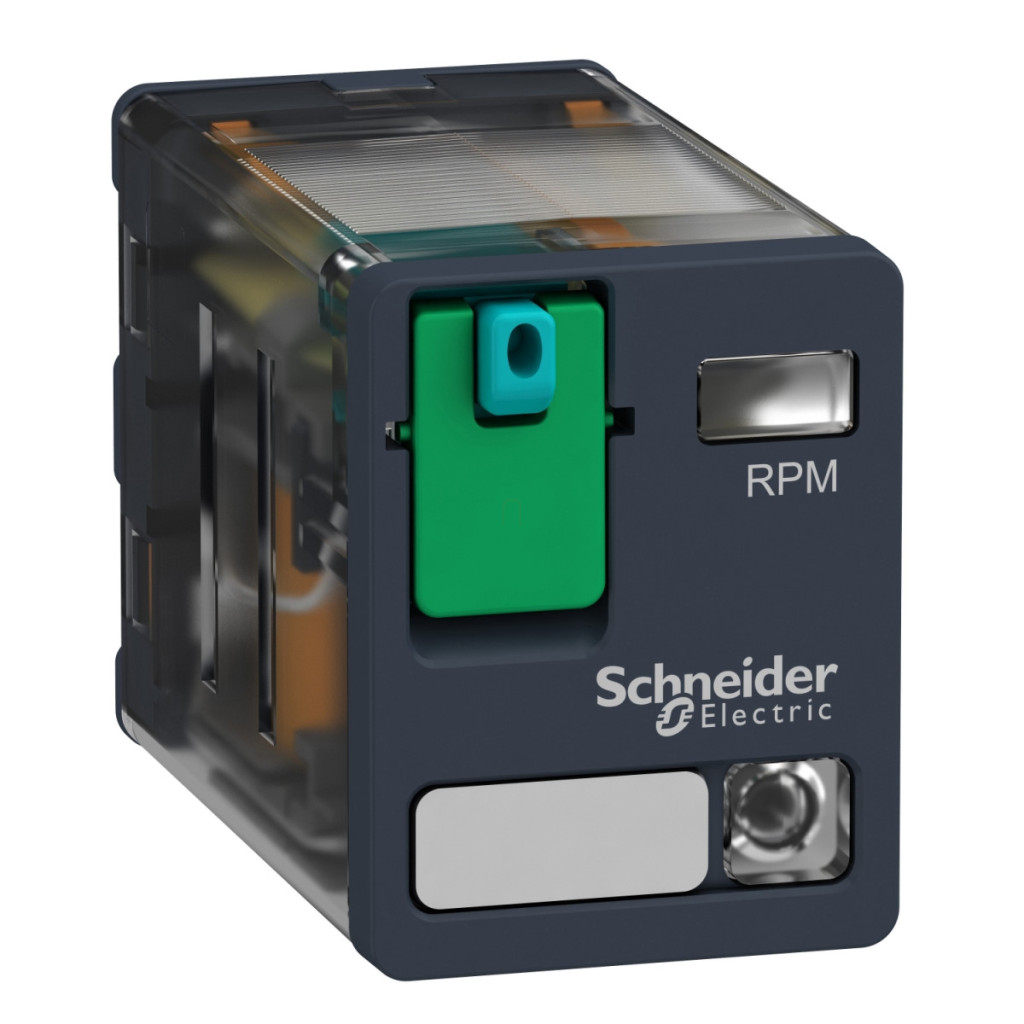

Schneider Electric Harmony RPM22BD este un releu electromecanic de înaltă performanță care face parte din familia de produse Harmony Electromechanical Relays. Acest releu plug-in, care funcționează cu o tensiune de control de 24 V c.c., este o soluție excelentă pentru diverse aplicații industriale care necesită comutare fiabilă și durată lungă de viață. Modelul RPM22BD are două contacte de comutare (2CO) și este capabil să comute un curent maxim de 15 A. Caracteristicile sale speciale includ un LED de stare încorporat, care indică clar starea de funcționare, și un buton de testare blocabil, care vă permite să verificați și să testați funcționarea releului fără a pune în funcțiune întregul sistem. Acest lucru facilitează foarte mult întreținerea și depanarea în timpul funcționării. Releul are parametri electrici remarcabili: capacitate de comutare de 15 A la 277 V c.a. și 28 V c.c. conform standardelor UL și contact NO (normal deschis) de 15 A și contact NC (normal închis) de 7,5 A la 250 V c.a. și 28 V c.c. conform standardelor IEC. Puterea maximă de comutare poate fi de 3750 VA sau 420 W. Puterea minimă de comutare este de 170 mW la un curent de 10 mA și o tensiune de 17 V, ceea ce permite o utilizare extrem de versatilă. Timpul de eliberare este de numai 20 ms la tensiunea nominală, asigurând o comutare rapidă. Releul are o temperatură de funcționare cuprinsă între -40 și 55 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. Releul RPM22BD are o durată de viață mecanică remarcabilă de până la 10 milioane de cicluri de comutare, în timp ce durata de viață electrică este de 100.000 de cicluri cu sarcini rezistive. Frecvența de funcționare sub sarcină este de maximum 1200 de cicluri/oră, iar fără sarcină poate fi de până la 18.000 de cicluri/oră, cu un factor de utilizare de 20%. Conform datelor privind fiabilitatea siguranței, valoarea B10d este de 100.000. Gradul de protecție IP40 (numai pentru carcasă) oferă o protecție adecvată împotriva prafului și a obiectelor solide, în conformitate cu IEC 60529. Rezistența electrică a releului este, de asemenea, remarcabilă: 1500 V c.a. între contacte cu micro-întrerupere, 2000 V c.a. între bobină și contact cu izolație întărită și 2000 V c.a. între poli cu izolație de bază. Rezistența nominală la tensiune de impuls este de 4 kV la 1,2/50 µs. Releul Schneider Electric RPM22BD este disponibil într-un design plug-in cu conectori plat (tip faston), ceea ce facilitează instalarea și înlocuirea. Poate fi montat în orice poziție, iar contactele AgNi (argint-nichel) garantează o durată lungă de viață și comutare fiabilă. Produsul este conform cu diverse standarde internaționale, inclusiv CSA C22.2 nr. 14, IEC 61810-1, UL 508, și este certificat EAC, UL și CSA.
Relee electromecanice Schneider Electric Harmony - RPM22BD - Releu de putere RPM, 2CO, 15A, 24VDC, buton de testare, date tehnice LED
Caracteristici principale
Familia de produse: Relee electromecanice Harmony
Seria: Seria RPM
Tipul produsului sau al componentei: Releu plug-in
Tipul și compoziția contactului: 2 C/O (contact de comutare)
Tip releu: Releu de putere
LED indicator de stare: Încorporat
Tensiune circuit de control [Uc]: 24 V CC
Capacitate minimă de comutare: 170 mW la 10 mA, 17 V
Timp de declanșare: 20 ms la tensiune nominală
Temperatură ambiantă de funcționare: -40…55 °C
Curent termic convențional închis [Ithe]: 15 A la -40…55 °C
Date suplimentare
Tip de control: Buton de testare blocabil
Curent nominal de funcționare [Ie]:
15 A 277 V (CA) conform UL
15 A 28 V (CC) conform UL
15 A 250 V (CA) NO conform IEC
15 A 28 V (CC) NO conform IEC
7,5 A 250 V (CA) NC conform IEC
7,5 A 28 V (CC) NC conform IEC
Grad de protecție (numai carcasă): IP40 conform IEC 60529
Limite de tensiune nominală de funcționare: 19,2...26,4 V CC
Tensiune nominală de izolare [Ui]:
250 V conform IEC
300 V conform CSA
300 V conform UL
Tensiune maximă de comutație: 250 V conform IEC
Pragul tensiunii de eliberare: >= 0,1 Uc DC
Capacitate maximă de comutație: 3750 VA / 420 W
Durată de viață mecanică: 10.000.000 de cicluri
Durată de viață electrică: 100.000 de cicluri cu sarcină rezistivă
Date privind fiabilitatea siguranței: B10d = 100.000
Frecvență de funcționare:
<= 1200 cicluri/oră sub sarcină
<= 18000 cicluri/oră fără sarcină
Factor de utilizare: 20 %
Caracteristici dielectrice
Rigiditate dielectrică:
1500 V c.a. între contacte cu microîntrerupere
2000 V c.a. între bobină și contact cu izolație întărită
2000 V c.a. între poli cu izolație de bază
Tensiune nominală de rezistență la impulsuri [Uimp]: 4 kV la 1,2/50 μs
Categorie de protecție: RT I
Caracteristici mecanice
Suport de montare: Plug-in
Poziție de funcționare: Orice poziție
Nivel de testare: Nivel A, montare în grup
Aspectul dispozitivului: Produs complet
Material contact: AgNi
Formă pin: Plat (tip faston)
Specificații de mediu
Grad de poluare: 3
Standarde:
CSA C22.2 Nr. 14
IEC 61810-1
UL 508
Certificări ale produsului:
EAC
UL
CSA
Temperatura ambiantă de depozitare: -40…85 °C Rezistență la vibrații:
3 gn, amplitudine = +/- 1 mm (f = 10…150 Hz) 5 cicluri în timpul funcționării
5 gn, amplitudine = +/- 1 mm (f = 10…150 Hz) 5 cicluri în timpul nefuncționării
Rezistență la șocuri:
15 gn în timpul funcționării
30 gn în timpul nefuncționării
