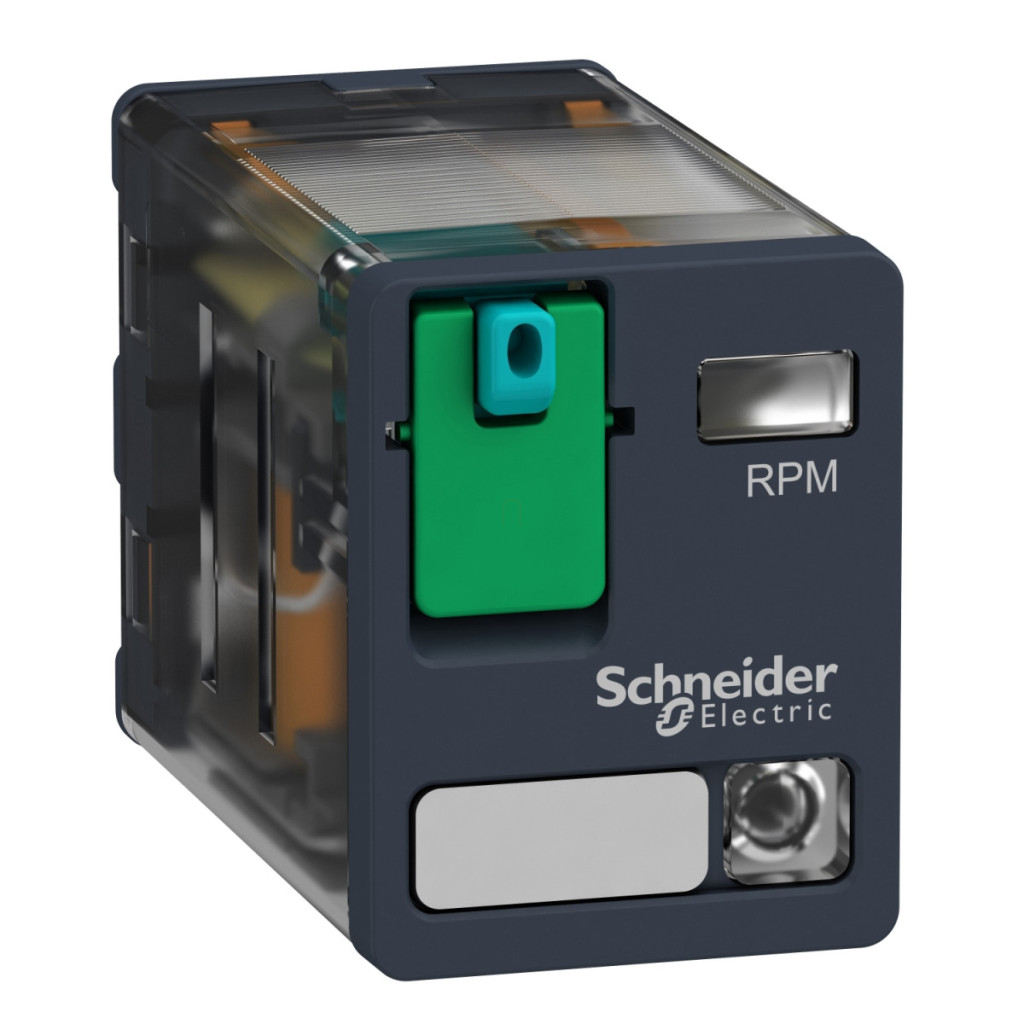

Schneider Electric Harmony RPM22JD este un releu de putere de calitate superioară, care face parte din seria de relee electromecanice Harmony. Acest releu de tip plug-in este o alegere excelentă pentru diverse aplicații industriale în care este necesară o comutare fiabilă cu tensiune de control de 12 V c.c. Modelul RPM22JD are 2 contacte de comutare (2CO/2C/O) și poate comuta un curent maxim de 15 A, ceea ce îl face o alegere ideală pentru controlul sarcinilor mai mari. Una dintre caracteristicile remarcabile ale releului este indicatorul LED de stare încorporat, care oferă un feedback vizual clar asupra funcționării, facilitând depanarea și evaluarea rapidă a stării sistemului. Dispozitivul dispune, de asemenea, de un buton de testare blocabil care permite funcționarea manuală și testarea releului fără a interfera cu circuitul de control. Releul RPM22JD este deosebit de fiabil și durabil: are o rezistență mecanică de 10 milioane de cicluri de funcționare și o rezistență electrică de 100.000 de cicluri sub sarcină rezistivă. Releul are un grad de protecție IP40 conform IEC 60529, care oferă o protecție adecvată împotriva pătrunderii prafului. Produsul poate fi utilizat într-un interval de temperatură de la -40 °C la +55 °C, fiind astfel adecvat pentru o gamă largă de condiții de mediu. Contactele produsului sunt fabricate din material AgNi (argint-nichel), care asigură o conductivitate electrică excelentă și o durată de viață îndelungată. Releul are o capacitate maximă de comutare de 3750 VA sau 420 W și este capabil să comute 15 A la 250 V c.a. (contacte NO) și 7,5 A la aceeași tensiune pentru contactele NC. Pentru sarcini de curent continuu, este potrivit și pentru comutarea a 15 A (NO) sau 7,5 A (NC) la 28 V c.c. Releul Schneider Electric RPM22JD are numeroase certificări internaționale, inclusiv CSA, UL și EAC, și este conform cu standarde precum IEC 61810-1 și UL 508. Releul poate fi instalat în orice poziție și are conectori plat (tip faston) pentru o instalare ușoară. Designul plug-in permite înlocuirea și întreținerea rapidă fără modificări semnificative ale sistemului. Ciclul de funcționare al dispozitivului este de până la 1200 de cicluri/oră sub sarcină și până la 18000 de cicluri/oră fără sarcină. Timpul de eliberare a releului este de 20 ms la tensiunea nominală, iar pragul de tensiune de întrerupere este de cel puțin 0,1 ori tensiunea nominală. Produsul oferă rezistență la tensiune diferită între diferite puncte: 1500 V c.a. între contacte cu micro-separare, 2000 V c.a. între bobină și contacte cu izolație întărită și 2000 V c.a. între poli cu izolație de bază. Toate aceste caracteristici fac ca releul Schneider Electric RPM22JD să fie ideal pentru aplicații în care fiabilitatea și durata lungă de viață sunt esențiale.
Relee electromecanice Schneider Electric Harmony - RPM22JD - Releu de putere RPM, 2CO, 15A, 12VDC, cu buton de testare, LED - date tehnice
Caracteristici principale
Familia de produse: Relee electromecanice Harmony
Seria: Seria RPM
Tipul produsului sau componentului: Releu plug-in
Tipul și compoziția contactului: 2 C/O (2 contacte de comutare)
Tipul releului: Releu de putere
LED de stare: Da
Tensiune circuit de comandă: 12 V CC
Capacitate minimă de comutare: 170 mW la 10 mA, 17 V
Timp de declanșare: 20 ms la tensiune nominală
Temperatură ambiantă în timpul funcționării: -40 până la 55 °C Curent termic convențional închis: 15 A între -40 și 55 °C Date suplimentare Tip de control: Buton de testare blocabil Curent nominal de funcționare: 15 A la 277 V (CA) conform UL
Curent nominal de funcționare: 15 A la 28 V (CC) conform UL
Curent nominal de funcționare: 15 A la 250 V (CA) NO conform IEC
Curent nominal de funcționare: 15 A 28 V (c.c.) NO conform IEC
Curent nominal de funcționare: 7,5 A 250 V (c.a.) NC conform IEC
Curent nominal de funcționare: 7,5 A 28 V (c.c.) NC conform IEC
Grad de protecție (numai carcasă): IP40 conform IEC 60529 Limite nominale de tensiune de funcționare: 9,6...13,2 V CC Tensiune nominală de izolare: 250 V conform IEC Tensiune nominală de izolare: 300 V conform CSA Tensiune nominală de izolare: 300 V conform UL Tensiune maximă de comutare: 250 V conform IEC
Pragul tensiunii de oprire: >= 0,1 Uc DC
Capacitate maximă de comutare: 3750 VA / 420 W Rezistență mecanică: 10.000.000 de cicluri Rezistență electrică: 100.000 de cicluri sub sarcină rezistivă Date privind fiabilitatea siguranței: B10d = 100.000 Frecvență de funcționare: <= 1.200 cicluri/oră sub sarcină Frecvență de funcționare: <= 18.000 cicluri/oră fără sarcină
Factor de utilizare: 20%
Caracteristici electrice
Rigiditate dielectrică: 1.500 V c.a. între contacte cu micro-separare
Rigiditate dielectrică: 2000 V c.a. între bobină și contact cu izolație întărită
Rigiditate dielectrică: 2000 V c.a. între poli cu izolație de bază
Tensiune nominală de impuls: 4 kV la 1,2/50 µs
Categorie de protecție: RT I
Suport de montare: Plug-in
Poziție de funcționare: Orice poziție
Nivel de testare: Montare grup nivel A
Afișaj dispozitiv: Produs complet Material de contact: AgNi Tip conector: Plat (tip faston) Condiții de mediu Grad de poluare: 3 Standarde: CSA C22.2 Nr. 14, IEC 61810-1, UL 508 Certificări produs: CSA, UL, EAC Temperatură ambiantă în timpul depozitării: -40 °C până la +70 °C UL 508 Certificări de produs: CSA, UL, EAC Temperatura ambiantă în timpul depozitării: -40…85 °C
Rezistență la vibrații: 3 gn, amplitudine = +/- 1 mm (f = 10…150 Hz) 5 cicluri în timpul funcționării
Rezistență la vibrații: 5 gn, amplitudine = +/- 1 mm (f = 10…150 Hz) 5 cicluri când nu este în funcțiune Rezistență la impact: 15 gn în timpul funcționării Rezistență la impact: 30 gn când nu este în funcțiune
