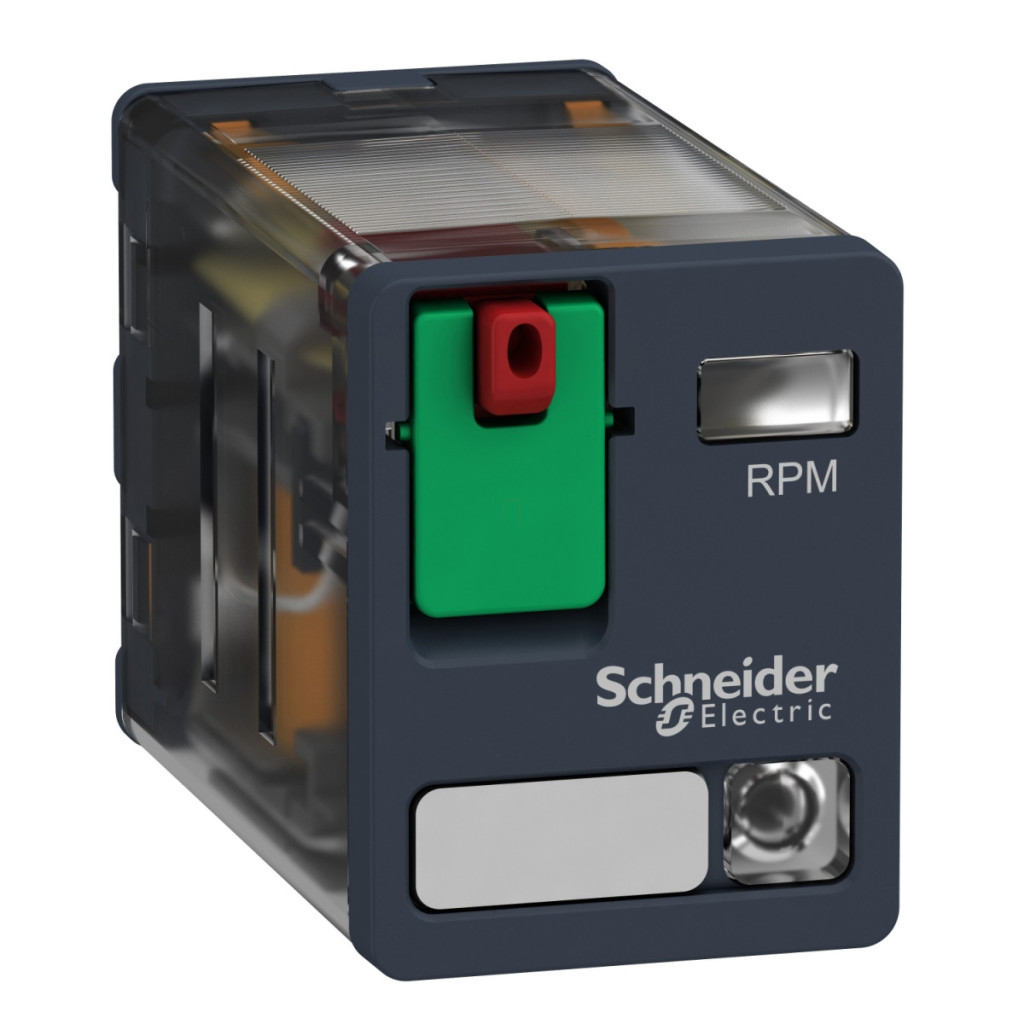

Schneider Electric RPM22P7 este un releu de putere de înaltă calitate din gama de produse Harmony Electromechanical Relays, ideal pentru aplicații de control industrial. Acest releu plug-in are 2 contacte de comutare (2CO), oferind flexibilitate maximă pentru o varietate de sarcini de comutare. Ca parte a seriei RPM, acesta combină fiabilitatea și versatilitatea, fiind alegerea perfectă atât pentru instalarea de sisteme noi, cât și pentru modernizarea echipamentelor existente. Cu un curent nominal de 15 A, modelul RPM22P7 oferă performanțe remarcabile și funcționează cu o tensiune de control de 230 V c.a. 50/60 Hz. O caracteristică specială a dispozitivului este LED-ul indicator de stare încorporat, care afișează imediat starea de funcționare a releului, facilitând depanarea și monitorizarea sistemului. Un alt avantaj al releului este butonul de testare blocabil, care permite verificarea manuală a funcționării corespunzătoare, simplificând semnificativ procesele de întreținere și punere în funcțiune. Din punct de vedere tehnic, RPM22P7 are parametri extrem de avansați. Intervalul său de temperatură de funcționare este între -40 °C și +55 °C, ceea ce permite o gamă largă de aplicații în diferite condiții de mediu. Releul are un grad de protecție IP40, oferind o protecție adecvată împotriva prafului. Capacitatea maximă de comutare este de 3750 VA sau 420 W, ceea ce îl face potrivit pentru comutarea sarcinilor semnificative. Durata de viață mecanică este de 10 milioane de cicluri de comutare, în timp ce durata de viață electrică este de 100.000 de cicluri sub sarcină rezistivă. Timpul de eliberare extrem de scurt, de numai 20 ms, asigură o funcționare rapidă. Releul are un grad de fiabilitate de B10d 100.000, ceea ce reprezintă un indicator excelent de siguranță în mediile industriale. În ceea ce privește capacitățile de comutare, releul RPM22P7 este extrem de versatil: 15 A 277 V c.a. sau 28 V c.c. conform standardelor UL și contacte 15 A 250 V c.a. NO (normal deschise) sau 7,5 A 250 V c.a. NC (normal închise) conform standardelor IEC. Rezistența dielectrică este de 1500 V CA între contacte cu microîntrerupere, 2000 V CA între bobină și contact cu izolație întărită și 2000 V CA între poli cu izolație de bază. Rezistența la tensiune de impuls este de 4kV pentru o durată de 1,2/50μs. Releul poate fi acționat în orice poziție, iar pinii conectorului sunt plat (tip faston) cu material de contact AgNi. Capacitatea minimă de comutare este de 170 mW la 10 mA și 17 V, ceea ce îi permite să funcționeze cu sisteme de control de mică putere. Releul Schneider Electric RPM22P7 are numeroase certificări internaționale, inclusiv CSA, UL și EAC, și este conform cu standardele IEC 61810-1, CSA C22.2 nr. 14 și UL 508. Acest dispozitiv compact, cu o greutate de numai 0,036 kg, este alegerea ideală pentru automatizarea industrială, serviciile de construcții și aplicațiile de gestionare a energiei, unde sunt necesare o putere mare de comutare, fiabilitate operațională pe termen lung și instalare ușoară.
Relee electromecanice Schneider Electric Harmony - RPM22P7 - Releu de putere RPM, 2CO, 15A, 230VAC, buton de testare, Date tehnice LED
Caracteristici principale
Familia de produse: Relee electromecanice Harmony
Seria: Seria RPM
Tipul produsului: Releu plug-in
Tipul și compoziția contactului: 2 C/O (contact de comutare)
Tip releu: Releu de putere
Indicator de stare LED: Da
Tensiune circuit de comandă [Uc]: 230 V c.a. 50/60 Hz
Capacitate minimă de comutare: 170 mW 10 mA, la 17 V
Timp de eliberare: 20 ms la tensiune nominală
Parametri de funcționare
Temperatură ambiantă de funcționare: -40...55 °C
Curent termic convențional închis [Ithe]: 15 A între -40...55 °C
Tip de control: Buton de testare blocabil
Curent nominal de funcționare [Ie]: 15 A 277 V (CA) conform UL
15 A 28 V (CC) conform UL
15 A 250 V (CA) NO conform IEC
15 A 28 V (CC) NO conform IEC
7,5 A 250 V (CA) NC conform IEC
7,5 A 28 V (CC) NC conform IEC
Grad de protecție (numai carcasă): IP40 conform IEC 60529
Caracteristici electrice
Limite de tensiune nominală de funcționare: 184...253 V c.a.
Tensiune nominală de izolație [Ui]: 250 V conform IEC
300 V conform CSA
300 V conform UL
Tensiune maximă de comutație: 250 V conform IEC
Pragul de cădere a tensiunii: >= 0,15 Uc CA
Putere maximă de comutație: 3750 VA / 420 W
Durată de viață mecanică: 10.000.000 de cicluri
Durată de viață electrică: 100.000 de cicluri cu sarcină rezistivă
Date privind fiabilitatea siguranței: B10d = 100.000
Frecvență de funcționare: <= 1200 cicluri/oră sub sarcină
<= 18000 cicluri/oră fără sarcină
Factor de utilizare: 20 %
Caracteristici dielectrice
Rigiditate dielectrică: 1500 V c.a. între contacte cu microdeconectare
2000 V c.a. între bobină și contact cu izolație întărită
2000 V c.a. între poli cu izolație de bază
Tensiune nominală de rezistență la impulsuri [Uimp]: 4 kV pentru 1,2/50 μs
Caracteristici fizice
Categorie de protecție: RT I
Suport de montare: Plug-in
Poziție de funcționare: Orice poziție
Niveluri de testare: Ansamblu de nivel A
Prezentarea dispozitivului: Produs complet
Material contact: AgNi
Formă pin contact: Plat (tip faston)
Caracteristici de mediu
Consum mediu al bobinei în VA: 1,1 la 60 Hz
Grad de poluare: 3
Standarde: CSA C22.2 Nr. 14
UL 508
IEC 61810-1
Certificări produs: CSA
UL
EAC
Temperatură ambiantă de depozitare: -40...85 °C
Rezistență la vibrații: 3 gn, amplitudine = +/- 1 mm (f = 10...150 Hz) 5 cicluri în timpul funcționării
5 gn, amplitudine = +/- 1 mm (f = 10...150 Hz) 5 cicluri când nu este în funcțiune
Rezistență la șocuri: 15 gn în timpul funcționării
30 gn când nu este în funcțiune
