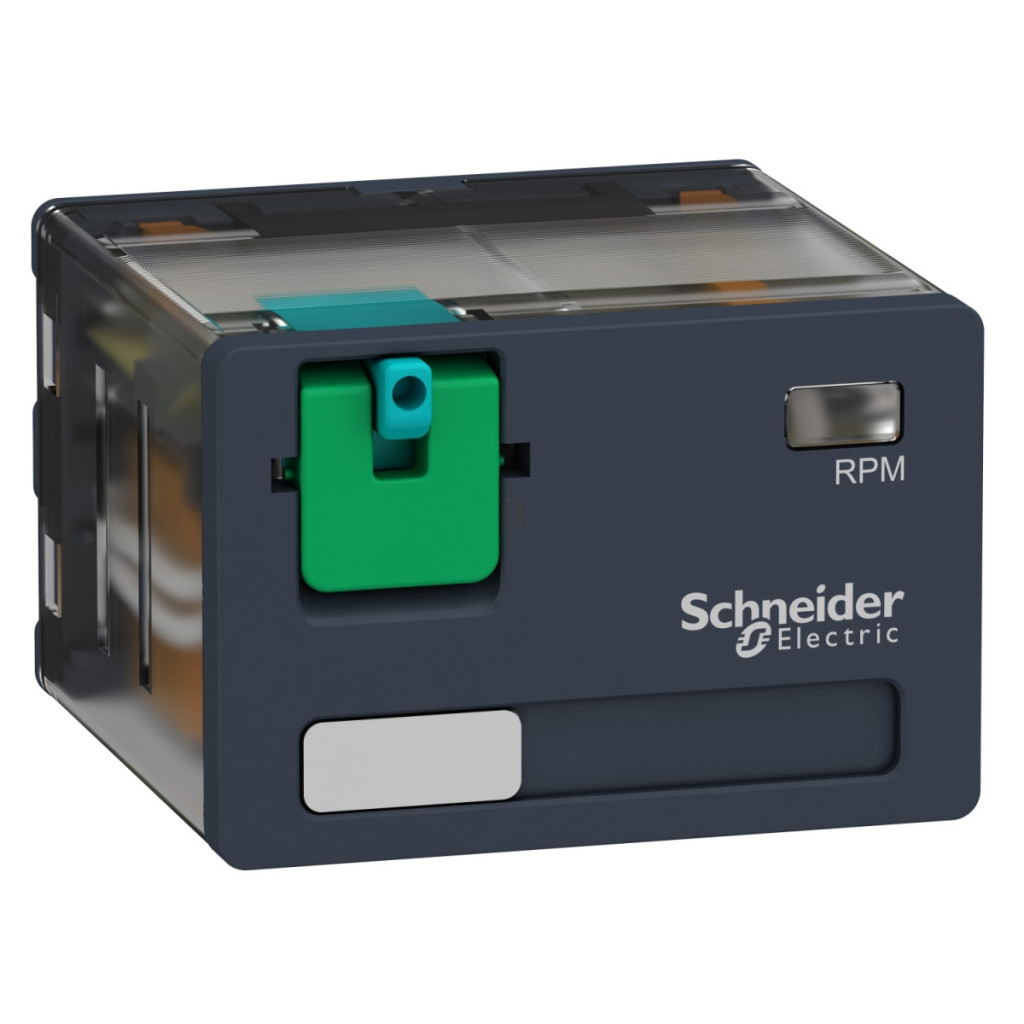

Relee electromecanice Schneider Electric Harmony - RPM41BD - Releu de putere RPM, 4CO, 15A, 24VDC, cu buton de testare Date tehnice
Caracteristici principale
Familia de produse: Relee electromecanice Harmony
Denumirea seriei: Seria RPM
Tipul produsului sau componentului: Releu plug-in
Tipul și compoziția contactului: 4 C/O (contact de comutare)
Tip releu: Releu de putere
LED indicator de stare: Niciunul
Tensiune circuit de control [Uc]: 24 V CC
Capacitate minimă de comutare: 170 mW la 10 mA, 17 V
Timp de declanșare: 20 ms la tensiune nominală
Temperatura aerului ambiant în timpul funcționării: -40...55 °C
Curent termic convențional închis [Ithe]: 15 A la -40...55 °C
Caracteristici suplimentare
Mod de control: Buton de testare blocabil
Curent nominal de funcționare [Ie]: 15 A la 277 V (CA) conform UL
15 A la 28 V (CC) conform UL
15 A la 250 V (CA) NO conform IEC
15 A la 28 V (CC) NO conform IEC
7.5 A 250 V (CA) NC conform IEC
7.5 A 28 V (c.c.) NC conform IEC
Grad de protecție (numai carcasă): IP40 conform IEC 60529
Limite nominale de tensiune de funcționare: 19,2...26,4 V DC
Tensiune nominală de izolare [Ui]: 250 V conform IEC
300 V conform CSA
300 V conform UL
Tensiune maximă de comutație: 250 V conform IEC
Pragul tensiunii de eliberare: >= 0,1 Uc DC
Capacitate maximă de comutare: 3750 VA
420 W
Durată de viață mecanică: 10.000.000 de cicluri
Durată de viață electrică: 100.000 de cicluri sub sarcină rezistivă
Date privind fiabilitatea siguranței: B10d = 100.000
Viteză de funcționare: <= 1200 cicluri/oră sub sarcină
<= 18000 cicluri/oră fără sarcină
Factor de utilizare: 20 %
Proprietăți dielectrice
Rigiditate dielectrică: 1500 V c.a. între contacte cu micro-separare
2000 V c.a. între bobină și contact cu izolație întărită
2000 V c.a. între poli cu izolație de bază
Tensiune nominală de rezistență la impulsuri [Uimp]: 4 kV pentru o durată de 1,2/50 μs
Instalare și funcționare
Categorie de protecție: RT I
Suport de montare: Plug-in
Poziție de funcționare: Orice poziție
Niveluri de testare: Ansamblu grup de niveluri
Descrierea dispozitivului: Produs complet
Material contact: AgNi
Formă pin conector: Plat (tip faston)
Caracteristici de mediu
Grad de poluare: 3
Standarde: IEC 61810-1
CSA C22.2 Nr. 14
UL 508
Certificări ale produsului: EAC
CSA
UL
Temperatura aerului ambiant pentru depozitare: -40...85 °C Rezistență la vibrații: 3 gn, amplitudine = +/- 1 mm (f = 10...150 Hz), 5 cicluri în timpul funcționării 5 gn, amplitudine = +/- 1 mm (f = 10...150 Hz), 5 cicluri în timpul nefuncționării Rezistență la impact: 15 gn în timpul funcționării 30 gn în timpul nefuncționării
