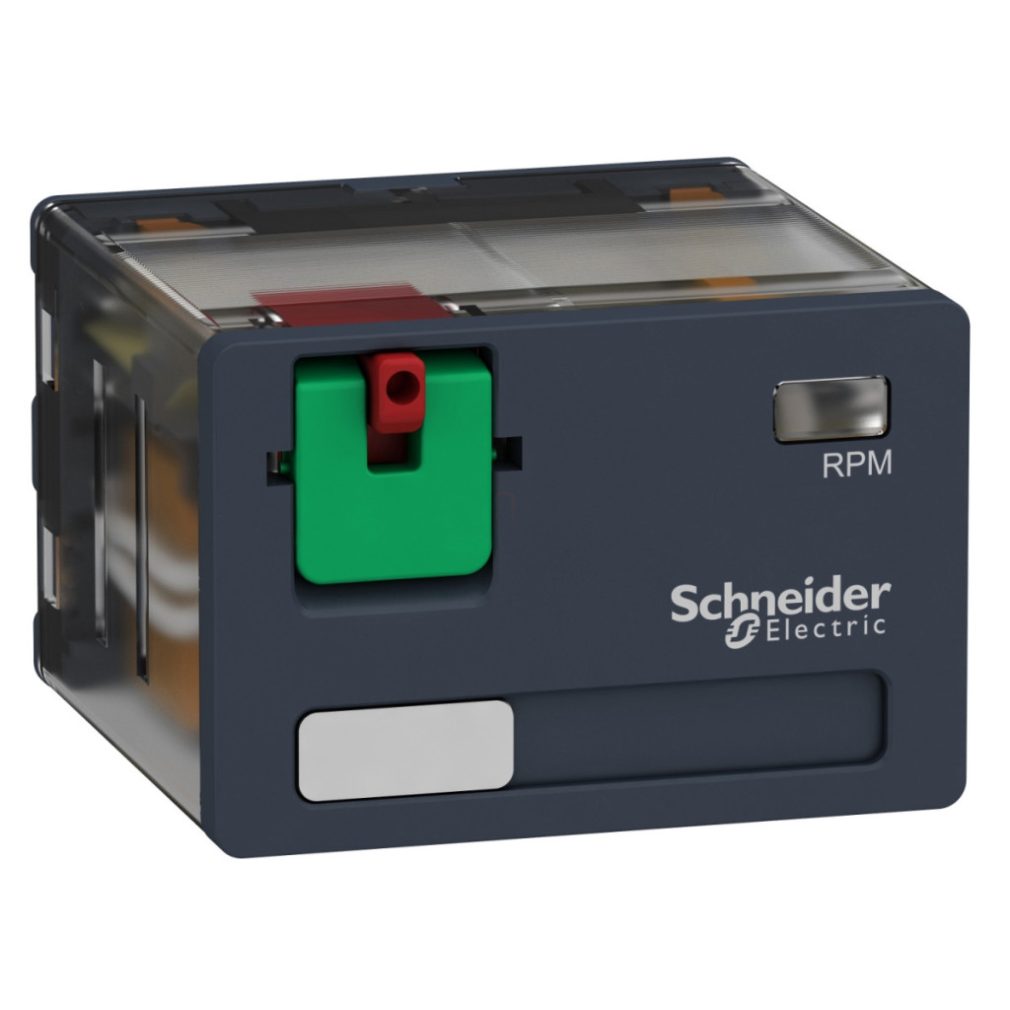

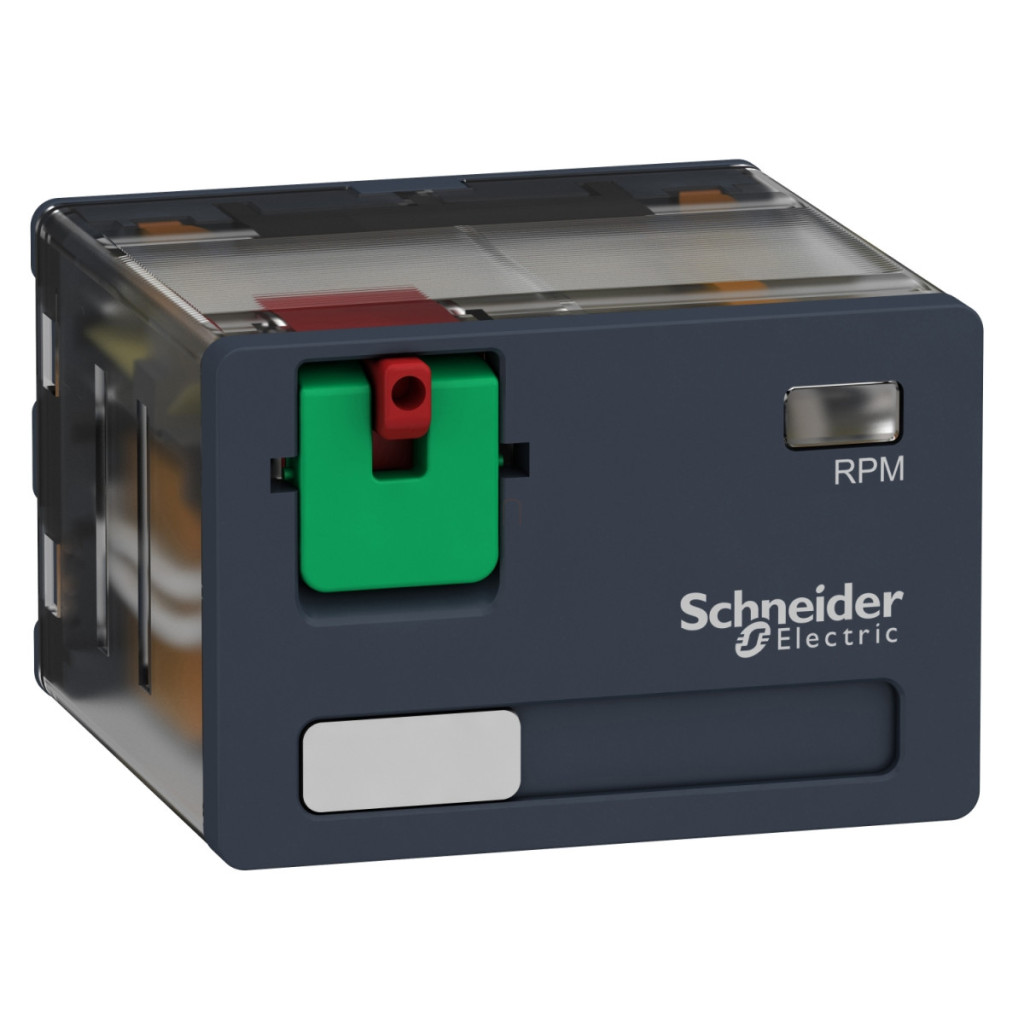

Schneider Electric Harmony RPM41F7 este un releu de putere versatil, care reprezintă alegerea perfectă pentru sistemele de automatizare industrială și circuitele de control. Ca parte a gamei Harmony, acest releu cu curent nominal de 15 A și tensiune de control de 120 V c.a. garantează performanțe fiabile și o durată de viață lungă, chiar și în cele mai exigente aplicații. Releul RPM41F7 are 4 contacte C/O (comutare), oferind flexibilitate maximă pentru o varietate de sarcini de comutare. Cu un curent nominal de 15 A, este potrivit pentru comutarea sarcinilor mai mari, în timp ce dimensiunile sale compacte permit o instalare care economisește spațiu. Capacul transparent permite monitorizarea vizuală a funcționării, în timp ce butonul de testare blocabil facilitează verificarea funcțiilor și întreținerea. Releul nu are un LED de stare, astfel încât poate fi utilizat în medii în care feedback-ul vizual nu este necesar sau de dorit. Parametrii tehnici ai RPM41F7 sunt impresionanți: tensiune de control de 120 V c.a. 50/60 Hz, curent termic convențional închis de 15 A, interval de temperatură de funcționare de -40...55 °C. Releul are un grad de protecție IP40, oferind o protecție adecvată împotriva pătrunderii obiectelor solide. Capacitatea sa de comutare este de 3750 VA sau 420 W, permițând o gamă largă de aplicații. Durata sa de viață mecanică este de 10 milioane de cicluri de comutare, în timp ce durata de viață electrică este de 100.000 de cicluri sub sarcină rezistivă. Releul are un design standard plug-in și este echipat cu conectori plat (tip faston). Diverse certificări de calitate, precum UL, CSA și EAC, confirmă conformitatea produsului cu standardele internaționale. Releul Schneider Electric RPM41F7 este alegerea ideală pentru aplicații în care fiabilitatea, durata lungă de viață și utilizarea flexibilă sunt importante. Domeniile sale de aplicare includ automatizarea industrială, controlul clădirilor, sistemele de distribuție a energiei electrice și multe alte domenii în care este necesară comutarea releelor de înaltă performanță. Releul are o rezistență dielectrică remarcabilă: 1500 V CA între contacte cu micro-separare, 2000 V CA între bobină și contact cu izolație întărită și 2000 V CA între poli cu izolație de bază. Această caracteristică este deosebit de importantă în medii în care pot apărea perturbații electrice sau supratensiuni.
Relee electromecanice Schneider Electric Harmony - RPM41F7 - Releu de putere RPM, 4CO, 15A, 120VAC, buton de testare date tehnice
Caracteristici generale
Familia de produse: Relee electromecanice Harmony
Denumirea seriei: Seria RPM
Tipul produsului sau componentului: Releu plug-in
Tipul și compoziția contactului: 4 C/O (contact de comutare)
Tipul releului: Releu de putere
LED indicator de stare: Niciunul
Caracteristici electrice
Tensiune circuit de control: 120 V c.a. 50/60 Hz
Capacitate minimă de comutare: 170 mW la 10 mA, 17 V
Timp de declanșare: 20 ms la tensiunea nominală
Curent termic convențional închis: 15 A -40...55 °C
Curent nominal de funcționare: 15 A 277 V (CA) conform UL
15 A 28 V (CC) conform UL
15 A 250 V (CA) NO conform IEC
15 A 28 V (CC) NO conform IEC
7,5 A 250 V (CA) NC conform IEC
7,5 A 28 V (CC) NC conform IEC
Grad de protecție (numai carcasă): IP40 conform IEC 60529
Limite nominale de tensiune de funcționare: 96...132 V AC
Tensiune nominală de izolare: 250 V conform IEC
300 V conform CSA
300 V conform UL
Tensiune maximă de comutație: 250 V conform IEC
Pragul tensiunii de eliberare: >= 0,15 Uc CA
Capacitate maximă de comutare: 3750 VA
420 W
Caracteristici mecanice
Durată de viață mecanică: 10.000.000 de cicluri
Durată de viață electrică: 100.000 de cicluri cu sarcină rezistivă
Date privind fiabilitatea siguranței: B10d = 100.000 Viteza de funcționare: <= 1200 cicluri/oră sub sarcină <= 18.000 cicluri/oră fără sarcină Factor de utilizare: 20% Rigiditate dielectrică: 1500 V c.a. între contacte cu separare micro
2000 V c.a. între bobină și contact cu izolație întărită
2000 V c.a. între poli cu izolație de bază
Rezistență nominală la tensiune de impuls: 4 kV pentru o durată de 1,2/50 µs
Categorie de protecție: RT I
Metodă de montare: Plug-in
Poziție de funcționare: Orice poziție
Nivel de testare: Nivel A ansamblu de grup
Afișaj dispozitiv: Produs complet
Material contact: AgNi
Formă pin: Plat (tip faston)
Parametri de mediu
Consum mediu al bobinei în VA: 2,5 la 60 Hz
Grad de poluare: 3
Standarde: UL 508
IEC 61810-1
CSA C22.2 Nr. 14
Certificări ale produsului: UL, CSA, EAC Temperatura ambiantă în timpul depozitării: -40 până la 85 °C Rezistență la vibrații: 3 gn, amplitudine = +/- 1 mm (f = 10 până la150 Hz) 5 cicluri în timpul funcționării
5 gn, amplitudine = +/- 1 mm (f = 10...150 Hz) 5 cicluri când nu este în funcțiune
Rezistență la impact: 15 gn în timpul funcționării
30 gn când nu este în funcțiune
