Releul de putere Schneider Electric Harmony Electromechanical Relays RPM42B7 este un membru excelent al seriei RPM, conceput pentru aplicații industriale de înaltă fiabilitate. Acest releu compact, cu o putere nominală de 15 A, de tip plug-in, este alegerea ideală pentru aplicații care necesită o capacitate mare de comutare și o durată lungă de viață. Modelul RPM42B7 este disponibil într-o configurație 4CO (4 contacte de comutare), cu un LED de stare încorporat și un buton de testare blocabil convenabil pentru testarea și întreținerea ușoară a sistemului. Produsul funcționează cu o tensiune de control de 24 V c.a. la 50/60 Hz, fiind compatibil cu majoritatea sistemelor de control industriale. Versatilitatea releului este evidentă în special în parametrii săi de comutare: curentul nominal de funcționare este de 15 A la 277 V c.a. conform UL și de 15 A la 28 V c.c. Contactele normal deschise (NO) pot comuta sarcini de 15 A 250 V c.a. și 15 A 28 V c.c. conform standardului IEC, în timp ce contactele normal închise (NC) pot comuta sarcini de 7,5 A 250 V c.a. și 7,5 A 28 V c.c. Capacitatea maximă de comutare este de 3750 VA sau 420 W, ceea ce permite controlul consumatorilor semnificativi. Produsul are proprietăți mecanice și electrice remarcabile. Durata sa de viață mecanică este de 10 milioane de cicluri de comutare, în timp ce durata de viață electrică este de 100.000 de cicluri sub sarcină rezistivă. Viteza de funcționare a releului este de 1200 cicluri/oră sub sarcină și până la 18.000 cicluri/oră fără sarcină. Această frecvență mare de comutare și durata lungă de viață îl fac alegerea ideală pentru aplicații care necesită comutări frecvente și fiabilitate pe termen lung. Pe baza datelor privind fiabilitatea siguranței, valoarea B10d este de 100.000, ceea ce poate fi un parametru important la proiectarea sistemelor de siguranță. Releul Schneider Electric RPM42B7 are proprietăți de izolare electrică remarcabile: rigiditate dielectrică de 1500 V c.a. între contacte cu micro-separare, 2000 V c.a. între bobină și contacte cu izolație întărită și 2000 V c.a. între poli cu izolație de bază. Tensiunea nominală de impuls (Uimp) este de 4 kV 1,2/50 μs. Releul are un grad de protecție IP40 conform IEC 60529, care oferă protecție împotriva pătrunderii obiectelor solide mai mari de 1 mm. Produsul poate fi utilizat într-o gamă largă de temperaturi ambientale, cu o temperatură de funcționare cuprinsă între -40 °C și +55 °C și o temperatură de depozitare cuprinsă între -40 °C și +85 °C. Releul este ușor de instalat datorită designului său plug-in și poate fi montat în orice poziție. Contactele sunt realizate din AgNi, iar pinii de conectare sunt plat (tip faston). Produsul este conform cu standardele IEC 61810-1, CSA C22.2 Nr. 14 și UL 508 și este certificat CSA, EAC și UL, asigurând utilizarea internațională. Pe baza acestor caracteristici, releul RPM42B7 este alegerea perfectă pentru sisteme de control industrial, echipamente de automatizare a clădirilor și alte aplicații care necesită o fiabilitate ridicată.

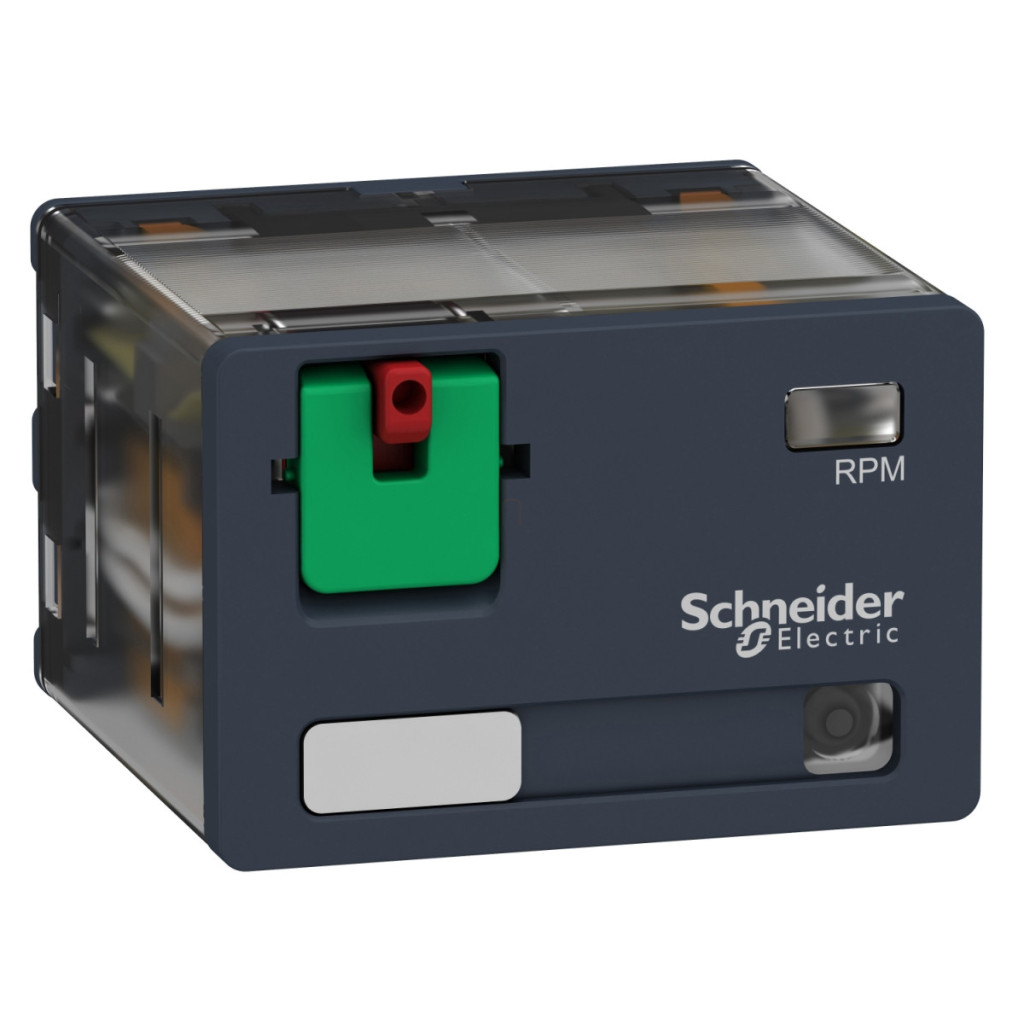

Relee electromecanice Schneider Electric Harmony - RPM42B7 - Releu de putere RPM, 4CO, 15A, 24VAC, cu buton de testare, LED - date tehnice
Caracteristici tehnice principale
Familia de produse: Relee electromecanice Harmony
Denumirea seriei: Seria RPM
Tipul produsului sau componentului: Releu plug-in
Tipul și compoziția contactului: 4 C/O (4 contacte de comutare)
Tipul releului: Releu de putere
LED de stare: Da
Tensiune circuit de comandă [Uc]: 24 V AC 50/60 Hz
Capacitate minimă de comutare: 170 mW 10 mA, la 17 V
Timp de declanșare: 20 ms la tensiune nominală
Temperatură ambiantă de funcționare: -40...55 °C
Flux termic convențional închis [Ithe]: 15 A la -40...55 °C
Caracteristici suplimentare
Tip de control: Buton de testare blocabil
Curent nominal de funcționare [Ie]: 15 A 277 V (CA) conform UL
15 A 28 V (CC) conform UL
15 A 250 V (CA) NO conform IEC
15 A 28 V (CC) NO conform IEC
7,5 A 250 V (CA) NC conform IEC
7,5 A 28 V (CC) NC conform IEC
Grad de protecție (numai carcasă): IP40 conform IEC 60529
Limite nominale de tensiune de funcționare: 19,2...26,4 V AC
Tensiune nominală de izolare [Ui]: 250 V conform IEC
300 V conform CSA
300 V conform UL
Tensiune maximă de comutație: 250 V conform IEC
Pragul de cădere de tensiune: >= 0,15 Uc CA
Capacitate maximă de comutație: 3750 VA
420 W
Durată de viață mecanică: 10.000.000 de cicluri
Durată de viață electrică: 100.000 de cicluri cu sarcină rezistivă
Date privind fiabilitatea siguranței: B10d = 100.000
Frecvență de funcționare: <= 1200 cicluri/oră sub sarcină
<= 18000 cicluri/oră fără sarcină
Factor de utilizare: 20 %
Caracteristici electrice
Rezistență dielectrică: 1500 V c.a. între contacte cu separare micro
2000 V c.a. între bobină și contact cu izolație întărită
2000 V c.a. între poli cu izolație de bază
Tensiune nominală de impuls rezistentă [Uimp]: 4 kV conform 1,2/50 μs
Categorie de protecție: RT I
Suport de montare: Plug-in
Poziție de funcționare: Orice poziție
Niveluri de testare: Montare grup nivel A
Prezentarea dispozitivului: Produs complet Material de contact: AgNi Formă conector: Plat (tip faston) Caracteristici de mediu Consum mediu bobină în VA: 2,5 la 60 Hz Grad de poluare: 3 Standarde: IEC 61810-1 CSA C22.2 Nr. 14 UL 508 Certificări ale produsului: CSA EAC UL Temperatura ambiantă de depozitare: -40...85 °C Rezistență la vibrații: 3 gn, amplitudine = +/- 1 mm (f = 10...150 Hz) 5 cicluri în timpul funcționării 5 gn, amplitudine = +/- 1 mm (f = 10...150 Hz) 5 cicluri când nu este în funcțiune
Rezistență la șocuri: 15 gn în timpul funcționării
30 gn când nu este în funcțiune
